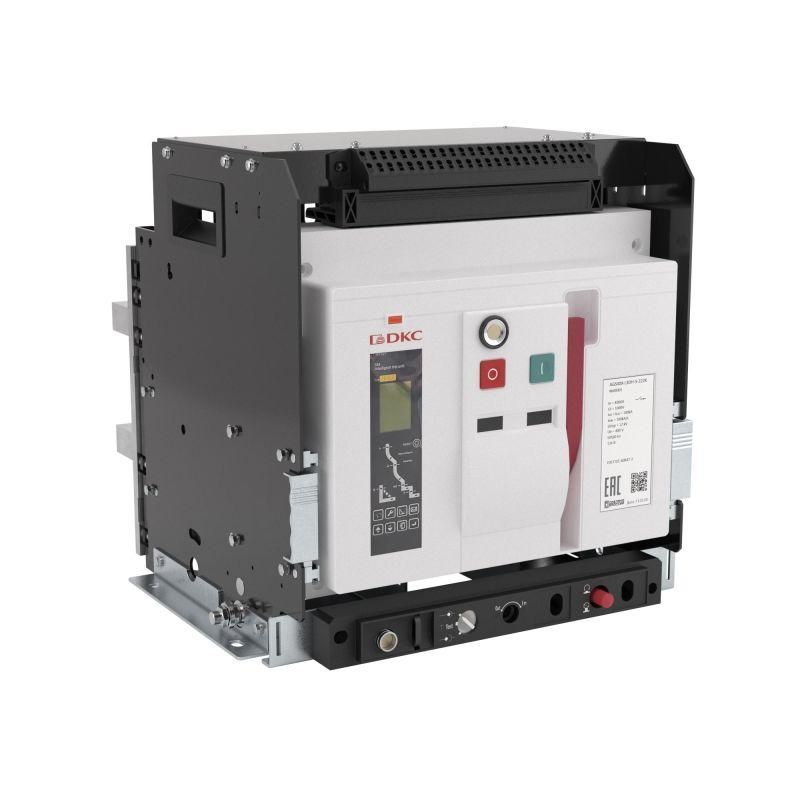

Выключатель автоматический воздушный AGS40X 3Р 4000А 100кА расцепитель 3H выкатн. управление 220В AC горизонт. подключение YON AGS40X-L3DH-6-222K ДКС

Автоматический выключатель воздушный AGS40X - устройство для защиты и управления мощными электрическими цепями до 415 В. Бренд DKC (ДКС) предлагает эту модель с номинальным током 4000 А и отключающей способностью 100 кА, что делает её подходящей для крупных объектов. Артикул ags40x-l3dh-6-222k соответствует выкатному исполнению с моторным приводом и управлением от сети 220 В AC.

Назначение и область применения

Автоматический выключатель воздушный AGS40X используется для коммутации и защиты силовых цепей в системах низкого напряжения. Он защищает оборудование от перегрузок, коротких замыканий и замыканий на землю. Подходит для установки в распределительных щитах промышленных предприятий, энергообъектов, заводских подстанций и других местах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 4000 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 380–415 В - работает в сетях с таким уровнем напряжения, типично для промышленных систем.
• Тип расцепителя: электронный 3H - обеспечивает точную и настраиваемую защиту по току перегрузки, короткому замыканию и замыканию на землю.
• Диапазон регулировки КЗ: 4000–100000 А - позволяет задавать порог срабатывания по току короткого замыкания в широких пределах.
• Управление: 220 В AC - питание привода и электроники осуществляется от переменного тока 220 В.
• Моторный привод: да - автоматическое включение/отключение выполняется электродвигателем, управляется сигналом из системы АСУ.
• Защита от замыканий на землю: да - имеет функцию защиты по току утечки на корпус.
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель по внешнему сигналу (например, от аварийной кнопки или сигнализации).
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытых шкафах.
• Количество переключающих контактов: 6 - включает в себя основные и вспомогательные контакты для передачи сигналов в систему контроля.
• Конструктивное исполнение: выкатное - выключатель можно выдвигать из шкафа для обслуживания без демонтажа проводов.
• Способ монтажа: вертикальный - устанавливается строго вертикально, как указано производителем.

Совместимость и монтаж

Автоматический выключатель воздушный AGS40X совместим со стандартными шасси и направляющими для выкатных аппаратов серии YON MAX AGS. Монтаж возможен только в вертикальном положении - наклон или горизонтальная установка недопустимы. Подключение кабелей - сверху и снизу, согласно принципу “горизонтального подключения” в названии: входные и выходные шины расположены горизонтально, что удобно для сборки в ряд. Для работы с моторным приводом требуется подвод 220 В AC к клеммам управления. Перед монтажом проверьте соответствие посадочных габаритов и наличие свободного места для выдвижения аппарата.

Безопасность и стандарты

Автоматический выключатель воздушный AGS40X соответствует международным требованиям IEC 60947-2 для выключателей низкого напряжения. Электронный расцепитель 3H обеспечивает селективность и надёжность срабатывания. Устройство прошло тестирование на механическую прочность, термическую стойкость и электрическую целостность при номинальной отключающей способности 100 кА. Сертифицирован для эксплуатации в условиях промышленных помещений класса IP20.

Преимущества

• Выкатная конструкция позволяет проводить техническое обслуживание и замену без отключения всей системы.
• Электронный расцепитель 3H даёт возможность точно настроить время и ток срабатывания под конкретную сеть.
• Функция защиты от замыканий на землю снижает риск возникновения пожара и поражения током.
• Моторный привод обеспечивает дистанционное управление и интеграцию в автоматизированные системы.
• Широкий диапазон регулировки КЗ (до 100 кА) позволяет использовать один аппарат в различных сценариях нагрузки.

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях.
• Работает только при вертикальном монтаже - горизонтальная или наклонная установка нарушает работу механизма и может привести к отказу.
• Требуется источник питания 220 В AC для работы моторного привода и электроники - без него невозможно дистанционное управление.
• Не подходит для частых операций включения/отключения - рассчитана на редкие коммутации, не является аппаратом для частого циклического использования.
• Габариты и масса велики - требуют специальных опор и усиления конструкции шкафа.

Примеры использования

• Главный ввод в промышленном цехе с потребляемой мощностью выше 2 МВт.
• Щит главного распределительного пункта (ГРП) на заводе или элеваторе.
• Защита трансформаторов 10/0,4 кВ в комплектных подстанциях.
• Централизованное управление питанием конвейерных линий через систему АСУ ТП.

Практические советы

• Перед установкой проверьте, чтобы посадочные размеры AGS40X совпадали с рамой шкафа - выкатные устройства требуют точного соответствия.
• Используйте только кабели сечением, соответствующим 4000 А - малое сечение вызовет нагрев и выход из строя.
• Подключите моторный привод к стабильному источнику 220 В AC - скачки напряжения могут повредить электронику расцепителя.
• Настройте параметры расцепителя 3H после запуска системы - используйте программное обеспечение производителя для точной калибровки.
• Обязательно проведите периодическую проверку состояния контактов и механизмов - даже при выкатной конструкции требуется осмотр каждые 6–12 месяцев.
