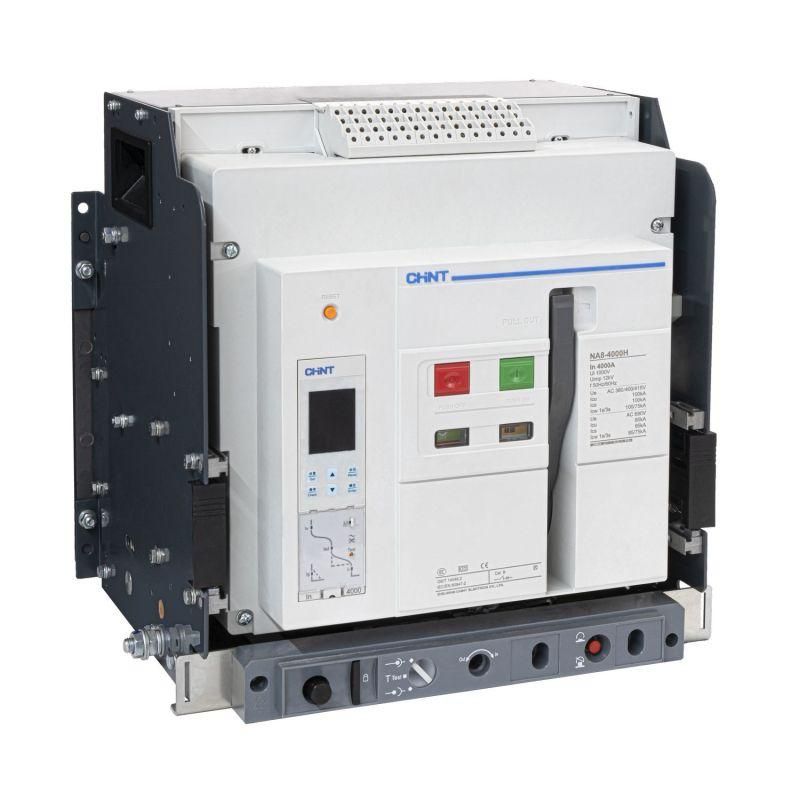

Выключатель автоматический воздушный NA8-4000H-4000H/3P выкат.,4000А, 100кА, тип H, AC230В (R) | 262729 CHINT

Автоматический воздушный выключатель CHINT NA8-4000H-4000H/3P выкат. 4000А 100кА тип H AC230В (R) предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Его выкатная конструкция позволяет легко обслуживать и менять аппарат без демонтажа проводов - идеально для крупных распределительных щитов и промышленных объектов.

Назначение и область применения

Этот выключатель используется для коммутации и защиты силовых цепей переменного тока в промышленных установках. Подходит для защиты главных вводов, шинопроводов, больших двигателей и распределительных систем. Применяется на заводах, энергообъектах, в системах водоснабжения, металлургии и других местах с высокими токами нагрузки.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальный ток: 4000 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Отключающая способность: 100 кА - способен безопасно отключить цепь даже при сверхтоке до 100 тысяч ампер.
• Номинальное напряжение: 415–690 В - работает в сетях среднего напряжения, включая 400 В и 660 В.
• Защита от перегрузки: регулируется в пределах 1600–4000 А - можно точно настроить порог срабатывания под конкретную нагрузку.
• Защита от КЗ: регулируется от 8000 до 60000 А - обеспечивает быстрое отключение при аварийных токах.
• Конструкция: выкатная - корпус выдвигается из рамы для доступа к контактам и терминалам.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов больше 12 мм; не защищён от воды и пыли.

Совместимость и монтаж

Выключатель CHINT NA8-4000H-4000H/3P выкат. 4000А 100кА тип H AC230В (R) устанавливается в специальные выкатные рамы, совместимые с сериями NA8. Для монтажа требуется подготовленная панель с направляющими и механическим фиксатором. Массовое подключение осуществляется через верхние и нижние зажимы - провода должны соответствовать сечению, рассчитанному на 4000 А. Перед установкой проверьте соответствие габаритов рамы и глубины шкафа - выкатной механизм требует свободного хода минимум 800 мм.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-2. Выключатель имеет механическую блокировку, исключающую случайное включение при вынутом блоке. Все токоведущие части закрыты, что снижает риск поражения током при работе с установленным аппаратом. Однако IP20 не допускает использование в сырых или запылённых помещениях без дополнительной защиты.

Преимущества

• Выкатная конструкция позволяет заменить или осмотреть выключатель без отключения всей системы - экономит время на техобслуживании.
• Широкий диапазон настройки защит - точная адаптация под реальную нагрузку, снижает ложные срабатывания.
• Высокая отключающая способность (100 кА) - надёжно защищает сети с большими источниками питания, включая трансформаторы и ГПП.
• Универсальная совместимость с другими элементами серии NA8 - можно собирать комплексные решения одной линейки.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна.
• Требует жестко закреплённой выкатной рамы - нельзя устанавливать на гибкие или подвижные конструкции.
• Не предназначен для частых операций включения/отключения - рассчитан на основную защиту, а не на управление.
• Работает только с переменным током - не подходит для постоянного тока или DC-систем.

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 630 кВА.
• Щитовая распределительной станции на предприятии с несколькими двигателями по 300 кВт каждый.
• Линия питания шинопровода 400 А в производственной зоне с высокой плотностью оборудования.
• Система управления насосными станциями в водоканалах с импульсными нагрузками.

Практические советы

• Перед установкой обязательно проверьте, чтобы номинальный ток нагрузки не превышал 4000 А - перегрузка вызывает преждевременный износ контактов.
• Настройте защиту от перегрузки на 80–90 % от максимальной рабочей нагрузки - так снижаются ложные срабатывания.
• При использовании в составе сборки с другим оборудованием - согласуйте координацию защит с соседними автоматами, чтобы избежать селективности.
• Обязательно используйте средства индивидуальной защиты при работе рядом с выключателем - даже при выключенном состоянии возможен остаточный заряд.
• Для сервисного обслуживания всегда отключайте питание и примените блокировки - хотя конструкция выкатная, опасность остаётся.
