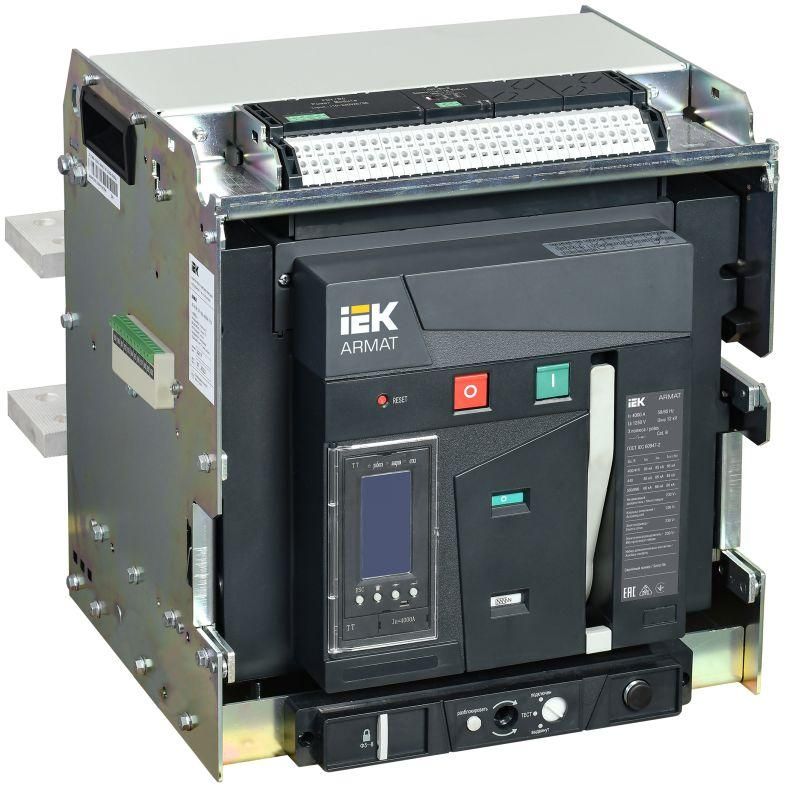

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P F 85кА 4000А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VF-085-4000A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VF-085-4000A-TTCF - это высокомощное устройство для защиты и управления электрическими цепями на промышленных объектах. Выполнен в выдвижном исполнении, оснащён электронным расцепителем и встроенным моторным приводом, обеспечивает надёжную работу при токах до 4000 А и отключающей способности 85 кА.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных щитах крупных промышленных предприятий, энергообъектах, на заводах, в системах бесперебойного питания и других установках с высокими токами. Подходит для использования в составе автоматизированных систем управления благодаря возможности подключения по Modbus.

Технические характеристики

• Номинальное напряжение: 400 В (максимальное рабочее - до 690 В)
• Номинальный ток: 4000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА
• Исполнение: выдвижное - позволяет извлекать аппарат из корпуса для обслуживания без демонтажа проводов
• Тип расцепителя: электронный, с настраиваемыми параметрами защиты
• Диапазон защиты от перегрузки: 1600–4000 А - можно настроить под конкретную нагрузку
• Диапазон срабатывания при КЗ: 4000–65000 А - быстрое отключение при аварийных токах
• Привод: электрический, с встроенным мотором - обеспечивает дистанционное управление
• Защита по минимальному напряжению: да - предотвращает самовключение при восстановлении сети после просадки
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (вкл./выкл.) и подключения к системам контроля
• Подключение силовых цепей: болтовое - требует точной затяжки и проверки момента
• Гарантия: 60 месяцев

Совместимость и монтаж

Устройство устанавливается на специальные монтажные направляющие (каретки) в ячейках распределительных устройств. Благодаря выдвижному исполнению, выключатель можно вытянуть на сервисную позицию - для осмотра, тестирования или замены, не отключая питание остальной системы. Для монтажа требуется свободное пространство вокруг аппарата для доступа к болтовым зажимам и механизму выдвижения. Соединение силовых кабелей выполняется через болты - необходимо соблюдать момент затяжки, указанный в руководстве. Комплекс вспомогательных контактов и моторный привод позволяют легко интегрировать выключатель в SCADA-системы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных выключателей. Электронный расцепитель обеспечивает точную и многократно настраиваемую защиту, снижая риск ложных срабатываний. Защита по минимальному напряжению исключает опасное самовключение оборудования при восстановлении питания после аварии. Устройство не имеет защиты от влаги (IP30), поэтому применяется только внутри закрытых щитовых помещений.

Преимущества

• Выдвижная конструкция - минимизирует время техобслуживания и повышает безопасность персонала
• Встроенный моторный привод - позволяет управлять выключателем дистанционно, без физического доступа
• Электронный расцепитель с широким диапазоном настройки - адаптируется под различные типы нагрузок
• 6 вспомогательных контактов - обеспечивают гибкую интеграцию в системы автоматизации
• Длительная гарантия (5 лет) - свидетельствует о высокой надёжности сборки

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP30 не защищает от жидкости и пыли
• Требует стационарной установки на монтажные элементы - не подлежит портативному использованию
• Работает только при номинальном напряжении до 690 В - нельзя использовать в сетях выше этого значения
• Не имеет встроенного интерфейса Modbus - для связи с системами управления необходим внешний модуль или совместимый контроллер

Примеры использования

• Главный входной выключатель в распределительном пункте промышленного цеха
• Защита мощного конвейера или насосной станции с током потребления около 3500 А
• Узел управления в системе резервного питания (АВР) на подстанции
• Компонент автоматизированной системы управления энергоресурсами на пищевом или химическом заводе

Практические советы

• Перед первым запуском обязательно проверьте настройки расцепителя - они должны соответствовать реальному току нагрузки (не ниже 1600 А, не выше 4000 А)
• При монтаже используйте динамометрический ключ для затяжки болтов - пере- или недотянутые соединения вызывают нагрев и отказ
• Обеспечьте доступ к выдвижному механизму - не закрывайте выключатель глухими крышками, чтобы можно было извлечь его для диагностики
• Проверяйте состояние вспомогательных контактов при каждом плановом обслуживании - их окисление может нарушить сигналы в системе управления
• Для удалённого управления подключите моторный привод к PLC или кнопкам управления - это повысит безопасность и скорость реакции на аварию
