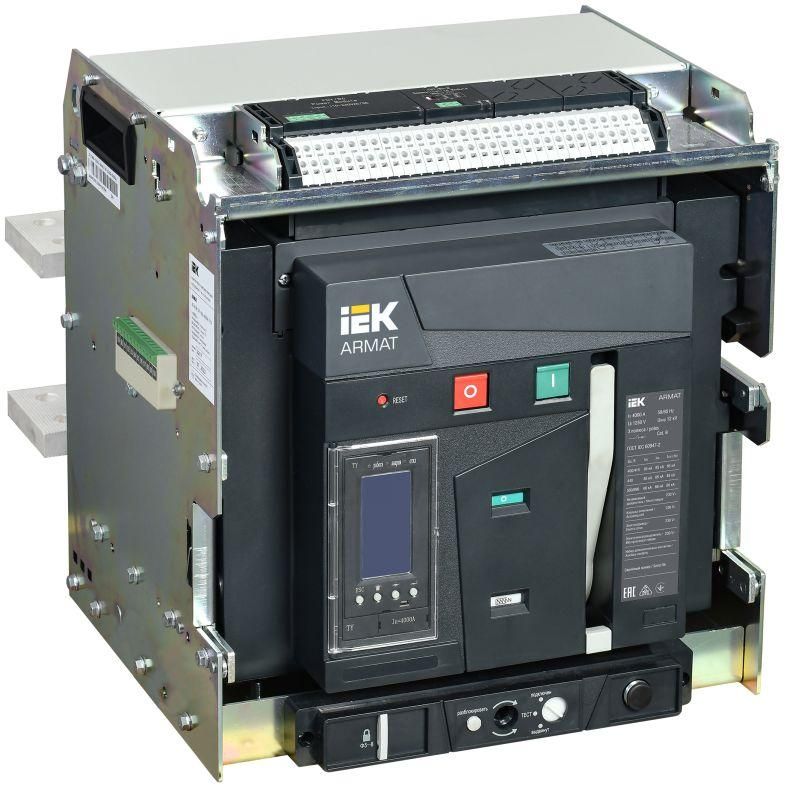

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P F 85кА 4000А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VF-085-4000A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VF-085-4000A-TYCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает дистанционное управление через электромагнитные катушки и встроенный моторный привод. Устройство применяется в промышленных распределительных щитах с высокими требованиями к надежности и безопасности.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VF-085-4000A-TYCF используется для защиты и управления крупными потребителями энергии: главные вводы зданий, трансформаторные подстанции, промышленные линии, насосные станции, системы кондиционирования и другие установки с токами выше 1000 А. Благодаря выдвижной конструкции и электрическому приводу, устройство подходит для систем с частым обслуживанием и удалённым управлением. Подходит для работы в помещениях с контролируемой средой - не для улицы и сырых мест.

Технические характеристики

• Номинальный ток: 4000 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений.
• Число полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - оптимально для промышленных сетей 380/400 В.
• Расцепитель: электронный, с настраиваемыми параметрами - точнее реагирует на перегрузки и КЗ, чем тепловые аналоги.
• Защита от перегрузки: диапазон 1600–4000 А - можно настроить порог срабатывания под конкретную нагрузку.
• Защита от КЗ: без задержки срабатывает при токах 4000–65000 А - быстрый ответ на аварийные режимы.
• Минимальное напряжение: есть защита - выключатель отключится, если напряжение упадёт ниже допустимого уровня, предотвращая запуск оборудования при недостаточном питании.
• Степень защиты IP30: защита от доступа пальцев и твердых предметов >2,5 мм; не защищен от воды и пыли - требует установки внутри шкафа.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (включен/выключен), подключения к АСУ ТП или контрольным панелям.
• Подключение: болтовое - требуется правильный момент затяжки и использование подходящих контактных площадок.
• Гарантия: 5 лет - один из самых длинных сроков среди аналогичных изделий.

Совместимость и монтаж

AR-ACB-3VF-085-4000A-TYCF устанавливается на специальные монтажные направляющие (рейки) в сборочных щитах. Выдвижная конструкция позволяет выводить аппарат из корпуса для осмотра, ремонта или замены без демонтажа проводов - достаточно открыть дверцу и потянуть ручку. Для подключения силовых кабелей используйте медные жилы сечением не менее 120–150 мм2, соответствующих классу токоведущих частей. Моторный привод работает от 220 В переменного тока - необходимо предусмотреть отдельную цепь питания с защитой. Катушки включения и отключения подключаются параллельно - соблюдайте полярность, указанную на клеммах.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 - российскому эквиваленту международного стандарта IEC 60947-2. Это гарантирует соответствие требованиям к механической прочности, термической стойкости и отключающей способности. Электронный расцепитель имеет сертифицированную логику срабатывания, исключающую ложные сработки. Применение в электроустановках с напряжением до 690 В согласовано с нормами ПУЭ.

Преимущества

• Встроенная система дистанционного управления - не нужен ручной рычаг, удобно для автоматизированных объектов.
• Электронный расцепитель с широким диапазоном настройки - гибкая адаптация под различные нагрузки, снижает риск отказов.
• Выдвижная конструкция - минимизирует время техобслуживания, увеличивает безопасность персонала.
• 6 вспомогательных контактов - позволяют легко интегрировать в SCADA, PLC или системы учета энергопотребления.
• Долгий срок гарантии - свидетельствует о качестве материалов и сборки.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 требует герметичного шкафа или камеры.
• Не работает при отсутствии внешнего питания 220 В для моторного привода и катушек - при отключении света он не сможет ни включиться, ни отключиться дистанционно.
• Не рекомендован для частых циклов включения/отключения более 10 раз в час - это сокращает срок службы механизма.
• Требуется профессиональный монтаж - неверная затяжка болтов или неправильное подключение катушек может вызвать нагрев, пробой или выход из строя.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 2 МВт - защита от КЗ и перегрузки при работе нескольких станков одновременно.
• Щитовая трансформаторной подстанции 10/0,4 кВ - управление и защита секций после понижения напряжения.
• Циркулярные насосные станции - обеспечение бесперебойной работы и защита от просадки напряжения.
• Объекты ЖКХ с большими тепловыми пунктами - где важна возможность дистанционного отключения при аварии.

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от заводской базы. Настройка должна соответствовать расчетной нагрузке вашей сети.
• При использовании в составе АСУ ТП - подключите все 6 вспомогательных контактов: два для положения “вкл”, два для “выкл” и два для аварийного отключения - так повысится достоверность сигналов.
• Не забудьте про обязательное заземление рамы выключателя - даже при IP30 это важно для безопасности персонала.
• Проверяйте состояние контактов каждые 6 месяцев - особенно при высоких токах. Накипь или окислы могут вызывать перегрев.
• При замене старого аппарата - совмещайте размеры монтажных отверстий и глубины шкафа. AR-ACB-3VF-085-4000A-TYCF занимает значительное место - планируйте свободное пространство вокруг него.
