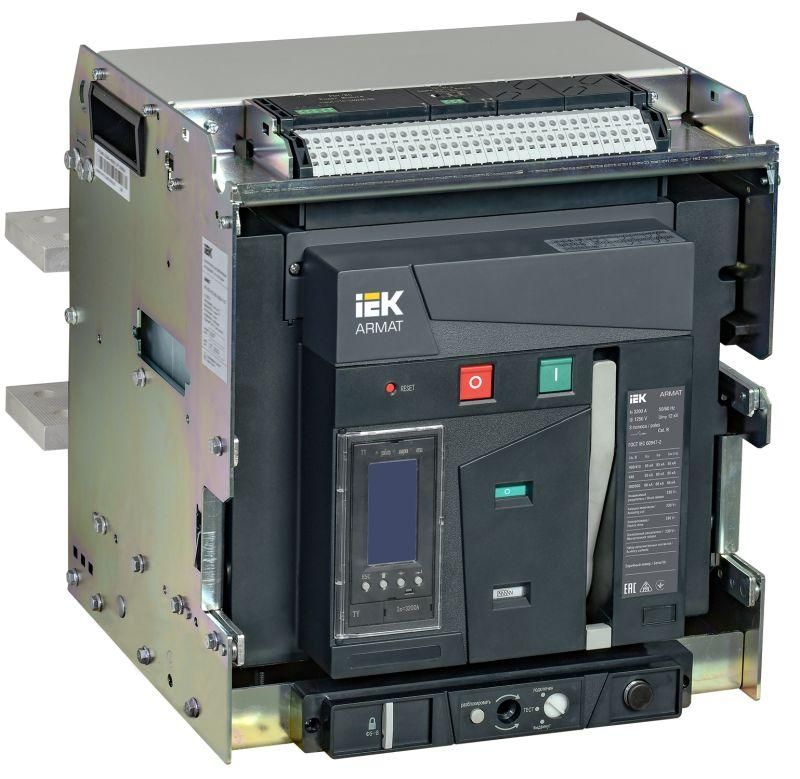

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер E 85кА 3200А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VE-085-3200A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VE-085-3200A-TYCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает безопасное включение и отключение нагрузки до 3200 А. Выдвижное исполнение упрощает обслуживание и ремонт без демонтажа проводов. Устройство применяется в промышленных распределительных щитах, на подстанциях и в крупных энергообъектах.

Назначение и область применения

Выключатель IEK AR-ACB-3VE-085-3200A-TYCF используется для защиты высокотоковых электрических цепей в промышленных и коммерческих системах питания. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Также служит для ручного или удалённого управления питанием - включает и отключает участки сети при необходимости. Подходит для установки в главных распределительных щитах, на входе в трансформаторные подстанции, в цепях больших двигателей, конвейеров, сварочных комплексов и других мощных потребителей.

Технические характеристики

• Номинальный ток: 3200 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение для трёхфазной системы 400/230 В.
• Исполнение: выдвижное - устройство можно извлечь из корпуса для осмотра, тестирования или замены без отсоединения кабелей.
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системой управления.
• Моторный привод: встроенный - позволяет дистанционно включать и отключать выключатель без ручного воздействия.
• Диапазон защиты от перегрузки: 1280–3200 А - можно настраивать чувствительность защиты в этом интервале под конкретную нагрузку.
• Диапазон защиты от КЗ: 3200–65000 А - быстрое отключение при внезапном скачке тока, даже выше номинала.
• Защита по минимальному напряжению: да - выключатель отключится, если напряжение упадёт ниже допустимого уровня, предотвращая запуск оборудования при нестабильном питании.
• Степень защиты IP30: защита от доступа пальцев и твердых предметов >2,5 мм; не защищён от воды.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (включен/выключен), подключения к АСУ ТП или другим системам контроля.
• Подключение силовых цепей: болтовое - надёжное механическое соединение с медными или алюминиевыми шинами.
• Гарантия: 60 месяцев - один из самых длинных сроков гарантии среди аналогичных устройств.

Совместимость и монтаж

Выключатель IEK AR-ACB-3VE-085-3200A-TYCF монтируется на специальные направляющие монтажные элементы, предусмотренные в сборных щитах. Благодаря выдвижному механизму, он фиксируется в двух положениях: “рабочее” и “извлечённое”. При извлечении все силовые контакты остаются под напряжением, но сам аппарат отключён - это исключает риск при работе. Для подключения используйте шины сечением, соответствующим току 3200 А - рекомендовано минимум 2×(120–150) мм2 меди. Моторный привод работает от 220 В переменного тока - проверьте наличие подходящего источника управления перед установкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие российским нормам безопасности для воздушных автоматических выключателей. Электронный расцепитель обеспечивает селективность - отключается только аварийный участок, не затрагивая остальную сеть. Защита по минимальному напряжению снижает риск повреждения оборудования при проседании сети. IP30 не требует герметизации, но установка должна происходить в закрытых помещениях без попадания влаги и пыли.

Преимущества

• Выдвижная конструкция позволяет менять или ремонтировать выключатель без отключения всей системы - экономит время на плановое обслуживание.
• Электронный расцепитель TY предоставляет гибкую настройку - можно адаптировать защиту под изменяющуюся нагрузку.
• Встроенный моторный привод совмещён с системой управления - удобно для автоматизированных объектов.
• Шесть вспомогательных контактов обеспечивают полноценную интеграцию в SCADA, PLC или другие системы мониторинга.
• Длительная гарантия (5 лет) говорит о высокой надёжности конструкции и качества компонентов.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды.
• Требуется стабильное питание 220 В для моторного привода - при отсутствии резервного источника управление будет недоступно при отключении основного питания.
• Рассчитан на работу при температуре +5…+40 C - не использовать в холодных или жарких условиях без принудительного климат-контроля.
• Не имеет модульного интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модель (TYCF) не включает её в базовую комплектацию.

Примеры использования

• Главный ввод в промышленном цехе с мощными станками и конвейерами.
• Распределительный щит на заводе с несколькими трансформаторами 10/0,4 кВ.
• Щит автоматического включения резерва (АВР) в больницах или серверных.
• Цепи питания насосных станций, вентиляционных агрегатов, печей и сварочных установок.

Практические советы

• Перед установкой проверьте посадочные размеры и зазоры в щите - выдвижной механизм требует свободного хода минимум 600 мм в глубину.
• При настройке расцепителя начинайте с нижнего порога (1280 А) и постепенно увеличивайте - так проще найти баланс между защитой и отказами.
• Обязательно проведите первичное тестирование после монтажа: имитируйте перегрузку и КЗ через пробный ток (по инструкции производителя).
• Для долгой службы периодически проверяйте момент затяжки болтов силовых соединений - они должны быть плотно затянуты, но без перегрузки.
• Если требуется дистанционное управление - подключите вспомогательные контакты к контроллеру, чтобы получать сигналы “вкл/выкл” и состояние аварии.
