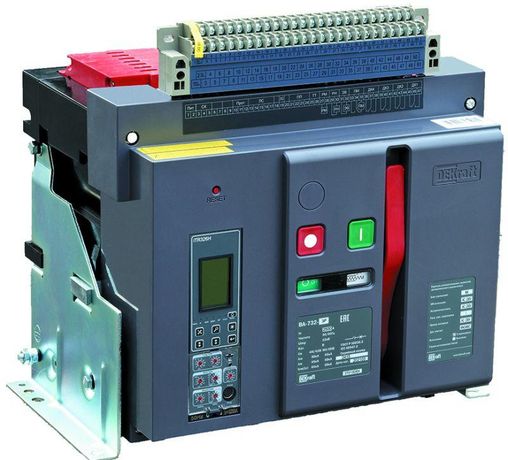

Выключатель автоматический воздушный 3P 3200А 80кА стационарный, расцепитель Н ВА-732 | 27034DEK DEKraft APC

Автоматический воздушный выключатель ВА-732 от DEKraft - стационарный аппарат для защиты мощных электрических сетей с номинальным током до 3200 А и отключающей способностью 80 кА. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок, КЗ и замыканий на землю. Артикул 27034dek обеспечивает совместимость со стандартными системами управления и монтажной платформой.

Назначение и область применения

Выключатель ВА-732 предназначен для коммутации и защиты электрических цепей высокой мощности в условиях постоянной нагрузки. Применяется в промышленных распределительных устройствах: на входе в трансформаторные подстанции, у крупных двигателей, конвейерных линий, печей, насосных станций и других энергоёмких потребителей. Благодаря электронному расцепителю и встроенному моторному приводу, устройство легко интегрируется в системы автоматизации и диспетчеризации.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 3200 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Защита от перегрузки: диапазон настройки 1280 А (40% от I_n)
• Защита от КЗ: без задержки срабатывает при 6400 А (2×I_n)
• Защита от замыканий на землю: встроенная, с настраиваемой чувствительностью
• Степень защиты IP: IP40 - защита от предметов более 1 мм, но не от воды
• Привод: электрический, с встроенным моторным приводом (230 В перем. тока)
• Управление: кнопка нажимная на лицевой панели
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ + сигнальный контакт)
• Подключение силовых цепей: на шину (заднее горизонтальное присоединение)
• Конструкция: стационарная, монтаж на плиту

Совместимость и монтаж

Выключатель ВА-732 устанавливается исключительно на монтажную плиту - он не имеет фиксированных креплений для DIN-рейки. Для подключения используется система шин, что позволяет минимизировать количество проводов и повысить надёжность соединений. Устройство требует свободного доступа с тыльной стороны для подвода шин и обслуживания. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP40. Все вспомогательные цепи (моторный привод, независимый расцепитель, электромагнит включения) рассчитаны на 230 В переменного тока - необходимо проверить соответствие питания перед запуском.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для оборудования среднего и высокого класса отключения. Электронный расцепитель обеспечивает точную и многократно настраиваемую защиту, снижает риск ложных срабатываний. Встроенная защита от замыканий на землю повышает безопасность при аварийных режимах. IP40 предотвращает попадание твердых частиц, но не защищает от влаги - использование вне герметичных корпусов недопустимо.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сетей с большими токами КЗ
• Электронный расцепитель с широким диапазоном настройки - гибкая адаптация под конкретную нагрузку
• Встроенные моторный привод и управление - возможность удалённого включения/выключения
• 4 вспомогательных контакта - удобная интеграция в SCADA и системы контроля
• Работа с шинами вместо кабелей - снижает тепловые потери и время монтажа
• Интеграция с системами диспетчеризации через блок управления типа H

Ограничения применения

• Не предназначена для мобильного или портативного использования - только стационарная установка
• IP40 не допускает применение во влажных помещениях, на улице или в местах с брызгами воды
• Требуется питание 230 В переменного тока для работы моторного привода и вспомогательных цепей - без него функции дистанционного управления невозможны
• Подключение только на шину - нельзя использовать с обычными кабельными выводами
• Не рекомендован для частых операций включения/отключения - предназначен для основной защиты, а не для частой коммутации

Примеры использования

• Главный ввод в промышленном цехе с мощностью 2 МВт и выше
• Щитовая на входе в заводскую подстанцию 6–10 кВ / 400 В
• Защита группы больших насосов или вентиляторов на конвейере
• Цепь питания электропечи с импульсными нагрузками
• Система с дистанционным контролем через PLC - сигналы от контактов используются для определения состояния сети

Практические советы

• Перед установкой проверьте, что шины имеют достаточное сечение и плотность контакта - плохой контакт вызывает нагрев даже при номинальном токе
• Настройте расцепитель по реальной нагрузке: начните с минимального значения 1280 А и увеличивайте, пока не достигнете стабильной работы без ложных отключений
• Обязательно протестируйте работу моторного привода и независимого расцепителя после подключения - используйте тестовые команды из системы управления
• Не забудьте про разделители полюсов - они обеспечивают видимый разрыв цепи при отключении, важен для безопасности при ремонте
• Для долгой службы периодически осматривайте контакты и чистите поверхности от пыли - особенно важно при работе в помещении с металлической стружкой или угольной пылью
