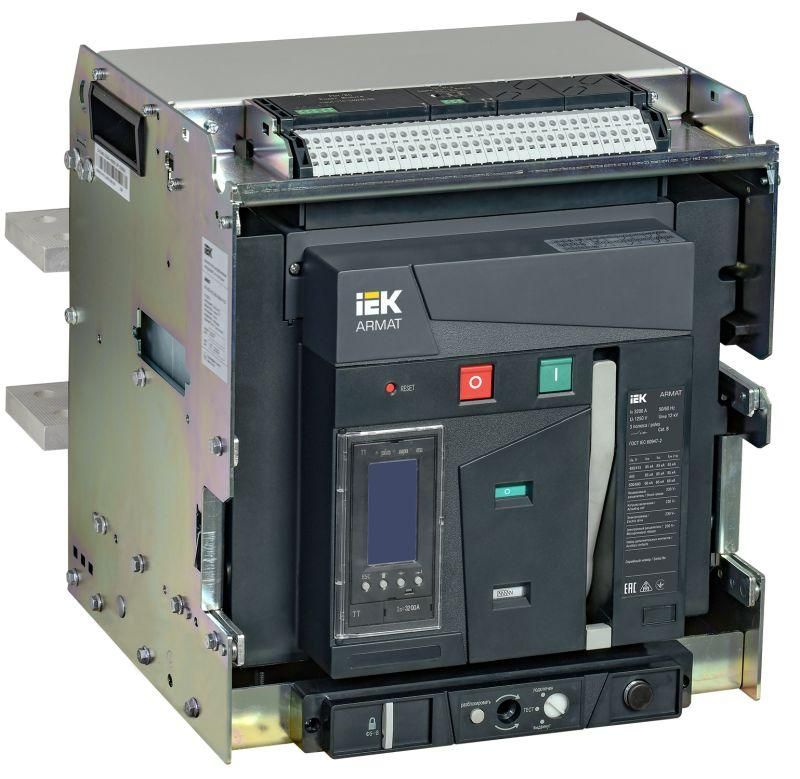

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер E 85кА 3200А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VE-085-3200A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VE-085-3200A-TTCF - это надёжное устройство для защиты и управления мощными электрическими цепями в промышленных установках. Выключатель обеспечивает защиту от перегрузок и коротких замыканий, поддерживает частые оперативные включения/выключения и оснащён встроенным моторным приводом и полным комплектом аксессуаров для работы в сети 400 В.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VE-085-3200A-TTCF предназначен для защиты электрических сетей с высокой мощностью от аварийных режимов: перегрузок и коротких замыканий. Также он используется для ручного и дистанционного включения и отключения нагрузки. Подходит для установки в распределительных щитах крупных предприятий, заводов, энергообъектов, жилых комплексов и инфраструктурных объектах, где требуется управление токами до 3200 А и отключение при токах КЗ до 85 кА.

Технические характеристики

• Номинальный ток: 3200 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение сети; допускается использование в системах до 690 В согласно серии ARMAT.
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системами управления.
• Диапазон защиты от перегрузки: 1280–3200 А - можно настраивать чувствительность защиты под конкретную нагрузку.
• Диапазон срабатывания при КЗ: 3200–65000 А - быстрое отключение при сверхтоке, без задержки.
• Защита по минимальному напряжению: Да - выключатель отключится при снижении напряжения ниже установленного уровня, предотвращая запуск оборудования при нестабильном питании.
• Степень защиты IP30: Защита от доступа к опасным частям инструментами и частицами размером более 2,5 мм; не защищён от воды.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (включен/отключен), подключения внешних цепей управления или контроля.
• Моторный привод: Встроенный - позволяет управлять выключателем дистанционно без ручного воздействия.
• Катушки включения и отключения: 220 В - работают от переменного тока 220 В, обеспечивают удалённое управление.
• Гарантийный срок: 60 месяцев - длительная гарантия, подтверждающая надёжность конструкции.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VE-085-3200A-TTCF устанавливается на специальные монтажные направляющие (каретки) в ячейках распределительных устройств. Он имеет выдвижное исполнение - при необходимости обслуживания или замены его можно легко вывести из корпуса без демонтажа кабелей. Подключение силовых проводов осуществляется болтовым способом - требует соблюдения момента затяжки и правильного выбора контактных площадок. Для монтажа необходима свободная зона вокруг аппарата для теплоотвода и доступа к механизмам. Убедитесь, что габариты ячейки соответствуют размерам выключателя - выдвижной тип требует места для перемещения вперёд.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает его соответствие российским нормам безопасности для воздушных автоматических выключателей. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой камере. Наличие защиты по минимальному напряжению и электронного расцепителя снижает риск возгорания и повреждения оборудования при авариях. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях или на открытых площадках без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для сложных сетей с большими токами КЗ.
• Электронный расцепитель с широким диапазоном настройки - точная адаптация под нагрузку, минимизация ложных срабатываний.
• Встроенный моторный привод и катушки управления - удобство дистанционного управления, совместимость с АСУ ТП.
• 6 вспомогательных контактов - позволяют интегрировать выключатель в системы автоматизации и сигнализации.
• Длительная гарантия (5 лет) - указывает на качество сборки и долговечность компонентов.

Ограничения применения

• Не предназначен для установки во взрывоопасных средах - отсутствует взрывозащита.
• Степень защиты IP30 не допускает эксплуатацию в условиях повышенной влажности, пыли или брызг воды - требует установки внутри герметичных щитов.
• Работает только при наличии питания 220 В для катушек - при отключении внешнего питания дистанционное управление становится невозможным.
• Требует профессионального монтажа и настройки - не рекомендован для самостоятельной установки без подготовки.

Примеры использования

• Главный входной выключатель в распределительном пункте промышленного цеха.
• Защита главного трансформатора на подстанции 6(10)/0,4 кВ.
• Управление мощными насосными станциями, конвейерными линиями, печами или компрессорами.
• Часть системы автоматического резервирования питания (АВР) в больницах, серверных или критически важных объектах.

Практические советы

• Перед первым включением проверьте настройки расцепителя - убедитесь, что пороги перегрузки и КЗ соответствуют характеристикам вашей нагрузки.
• Обязательно используйте монтажные каретки, предусмотренные производителем - они обеспечивают безопасное выдвижение и контактную целостность.
• При использовании в составе АСУ ТП подключите вспомогательные контакты к контроллеру для получения сигналов “вкл”, “откл” и “неисправность”.
• Не забудьте про периодическую проверку механической части и контактов - особенно после многократных срабатываний.
• Для работы в условиях колебаний напряжения активируйте функцию защиты по минимальному напряжению - она предотвратит самопроизвольный запуск оборудования при восстановлении питания.
