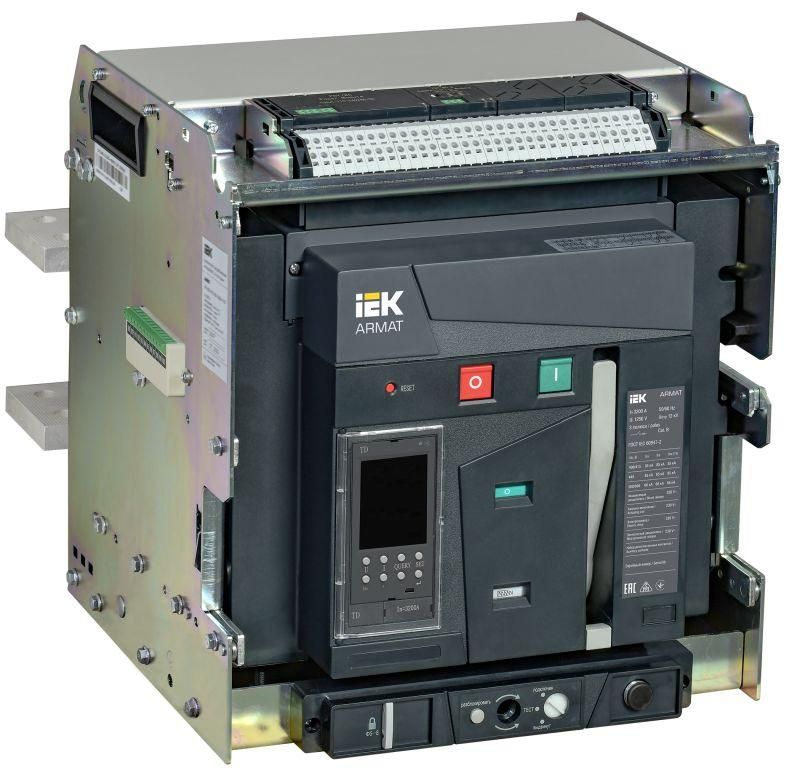

Выключатель автоматический воздушный 3п E 3200А 85кА TD выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VE-085-3200A-TDCF

Автоматический выключатель воздушный выдвижного исполнения 3P типоразмер E 85кА 3200А расцепитель TD с комплектом аксессуаров от IEK (ИЭК) предназначен для надёжной защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает безопасное управление нагрузкой в промышленных распределительных системах. Артикул ar-acb-3ve-085-3200a-tdcf соответствует серии ARMAT и оснащён встроенным моторным приводом и электронным расцепителем.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P типоразмер E 85кА 3200А расцепитель TD с комплектом аксессуаров используется для защиты и управления высокомощными электрическими цепями в промышленных и инфраструктурных объектах. Применяется в главных распределительных щитах, на входе в трансформаторные подстанции, у крупных потребителей - заводов, энергоцентров, метрополитена, жилых комплексов с центральным питанием. Подходит для частых операций включения/выключения, в том числе в режиме дистанционного управления.

Технические характеристики

• Номинальное напряжение: 400 В (максимальное рабочее - до 690 В согласно серии ARMAT)
• Номинальный ток: 3200 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен отключить аварийный ток даже при серьёзном КЗ
• Тип расцепителя: электронный, с настраиваемой защитой - позволяет точно задавать пороги срабатывания
• Диапазон защиты от перегрузки: 1280–3200 А - можно настроить под реальную нагрузку, избежав ложных срабатываний
• Диапазон защиты от КЗ: 3200–65000 А - быстрое отключение при максимальных токах короткого замыкания
• Встроенный моторный привод: да - обеспечивает дистанционное управление без ручного воздействия
• Вид привода: электрический - совместим с системами АСУ ТП и автоматизации
• Защита по минимальному напряжению: да - предотвращает работу оборудования при проседании сети
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Подключение силовой цепи: болтовое - требует точного затягивания и контроля момента
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/отключен) и передачи сигналов в системы управления
• Гарантийный срок: 60 месяцев - один из самых длинных в классе

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P типоразмер E 85кА 3200А расцепитель TD с комплектом аксессуаров монтируется на специальные направляющие монтажные элементы, обеспечивающие фиксацию и возможность выдвижения для обслуживания без демонтажа проводов. Выдвижная конструкция позволяет легко проверять, ремонтировать или менять устройство, сохраняя целостность шин и кабельных соединений. Для установки требуется свободное пространство минимум 800 мм глубиной и доступ с фронтальной стороны. Болтовые зажимы требуют соблюдения моментов затяжки - используйте динамометрический ключ. Монтаж допускается только в закрытых помещениях с контролируемой температурой и отсутствием конденсата.

Безопасность и стандарты

Автоматический выключатель воздушный выдвижного исполнения 3P типоразмер E 85кА 3200А расцепитель TD с комплектом аксессуаров соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных выключателей. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Наличие защиты по минимальному напряжению исключает самопроизвольное включение после аварии. Устройство не имеет открытых токоведущих частей при закрытом корпусе - снижает риск поражения током при работе вблизи.

Преимущества

• Выдвижная конструкция - удобство сервиса без отключения всей системы
• Электронный расцепитель TD - гибкая настройка, точность, возможность интеграции с системами автоматизации
• Встроенный моторный привод - реализация удалённого управления и автоматических сценариев
• Широкий диапазон настройки защиты - адаптация под конкретную нагрузку, снижение ложных срабатываний
• 6 вспомогательных контактов - достаточное количество для сборки сложных схем сигнализации и контроля
• Длительная гарантия (5 лет) - уверенность в долговечности и качестве сборки

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды
• Требует стабильного питания для электронного расцепителя - при длительных перебоях в сети возможна потеря настроек
• Не поддерживает протокол Modbus в базовой комплектации - для связи нужна дополнительная плата (не указана в характеристиках)
• Большой вес и габариты - требует усиленной опорной конструкции и профессионального монтажа
• Не рекомендован для малых объектов - избыточен для нагрузок ниже 1000 А

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 2 МВт
• Распределительный щит трансформаторной подстанции 6(10)/0,4 кВ
• Щит питания конвейерной линии с несколькими двигателями большой мощности
• Центральный пункт управления в жилом микрорайоне с централизованным теплоснабжением
• Система бесперебойного питания на основе дизель-генераторов

Практические советы

• Перед первым запуском обязательно проверьте настройки расцепителя - они могут отличаться от завода
• При использовании вспомогательных контактов составьте схему подключения заранее - 6 контактов позволяют реализовать сложные алгоритмы
• Обязательно используйте динамометрический ключ при затяжке болтов - недотянутый контакт вызывает нагрев, перетянутый - повреждает изоляцию
• Проверяйте состояние направляющих выдвижного механизма каждые 6–12 месяцев - грязь и окислы снижают надёжность перемещения
• Для систем с частыми включениями - убедитесь, что моторный привод не перегревается; при необходимости установите дополнительное охлаждение
• Храните документацию и сертификаты - при прохождении инспекций и аудита они обязательны
