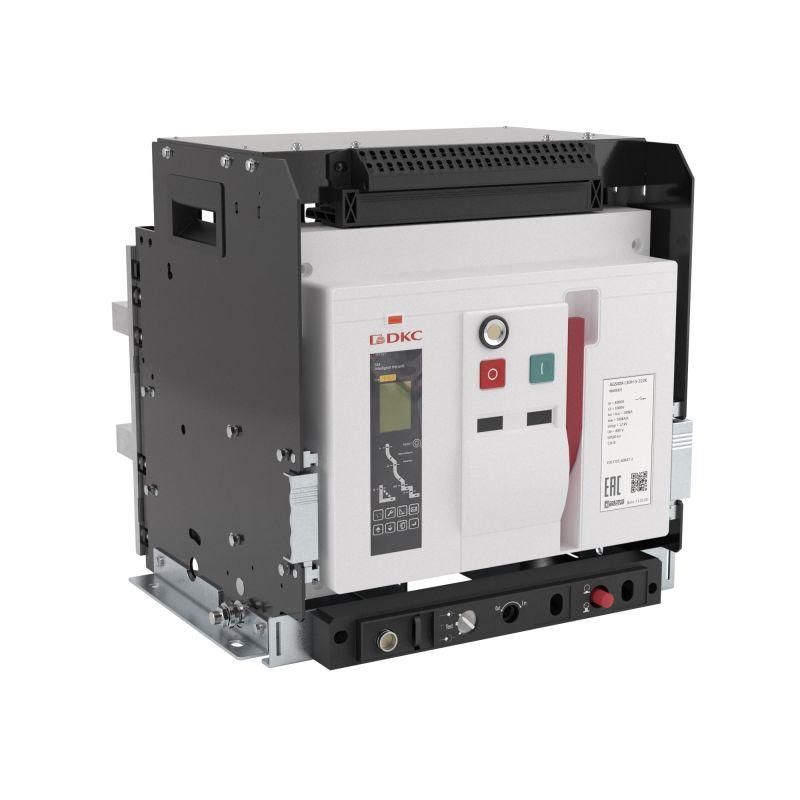

Выключатель автоматический воздушный AGS32H 3Р 3200А 85кА расцепитель 3H выкатн. управление 220В AC горизонт. подключение YON AGS32H-M3DH-6-222K ДКС

Автоматический выключатель воздушный 3200А 85кА с расцепителем 3H и выкатным исполнением от бренда DKC (серии YON MAX AGS) предназначен для надежной защиты и управления мощными электрическими цепями в системах низкого напряжения. Этот аппарат обеспечивает коммутацию и защиту при высоких токах короткого замыкания, подходит для установки в распределительных щитах крупных объектов.

Назначение и область применения

Автоматический выключатель воздушный 3200А 85кА используется для защиты силовых цепей переменного тока до 415 В. Он выполняет три функции: коммутация нагрузки (рабочие включения/отключения), защита от перегрузок, коротких замыканий и замыканий на землю. Подходит для установки в главных распределительных пунктах, на входе в трансформаторные подстанции, у крупных двигателей, конвейерных линий, сварочных комплексов и других энергоёмких потребителей.

Технические характеристики

• Номинальный ток: 3200 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь даже при самом большом токе короткого замыкания в пределах своей классификации;
• Номинальное напряжение: 380–415 В - оптимально для промышленных сетей 400 В;
• Тип расцепителя: электронный 3H - позволяет точно настраивать пороги срабатывания по току и времени; включает защиту от перегрузки, короткого замыкания и замыкания на землю;
• Диапазон регулировки КЗ: 3200–75000 А - можно задать чувствительность защиты от КЗ в широком диапазоне, адаптируя её под конкретную сеть;
• Управление: 220 В AC - питание катушки привода осуществляется от стандартной однофазной сети;
• Моторный привод: да - позволяет дистанционно включать и отключать выключатель без ручного воздействия;
• Тип дополнительного расцепителя: независимый - возможность внешнего командного отключения (например, по сигналу от системы АСУ ТП);
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки в закрытых шкафах;
• Количество переключающих контактов: 6 - используются для сигнализации состояния (включен/выключен) и аварийных ситуаций;
• Конструктивное исполнение: выкатное - устройство монтируется на направляющие и может извлекаться из шкафа для обслуживания без демонтажа проводов;
• Способ монтажа: вертикальный - корпус устанавливается строго вертикально, иначе возможны сбои в работе механизма.

Совместимость и монтаж

Автоматический выключатель воздушный 3200А 85кА (артикул ags32h-m3dh-6-222k) совместим со стандартными выкатными рамками для оборудования серии YON MAX AGS. Монтаж допускается только в вертикальном положении - горизонтальная установка запрещена, так как влияет на работу механических компонентов. Для подключения используйте медные шины или кабели сечением не менее 2×240 мм2 на каждую фазу. Выкатная система позволяет легко выводить аппарат из шкафа - достаточно открыть дверцу и потянуть за ручку. Перед монтажом проверьте соответствие посадочного профиля и глубины шкафа - габариты аппарата значительны, требуется минимум 900 мм свободного пространства перед ним для полного выдвижения.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Устройство имеет сертификаты на применение в промышленных электроустановках. Электронный расцепитель 3H обеспечивает селективность с нижестоящими автоматами, снижая риск массового отключения. Защита от замыканий на землю активируется при токе утечки выше установленного порога - важна для систем TN-S и TT.

Преимущества

• Выкатная конструкция значительно ускоряет сервисное обслуживание - не требуется отключать всю сеть;
• Электронный расцепитель 3H позволяет точную настройку всех параметров защиты, что особенно важно в сложных сетях с несколькими уровнями координации;
• Моторный привод и независимый расцепитель обеспечивают интеграцию в автоматизированные системы управления;
• Высокая отключающая способность (85 кА) делает аппарат подходящим для мест с большой мощностью короткого замыкания - например, рядом с трансформаторами;
• Поддержка 220 В AC для управления - удобнее, чем 415 В, так как источник питания чаще уже есть в шкафу.

Ограничения применения

• Не предназначены для работы вне помещений - степень защиты IP20 исключает использование на улице или в сырых помещениях без дополнительной оболочки;
• Запрещено монтировать горизонтально - нарушение ориентации ведёт к некорректному срабатыванию механизмов;
• Требуется стабильное питание 220 В AC для привода - при отключении напряжения дистанционное управление становится невозможным;
• Не рекомендован для частых операций включения/отключения (более 10 раз в час) - это сокращает срок службы контактной группы;
• Из-за больших габаритов и веса (более 150 кг) необходимы специальные средства подъёма и прочные крепления шкафа.

Примеры использования

• Главный ввод в промышленный цех с мощностью 2 МВт и более;
• Щитовая трансформаторной подстанции 10/0,4 кВ;
• Защита крупного насосного узла на водопроводной станции;
• Линия питания конвейера с несколькими двигателями 100–200 кВт;
• Централизованное управление группой сварочных машин в металлообработке.

Практические советы

• Перед первым включением обязательно настройте расцепитель 3H согласно расчетным токам вашей сети - заводские значения часто завышены;
• Проверяйте температурный режим внутри шкафа - перегрев снижает долговечность электроники;
• Обязательно используйте блокировки при обслуживании - выкатной механизм не гарантирует полного отключения без механической блокировки;
• При использовании в системах с частотными преобразователями учтите возможные искажения формы тока - они могут вызывать ложные срабатывания;
• Регулярно осматривайте контакты и направляющие - пыль и окислы на них увеличивают нагрев и риск отказа.
