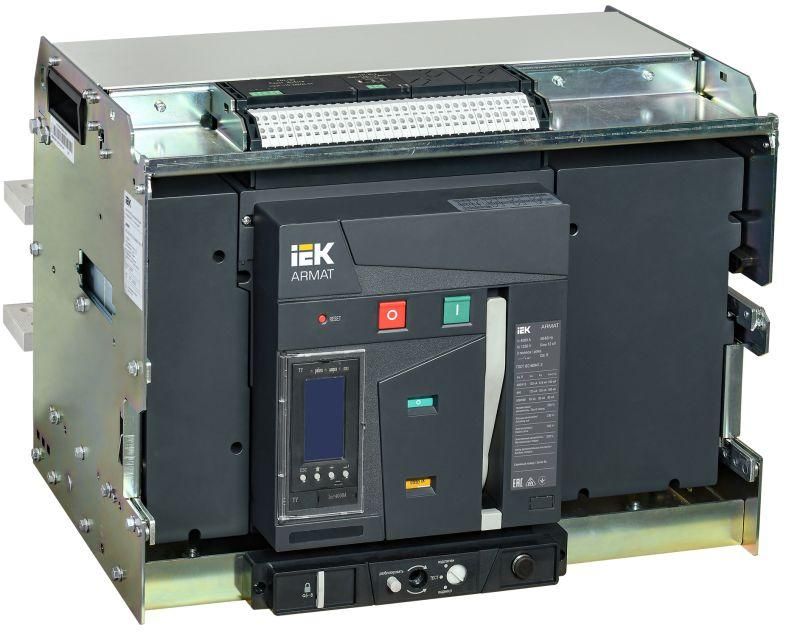

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P G 125кА 4000А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VG-125-4000A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VG-125-4000A-TYCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает безопасное включение и отключение нагрузки до 4000 А. Выдвижное исполнение упрощает обслуживание и ремонт без демонтажа проводов. Устройство применяется в промышленных распределительных щитах, на подстанциях и в крупных объектах с высокой потребляемой мощностью.

Назначение и область применения

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VG-125-4000A-TYCF используется для защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Также выключатель позволяет выполнять частые ручные и автоматические операции включения/выключения - например, при переключении питания между источниками или при плановых отключениях.

Подходит для установки в централизованных распределительных пунктах, на входе в трансформаторные подстанции, в системах энергообеспечения заводов, химических производств, метрополитена, жилых комплексов с высокой плотностью нагрузки.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 4000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 125 кА - способен прервать максимальный ток КЗ до этого значения без выхода из строя
• Исполнение: выдвижное - устройство можно вывести из корпуса на специальные направляющие для осмотра и ремонта без отключения всей сети
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики состояния системы
• Диапазон защиты от перегрузки: 1600–4000 А - можно настраивать чувствительность под конкретную нагрузку
• Диапазон срабатывания при КЗ: 4000–80000 А - быстрое отключение при сверхтоке, без задержки
• Привод: электрический - управление осуществляется через внешние команды (например, от АСУ ТП)
• Моторный привод: встроенный - позволяет автоматически включать/отключать выключатель без ручного воздействия
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже установленного уровня, предотвращая запуск оборудования при нестабильном питании
• Степень защиты IP30 - защита от доступа пальцев и твердых предметов, но не от воды; требует установки в закрытый шкаф
• Количество вспомогательных контактов: 6 - используются для сигнализации положения (включен/отключен), управления другими устройствами, передачи сигналов в систему контроля
• Способ подключения: болтовое - надежное соединение с медными шинами или кабелями
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VG-125-4000A-TYCF монтируется на специализированные монтажные элементы (рампы) внутри распределительного щита. Для правильной установки требуется подготовить место с учетом габаритов и зазоров для выдвижения. Обязательно соблюдать требования к жесткости основания - вибрации и деформации могут нарушить контакт в механизме выдвижения.

Силовые клеммы подключаются болтовым способом - необходимо использовать подходящие по сечению и материалу шины или кабельные наконечники. Максимальное сечение кабеля - определяется по таблице производителя, но обычно соответствует 3×(240–300) мм2.

Вспомогательные контакты и цепи управления подключаются отдельно - рекомендуется использовать экранированные провода для минимизации помех, особенно при использовании модульной связи (Modbus).

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 - российскому стандарту, гармонизированному с международными нормами IEC 60947-2. Это гарантирует соответствие требованиям безопасности, надежности и испытаний на механическую прочность, термическую устойчивость и отключающую способность.

IP30 не предусматривает защиту от брызг и влаги - поэтому устройство обязательно устанавливается в закрытых металлических шкафах класса защиты не ниже IP54. Наличие защиты по минимальному напряжению исключает самопроизвольный запуск оборудования после восстановления питания, что повышает безопасность персонала.

Преимущества

• Выдвижная конструкция - позволяет проводить техобслуживание и замену расцепителей без отключения всего щита
• Электронный расцепитель с широкими настройками - точная адаптация под реальную нагрузку, снижение ложных срабатываний
• Встроенный моторный привод - реализация автоматического управления без необходимости в отдельных приводных устройствах
• Широкий диапазон настройки тока КЗ - подходит для сложных сетей с большими токами короткого замыкания
• 6 вспомогательных контактов - достаточное количество для интеграции в системы SCADA, АСУ ТП, сигнализации
• Длительная гарантия - 5 лет, что выше среднего для аналогичных решений

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги, пыли и температурных колебаний
• Требует стационарной установки в щите с жестким креплением - не допускается мобильное или временное использование
• Работает только при постоянном наличии напряжения 220 В для управления и сигнализации - при отключении вспомогательного питания теряются функции управления и индикации
• Не имеет встроенного интерфейса Modbus - хотя серия ARMAT поддерживает связь, в данной модели она реализуется через внешний модуль, который не входит в базовый комплект
• Масса и габариты велики - требует значительного места в щите и спецтехники для перемещения при монтаже

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 2 МВт
• Распределительный пункт на тепловой электростанции
• Щит питания конвейерной линии с несколькими двигателями по 500 кВт каждый
• Центральный щит жилого микрорайона с 10+ трансформаторами
• Система бесперебойного питания (АВР) с двумя источниками - выключатель выполняет роль переключателя

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от завода в зависимости от заказа
• Обеспечьте свободный доступ к выдвижному механизму - не забивайте пространство вокруг выключателя трубами и кабелями
• Проверяйте момент затяжки болтов силового подключения - недостаточно или слишком сильно затянутые соединения вызывают нагрев и отказы
• При работе в условиях повышенной вибрации используйте антивибрационные прокладки под рампу
• Регулярно проверяйте состояние контактов и механизмов выдвижения - каждые 6–12 месяцев, согласно графику ТО
• Для удаленного контроля подключите вспомогательные контакты к контроллеру - это позволит получать сигналы “включен”, “отключен” и “неисправность” в систему мониторинга
