Выключатель автоматический воздушный NA8-7500H-7500H/3P выкат.,7500А, 150кА, тип H, AC230В (R) | 262911 CHINT

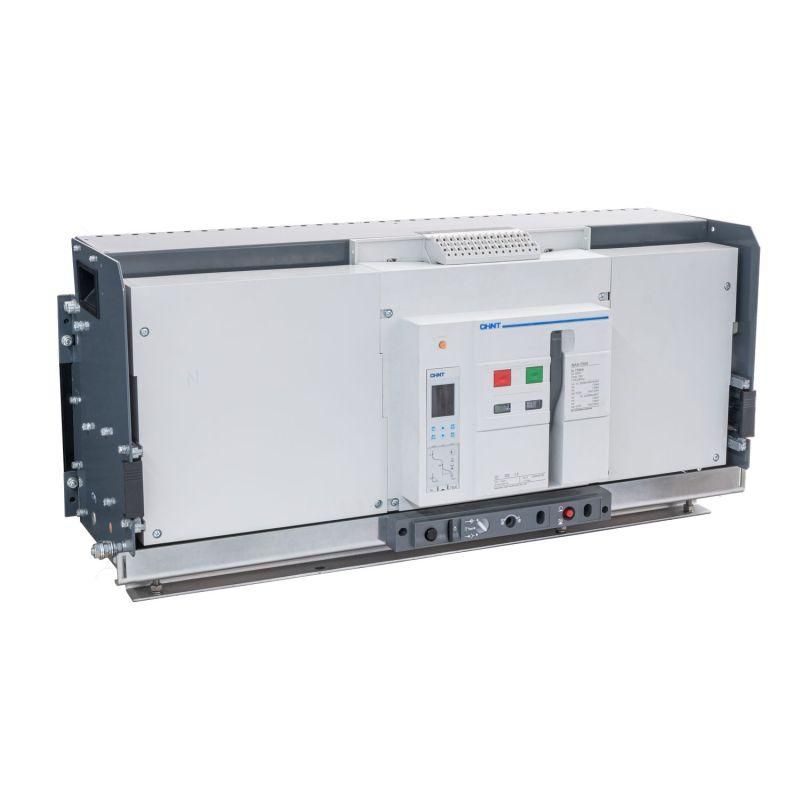

Автоматический воздушный выключатель CHINT NA8-7500H-7500H/3P - это мощное коммутационное устройство с выкатной конструкцией, предназначенное для защиты и управления высокотоковыми электрическими цепями в распределительных щитах промышленных объектов. Выключатель NA8-7500H-7500H/3P рассчитан на работу с токами до 7500 А и обеспечивает надёжную отсечку при коротком замыкании до 135 кА.

Назначение и область применения

Выключатель NA8-7500H-7500H/3P используется для защиты силовых цепей в крупных промышленных установках: на заводах, в энергообъектах, на станциях преобразования электроэнергии. Он применяется в качестве главного рубильника в распределительных пунктах, где требуется высокая отключающая способность и возможность быстрого обслуживания без демонтажа всей системы. Подходит для систем с напряжением 415–690 В переменного тока.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 7500 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Номинальная отключающая способность (Icu): 135 кА - наибольший ток короткого замыкания, который выключатель способен безопасно отключить;
• Номинальное напряжение: 415–690 В - рабочий диапазон напряжений сети переменного тока;
• Защита от перегрузки: регулируется в пределах 3000–7500 А - позволяет настроить порог срабатывания под конкретную нагрузку;
• Защита от КЗ: регулируется от 15 000 до 112 500 А - гибкая настройка чувствительности к аварийным токам;
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды - требует установки внутри закрытых шкафов;
• Конструкция: выкатная - позволяет извлекать модуль из шкафа для обслуживания без отключения питания всей системы.

Совместимость и монтаж

Выключатель NA8-7500H-7500H/3P устанавливается в специализированные сборочные рамы, совместимые с сериями CHINT NA8. Для монтажа необходима подготовленная направляющая система с механическими фиксаторами. Установка возможна только в вертикальном положении. Максимальный посадочный размер соответствует стандартным габаритам для выкатных аппаратов класса 7500 А. Обязательно соблюдайте требования к заземлению и расстоянию между фазами согласно нормам ГОСТ 30204.

Безопасность и стандарты

Выключатель NA8-7500H-7500H/3P соответствует международному стандарту IEC 60947-2 и российским требованиям ГОСТ Р 50030.2. Применение устройства в соответствии с инструкцией гарантирует соответствие требованиям безопасности при работе с высокими токами. Наличие механической блокировки исключает случайное включение при открытой дверце шкафа.

Преимущества

• Выкатная конструкция снижает время технического обслуживания - можно заменить или проверить выключатель без отключения всего щита;
• Широкий диапазон настройки защит - позволяет точно адаптировать параметры под реальные условия нагрузки;
• Высокая отключающая способность (135 кА) обеспечивает надёжную защиту даже в сетях с большими источниками короткого замыкания;
• Устойчивость к импульсным перегрузкам благодаря качественной дугогашущей камере;
• Маркировка и индикация состояния контактов выполнены в соответствии с промышленными стандартами - удобно для операторов.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не допускает воздействия пыли, влаги или внешних предметов;
• Требует профессионального монтажа и настройки - неквалифицированное вмешательство может привести к отказу защиты;
• Не рекомендован для частых циклов включения/отключения (более 10 раз в час) - это сокращает срок службы контактной группы;
• Работает только в условиях температур +5C…+40C; при более низких или высоких значениях возможны сбои в работе механизмов.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью 5 МВт;
• Коммутирующее устройство перед частотным преобразователем на конвейерной линии;
• Щитовая защита трансформаторной подстанции 10/0,4 кВ с выходом 690 В;
• Централизованное управление питанием нескольких больших насосных станций.

Практические советы

• Перед установкой проверьте соответствие номинала выключателя NA8-7500H-7500H/3P расчетному току КЗ вашей сети - недостаточная отключающая способность опасна;
• Настройте защиту от перегрузки на 80–90% от максимальной нагрузки оборудования - это даёт запас по времени срабатывания;
• Используйте только оригинальные комплектующие CHINT для замены элементов - сторонние детали нарушают сертификаты и гарантии;
• Обязательно проведите первичную проверку после монтажа: тестирование срабатывания защиты при минимальном и максимальном пороге;
• Плановое обслуживание - каждые 6 месяцев: осмотр контактов, чистка от пыли, проверка затяжки болтов.
