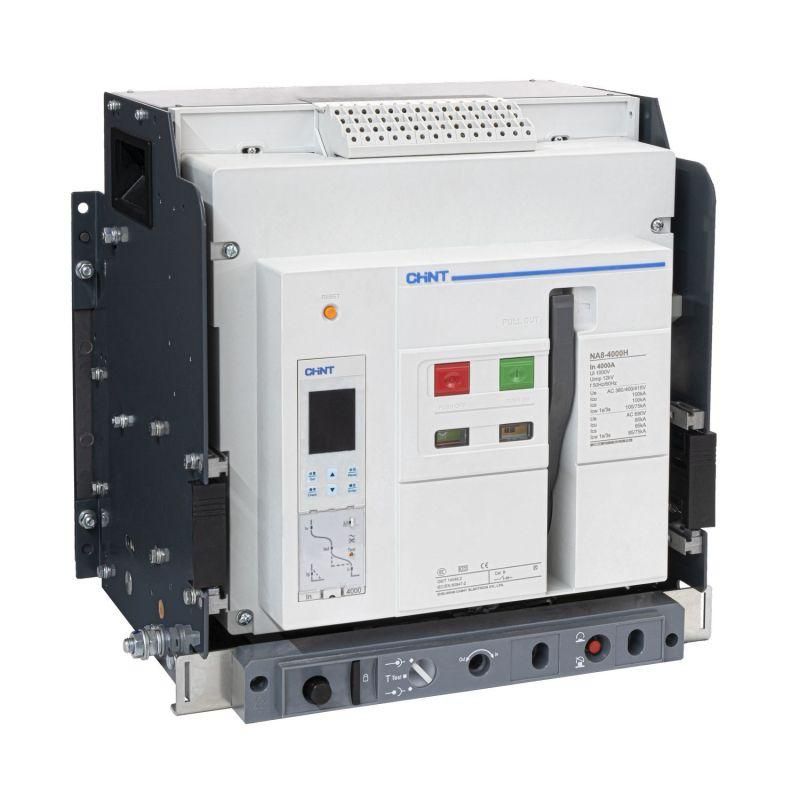

Выключатель автоматический воздушный NA8-4000H-2500M/3P выкат.,2500А, 100кА, тип M, AC230В (R) | 262678 CHINT

Автоматический воздушный выключатель CHINT NA8-4000H-2500M/3P предназначен для защиты силовых цепей переменного тока на высоких токах - до 2500 А. Выключатель обеспечивает надёжное отключение при КЗ и перегрузках, применяется в распределительных щитах крупных объектов. Его выдвижная конструкция упрощает обслуживание и замену без демонтажа проводов.

Назначение и область применения

Выключатель CHINT NA8-4000H-2500M/3P используется для защиты и коммутации мощных электрических цепей в промышленных и энергетических системах. Подходит для установки в главных распределительных щитах, на входе в трансформаторные подстанции, в цепях питания больших двигателей, конвейеров, печей и других оборудования с высокой потребляемой мощностью. Номинальный ток 2500 А позволяет использовать его там, где обычные автоматы недостаточны по capacity.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальная отключающая способность (Icu): 100 кА - способен безопасно отключить сверхтоки до 100 тысяч ампер, что соответствует жестким условиям короткого замыкания в крупных сетях.
• Рабочее напряжение: 415–690 В переменного тока - совместим с промышленными сетями 400 В и 660 В.
• Диапазон регулировки теплового расцепителя: 1000–2500 А - можно настроить порог срабатывания при перегрузке в широком пределе, адаптируя под конкретную нагрузку.
• Диапазон мгновенного расцепления: 5000–37500 А - сработает при КЗ без задержки, если ток превысит установленный уровень.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытых шкафов.
• Конструкция: выдвижное/выкатное исполнение - позволяет извлекать аппарат из шкафа для осмотра, тестирования или замены, не отключая питание всей системы.

Совместимость и монтаж

Выключатель CHINT NA8-4000H-2500M/3P монтируется в специализированные рамы и направляющие, предназначенные для выдвижных автоматов. Для правильной установки необходимо соблюдать посадочные габариты и зазоры, указанные в документации производителя. Монтаж выполняется только при отключенном питании. Клеммы рассчитаны на медные шины или кабели сечением, соответствующее току 2500 А - рекомендуется проверять момент затяжки болтов согласно руководству. Установка возможна только в вертикальном положении, как указано в технических условиях.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция обеспечивает механическую и электрическую целостность даже после многократных отключений при КЗ. Отключение происходит с гарантированной дугогашущей камерой, исключающей выброс пламени наружу. Применение в соответствии с требованиями ГОСТ Р 50030.2 - обязательное условие безопасности.

Преимущества

• Высокая отключающая способность (100 кА) делает его подходящим для сетей с большими источниками короткого замыкания - например, рядом с мощными трансформаторами.
• Широкий диапазон настройки расцепителей позволяет точно адаптировать защиту под реальные условия эксплуатации, снижая риск ложных срабатываний.
• Выдвижная конструкция минимизирует время простоев при техобслуживании - достаточно выкатить блок, не трогая провода.
• Устойчивость к импульсным перегрузкам и долговечность контактов обеспечивают стабильную работу в условиях частых пусков оборудования.

Ограничения применения

• Не предназначен для работы вне закрытых электрошкафов - степень защиты IP20 не защищает от пыли, влаги и внешних воздействий.
• Не подходит для бытовых или маломощных объектов - избыточен по токовым параметрам и дороже аналогов меньшей мощности.
• Требует профессионального монтажа и настройки - неквалифицированная установка может привести к отказу защиты или аварии.
• Не имеет встроенного управления или удалённой сигнализации - для автоматизации требуется внешняя система контроля.

Примеры использования

• Главный ввод в промышленный цех с несколькими трансформаторами 10/0,4 кВ.
• Защита питающих шин на заводе с большим количеством асинхронных двигателей.
• Щиты питания для литейных участков, сварочных комплексов, конвейерных линий.
• Энергоцентры, где необходима надёжная защита от КЗ с токами выше 50 кА.

Практические советы

• Перед установкой проверьте соответствие номинала расцепителя нагрузке - не допускайте настройки ниже минимального рабочего тока оборудования.
• Избегайте установки в местах с повышенной вибрацией - она может вызвать ослабление контактных соединений.
• При использовании в составе системы с другими автоматами - соблюдайте координацию защит, чтобы избежать ложных отключений на нижнем уровне.
• Регулярно проверяйте состояние контактов и механизмов выкатывания - особенно после нескольких операций отключения при КЗ.
• Храните запасной модуль - выдвижные устройства проще менять полностью, чем ремонтировать внутренние компоненты.
