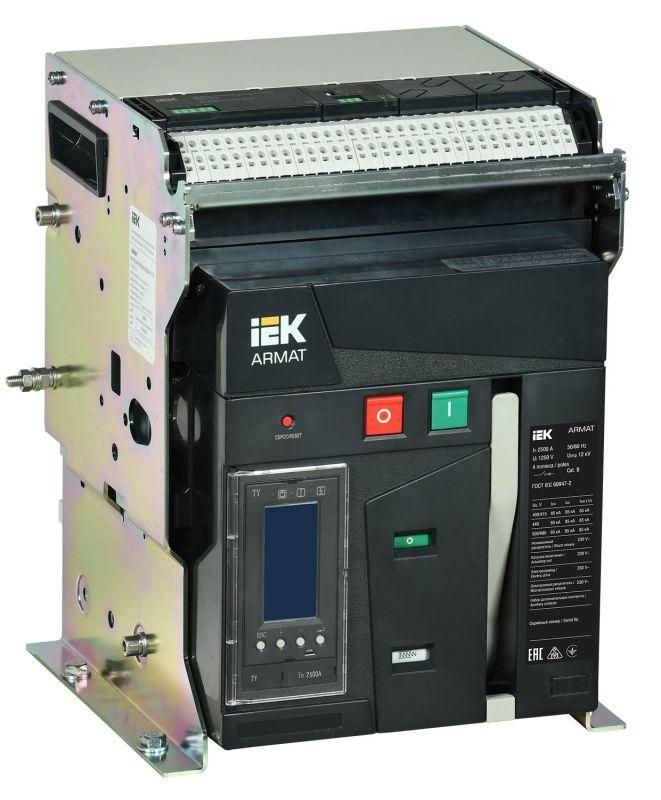

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер D 85кА 2500А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FD-085-2500A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FD-085-2500A-TYCF - устройство стационарного исполнения для защиты и управления мощными электрическими цепями до 2500 А. Комплектуется моторным приводом, катушками включения/отключения и шестью вспомогательными контактами, обеспечивает надёжную работу в промышленных системах с высокой отключающей способностью.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения и отключения нагрузки. Применяется в распределительных щитах крупных промышленных объектов: заводы, энергоузлы, водоканалы, метрополитены, где требуется управление токами выше 1000 А. Подходит для установки в основной вводной ячейке, на секционных разъединителях и между шинами питания.

Технические характеристики

• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до 85 тысяч ампер.
• Номинальное напряжение: 400 В - оптимально для сетей 400/230 В переменного тока (TN-S, TN-C-S).
• Электронный расцепитель - точная настройка порогов срабатывания, возможность диагностики состояния сети.
• Диапазон защиты от перегрузки: 1000–2500 А - можно настраивать чувствительность под конкретную нагрузку.
• Диапазон срабатывания при КЗ: 2500–65000 А - быстрое отключение при сверхтоке без задержки.
• Защита по минимальному напряжению - отключает при проседании напряжения ниже допустимого уровня, предотвращая аварийный запуск оборудования.
• Моторный привод встроенный - позволяет управлять выключателем дистанционно через сигнал из системы АСУ ТП или кнопочные посты.
• Катушки включения и отключения - обеспечивают командное управление без механического воздействия.
• Шесть вспомогательных контактов - передают информацию о положении контактов (вкл./выкл.) в систему контроля и сигнализации.
• Степень защиты IP30 - защита от доступа инструментов и частиц больше 2,5 мм; не защищён от воды и пыли.
• Срок гарантии: 60 месяцев - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Выключатель монтируется на специальные монтажные элементы (рейки или рамы) в сборных щитах. Соединение силовых цепей - болтовое, требует соблюдения момента затяжки согласно руководству. Для работы с моторным приводом необходим источник управления 24 В постоянного или 230 В переменного тока (уточнять по схеме заказа). Управление возможно как с местного пульта, так и через внешние контроллеры (например, PLC) с использованием вспомогательных контактов. Совместим с шинопроводами и другим оборудованием серии ARMAT.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 - российскому эквиваленту МЭК 60947-2. Обеспечивает классическую двухступенчатую защиту: от перегрузки (L) и от короткого замыкания (S). Электронный расцепитель имеет самодиагностику и не требует периодической калибровки. Напряжение 400 В соответствует нормам для промышленных установок в РФ и странах СНГ.

Преимущества

• Встроенная система дистанционного управления - исключает необходимость физического доступа к аппарату во время операций.
• Регулируемые параметры защиты - позволяют точно адаптировать выключатель под реальную нагрузку, снижая риск ложных срабатываний.
• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже в зонах с большой короткозамкнутой мощностью.
• Наличие защиты по минимальному напряжению - предотвращает опасные режимы работы при сбоях в питании.
• Долгий срок гарантии (5 лет) - указывает на уверенность производителя в долговечности конструкции.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Требует стационарной установки - нельзя использовать как переносной или мобильный аппарат.
• Не поддерживает модульную связь Modbus - хотя серия ARMAT её поддерживает, данная модель в комплекте не имеет интерфейса связи, только контакты.
• Не рекомендован для частых циклов включения/отключения более 10 раз в час - может снизить срок службы механизмов.
• Требует профессионального монтажа - из-за больших токов и жестких требований к моменту затяжки болтов.

Примеры использования

• Основной ввод в цех с мощностью 1,5 МВт - защита от КЗ и управление питанием всей линии.
• Секционный выключатель в двойном вводе - переключение между двумя источниками питания.
• Щит главного распределительного пункта (ГРП) на предприятии - управление группами потребителей через дистанционные команды.
• Система бесперебойного питания (АВР) - взаимодействие с реле АВР через вспомогательные контакты.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и шага крепления на монтажной рейке - совместимость с другими аппаратами серии ARMAT гарантирована.
• При настройке расцепителя начинайте с нижнего предела (1000 А) и постепенно увеличивайте - это минимизирует риски ложных отключений.
• Подключите вспомогательные контакты к системе SCADA или HMI - получите реальное время о состоянии аппарата (включен/отключен/неисправен).
• Обязательно используйте защитные средства при работе с болтовыми соединениями - токи до 2500 А создают значительные электромагнитные усилия.
• Не закрывайте корпус после монтажа, пока не проверена работа всех катушек и привода - тестирование лучше выполнять на холостом ходу.
