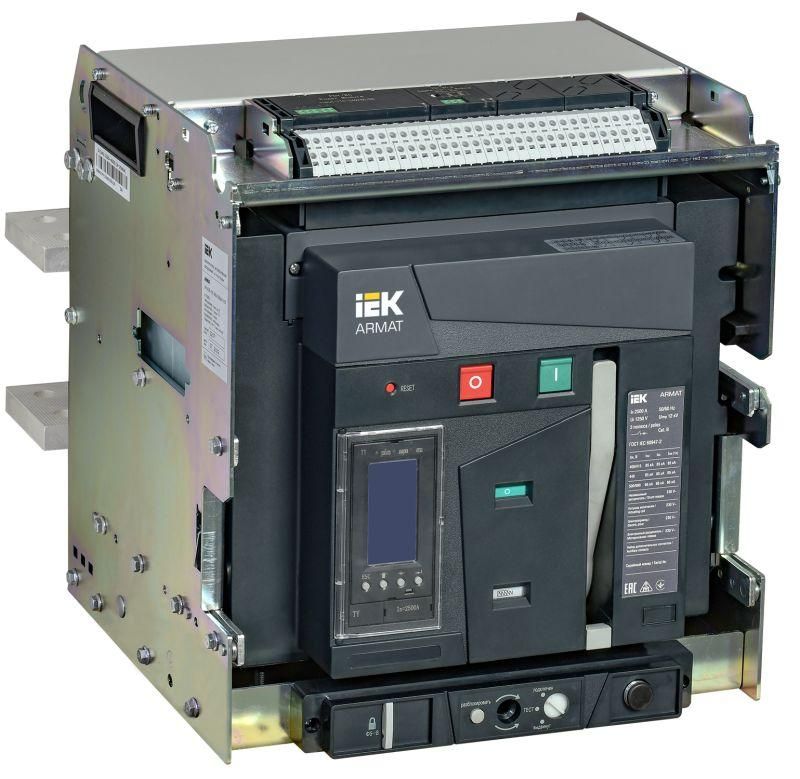

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер E 85кА 2500А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VE-085-2500A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VE-085-2500A-TYCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения. Выключатель с выдвижной конструкцией и электронным расцепителем подходит для промышленных щитов, подстанций и крупных энергоустановок с током до 2500 А.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VE-085-2500A-TYCF используется для защиты высокотоковых электрических сетей - в частности, на входе в распределительные пункты, узлах питания производственного оборудования, системах конвейеров, насосных станций и других объектах с нагрузкой свыше 1000 А. Он обеспечивает надёжную отсечку при аварийных режимах и допускает частые оперативные включения благодаря встроенному моторному приводу. Применяется в промышленных и коммерческих электроустановках с напряжением до 400 В переменного тока.

Технические характеристики

• Номинальный ток: 2500 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, возможность диагностики состояния сети
• Диапазон защиты от перегрузки: 1000–2500 А - можно настраивать в зависимости от нагрузки
• Диапазон срабатывания при КЗ: 2500–65000 А - быстрое отключение даже при экстремальных токах
• Моторный привод: встроенный - позволяет дистанционно включать и отключать выключатель без физического доступа
• Катушки включения и отключения: есть - обеспечивают управление через внешние сигналы (например, от системы АСУ ТП)
• Защита по минимальному напряжению: да - предотвращает самопроизвольное включение при восстановлении напряжения после отключения
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытый шкаф
• Вспомогательные контакты: 6 шт. - используются для сигнализации положения (включен/отключен) и управления другими устройствами
• Способ монтажа: на монтажные элементы - устанавливается в специальные направляющие рамы
• Подключение силовых проводов: болтовое - требует качественной затяжки и контроля момента
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель AR-ACB-3VE-085-2500A-TYCF совместим с монтажными элементами серии E, используемыми в шкафах компании IEK. Установка выполняется путём вставки в направляющие и фиксации механическими зажимами. Для работы с моторным приводом требуется подключение к сети 220 В переменного тока. Подключение вспомогательных цепей - через клеммы на корпусе. Болтовое соединение силовых кабелей требует соблюдения моментов затяжки, указанных в руководстве. Не рекомендуется использовать без защитного кожуха из-за степени защиты IP30.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для воздушных выключателей. Наличие защиты по минимальному напряжению исключает опасное самопроизвольное включение после сбоев. Все внутренние механизмы выполнены с запасом прочности для многократных отключений при максимальном токе 85 кА.

Преимущества

• Встроенная система дистанционного управления - снижает необходимость обслуживания вручную
• Электронный расцепитель с широким диапазоном настройки - позволяет точно адаптировать защиту под конкретную нагрузку
• Выдвижная конструкция - позволяет легко демонтировать выключатель для обслуживания без отключения всей системы
• Широкий диапазон срабатывания при КЗ - повышает надёжность в условиях нестабильной сети
• 6 вспомогательных контактов - удобны для интеграции в системы автоматизации и сигнализации

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Требуется наличие монтажной рамы типа E - нельзя установить на обычные DIN-рейки
• Работает только при наличии внешнего питания 220 В для моторного привода и катушек - при отключении питания невозможно дистанционное управление
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модификация не оснащена коммуникационными модулями
• Максимальный ток 2500 А - не подходит для систем выше 3000 А

Примеры использования

• Главный ввод в промышленный цех с нагрузкой 2000–2400 А
• Щит питания конвейерной линии с частыми пусками
• Распределительный пункт на заводе с несколькими ответвлениями
• Система бесперебойного питания, где требуется автоматическое отключение при проседании напряжения

Практические советы

• Перед первым включением проверьте правильность подключения катушек включения и отключения - неверное подключение может вызвать отказ управления
• При использовании моторного привода убедитесь, что питание 220 В стабильно - скачки напряжения могут повредить электронику привода
• При настройке расцепителя начинайте с нижней границы (1000 А) и постепенно увеличивайте - так проще найти оптимальный порог без ложных срабатываний
• Обязательно используйте защитный кожух или шкаф - IP30 недостаточно для открытой установки
• При плановом обслуживании всегда отключайте питание и разблокируйте механизм перед выдвижением - попытки вынуть под напряжением опасны!
• Проверяйте момент затяжки болтов силового подключения - слабая затяжка вызывает нагрев, слишком сильная - деформацию контактных поверхностей
