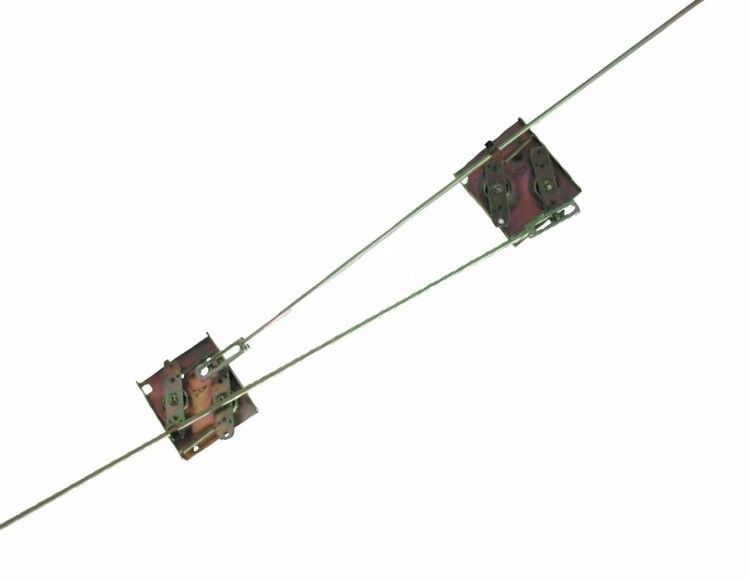

Взаимоблокировка механическая двух ВА45 EKF mbk-va-45

Механическая взаимоблокировка двух ВА45 от EKF — устройство для предотвращения одновременного включения двух автоматических выключателей серии ВА45 PROxima. Применяется в системах, где требуется исключить параллельное питание нагрузки из двух источников.

Назначение и область применения

Механическая взаимоблокировка двух ВА45 обеспечивает физическую блокировку между двумя автоматическими выключателями ВА45 PROxima, чтобы они не могли находиться в положении «включено» одновременно. Это необходимо в схемах с переключением питания — например, при использовании основного и резервного источника, в системах АВР или при работе с генераторами.

Подходит для установки в щитах управления, распределительных устройствах, на производствах с высокой требовательностью к безопасности электроснабжения — таких как цеха, насосные станции, системы вентиляции.

Технические характеристики

• Тип изделия: Механическая блокировка
• Способ монтажа: На монтажную плату (фиксация через крепёжные отверстия)
• Степень защиты: IP30 — защита от твёрдых предметов крупнее 2,5 мм, но не от воды
• Климатическое исполнение: УХЛ3 — предназначена для работы в помещениях с умеренным и холодным климатом, допускаются колебания температуры от −40 °C до +40 °C
• Соответствие нормативам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Механическая взаимоблокировка двух ВА45 совместима только с автоматическими выключателями серии ВА45 PROxima. Не подходит для других серий или брендов.

Монтаж выполняется на монтажную плату, которая должна быть установлена перед выключателями. Блокировка крепится болтами к корпусу выключателей — требуется точное совпадение расположения крепёжных отверстий. Перед установкой проверьте, что два ВА45 установлены на одной плате и имеют одинаковое направление рычагов включения/выключения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, который регламентирует безопасность и надёжность аппаратов низковольтного распределения. Соответствие гарантирует, что блокировка работает стабильно даже после многократных циклов включения-отключения.

Преимущества

• Физическая блокировка исключает человеческий фактор — невозможно случайно включить оба выключателя
• Не требует внешнего питания — полностью механическое решение, отказоустойчиво
• Простая установка и обслуживание — нет сложных контактов или проводки
• Совместима с оригинальными выключателями ВА45 PROxima — гарантированная посадка и работа

Ограничения применения

• Не применяется вне помещений — степень защиты IP30 не защищает от влаги и пыли
• Работает только с двумя выключателями ВА45 PROxima; не поддерживает блокировки трёх и более устройств
• Не используется в условиях повышенной вибрации без дополнительной фиксации — возможна деформация креплений
• Не предназначен для частого ручного переключения — рассчитана на редкие изменения режима питания

Примеры использования

• Переключение между сетью и дизель-генератором в больницах или серверных
• Резервирование питания на участках технологической линии
• Обеспечение безопасности при ремонте одного из двух входов в распределительном щите
• Системы автономного электроснабжения объектов ЖКХ

Практические советы

• Перед установкой убедитесь, что оба ВА45 PROxima имеют одинаковый тип рукоятки и одинаковое направление движения рычага — иначе блокировка не будет работать
• Проверьте зазор между выключателями: минимальное расстояние должно составлять не менее 15 мм
• При сборке щита используйте монтажную плату с жёсткой фиксацией — вибрация может вызвать смещение и снижение эффективности блокировки
• Не заменяйте оригинальные болты — используются специальные крепления, обеспечивающие нужный момент затяжки
• При необходимости замены одного из ВА45 — обязательно заменяйте и блокировку, так как комплекты подбираются по партиям
