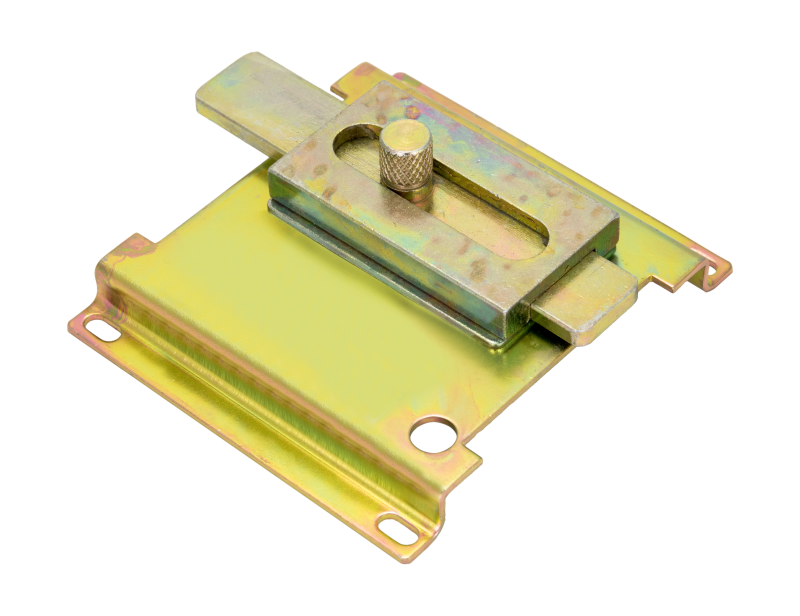

Механическая взаимная блокировка 2-х ВА-99М 250 3P | mccb99m-250-mil-3p EKF

Механическая взаимная блокировка 2-х ВА-99М 250 3P EKF PROxima обеспечивает механическую блокировку двух автоматических выключателей ВА-99М 250 3P EKF PROxima, исключающую одновременное включение - важно для систем с переключением питания между источниками.

Назначение и область применения

Этот элемент предназначен для предотвращения одновременного замыкания цепей, когда два автомата работают параллельно - например, при использовании основного и резервного источника питания. Применяется в щитах управления на объектах с требованиями безопасности: промышленные линии, насосные станции, системы бесперебойного энергообеспечения. Блокировка работает только между двумя выключателями одного типа - ВА-99М 250 3P EKF PROxima.

Технические характеристики

• Тип: механическая взаимная блокировка
• Совместима с: автоматическими выключателями ВА-99М 250 3P EKF PROxima
• Число защищаемых аппаратов: 2
• Фиксация: жестко связывает рычаги включения через металлический механизм
• Установка: монтируется на лицевой стороне корпусов выключателей, без сверления
• Работает совместно с: только моделями ВА-99М 250 3P из той же серийной группы

Совместимость и монтаж

Механическая взаимная блокировка 2-х ВА-99М 250 3P EKF PROxima устанавливается поверх корпусов двух выключателей одинакового типоразмера. Она не требует внутренней доработки аппарата - просто фиксируется на передних пластинах. Убедитесь, что оба выключателя установлены рядом, с равными зазорами между ними. Подключение проводов не требуется - устройство полностью механическое. После установки проверьте свободу перемещения обоих рукояток: одна должна надёжно запирать другую в положении “выкл”.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении электроэнергии
• Исключает человеческую ошибку - невозможно включить оба автомата одновременно
• Выполнена из прочного пластика и стали - долговечен в условиях производства
• Легко демонтировать и переустанавливать при необходимости обслуживания

Ограничения применения

• Поддерживается только для выключателей ВА-99М 250 3P EKF PROxima - несовместима с другими типами или габаритами (например, 100A или 400A)
• Не применяется с автоматами, оснащёнными электроприводами - возможна механическая интерференция
• Не предназначена для защиты от короткого замыкания или перегрузки - только для логической блокировки
• Запрещено использовать в средах с высокой вибрацией без дополнительной фиксации шкафа

Примеры использования

• Переключение между сетью и дизель-генератором в больницах или серверных помещениях
• Обеспечение безопасного режима работы на участках с двойным питанием (основной + резервный)
• Автоматические линии с последовательным включением оборудования, где нельзя допустить параллельную работу двух источников

Практические советы

• Перед установкой убедитесь, что оба ВА-99М 250 3P EKF PROxima находятся в одном уровне - неровная установка снижает эффективность блокировки
• Проверяйте соответствие номера партии: блокировка рассчитана именно на версию с термомагнитным расцепителем, не модели с электронным расцепителем
• При сборке щита оставляйте минимум 8–10 мм свободного места между выключателями - этого достаточно для правильной работы механизма
• Не используйте силу при включении/выключении - если рукоятка не двигается, проверьте, правильно ли закреплена блокировка
