Механическая взаимная блокировка 2-х ВА-99М 63 3P | mccb99m-63-mil-3p EKF

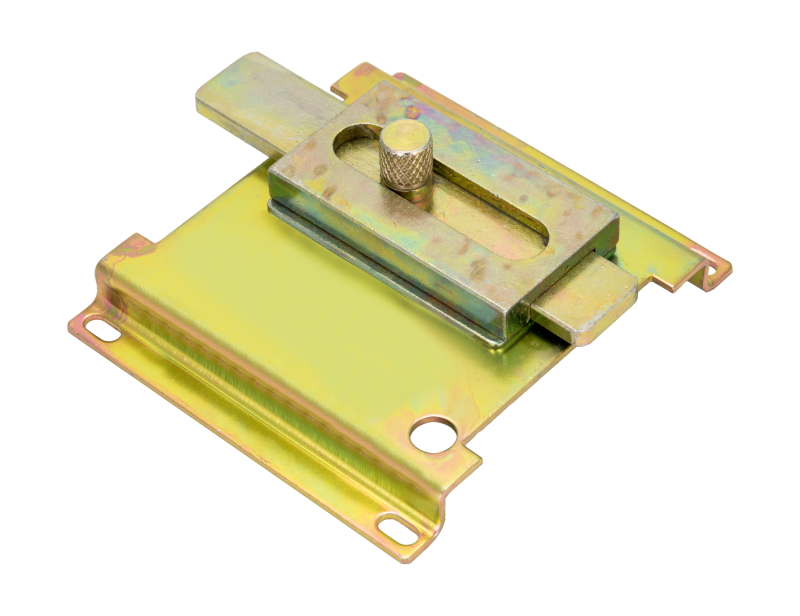

Механическая взаимная блокировка 2-х ВА-99М 63 3P EKF PROxima обеспечивает механическую блокировку двух автоматических выключателей ВА-99М 63 3P EKF PROxima, исключающую одновременное включение - важно для систем с переключением питания между источниками.

Назначение и область применения

Этот аксессуар предназначен для механической блокировки двух автоматических выключателей типа ВА-99М 63 3P EKF PROxima, чтобы они не могли быть включены одновременно. Применяется там, где требуется исключить параллельное питание от двух источников - например, при переходе на резервный генератор, при работе с двумя сетями (основная/резервная) или в системах с реверсивными нагрузками.

Технические характеристики

• Совместим только с автоматическими выключателями ВА-99М 63 3P EKF PROxima (габарит 63 A, 3 полюса)
• Устанавливается на переднюю панель выключателей - не требует внутренней модификации корпуса
• Работает за счет жесткой механической связи рычагов ручек включения
• Не имеет собственного электропитания - полностью пассивное устройство
• Изготовлен из прочного пластика и металлических элементов, устойчивых к механическим воздействиям

Совместимость и монтаж

Механическая взаимная блокировка 2-х ВА-99М 63 3P EKF PROxima совместима только с выключателями этой конкретной модели и габарита. Установка выполняется после монтажа обоих выключателей рядом друг с другом:

• Выключатели должны быть установлены на DIN-рейке с шагом, соответствующим ширине устройства (обычно 18 мм на каждый полюс + зазор)
• Блокировка крепится поверх лицевой панели обоих аппаратов - не требует вскрытия корпуса
• При правильной сборке ручки включения одного выключателя физически препятствуют движению ручки второго
• Перед установкой проверьте, что оба выключателя находятся в положении «выкл» - иначе блокировка не защелкнётся

Преимущества

• Гарантированная блокировка без зависимости от электропитания - работает даже при отключении сети
• Простота установки - не нужны инструменты, провода или программирование
• Надёжность - механический принцип исключает отказы из-за сбоев в контроллере или датчике
• Визуальный контроль состояния - видно, какой выключатель включен, а какой заблокирован

Ограничения применения

• Подходит только для выключателей ВА-99М 63 3P EKF PROxima - несовместим с другими сериями, даже от EKF
• Не применяется для выключателей с электронными расцепителями - только с термомагнитными
• Не обеспечивает блокировку более чем двух аппаратов - для трёх и больше нужна другая система
• Не подходит для частого переключения - постоянные усилия на ручки могут ускорить износ механизма
• Не рекомендуется для внешних установок без защиты от пыли и влаги - сама блокировка не имеет IP-защиты

Примеры использования

• Автоматическое переключение питания в цехе: основная сеть ↔ дизель-генератор
• Системы бесперебойного питания с двумя входами (например, два трансформатора)
• Станки с реверсивным управлением, где нельзя допустить одновременное включение прямого и обратного хода
• Объекты с требованиями безопасности по ГОСТ Р 50030.2 - где запрещено параллельное питание

Практические советы

• Перед заказом убедитесь, что у вас именно ВА-99М 63 3P EKF PROxima - другие модели (например, 100A или 4P) не подходят
• Устанавливайте блокировку сразу после монтажа выключателей - проще работать до подключения кабелей
• Проверяйте свободный доступ к ручкам - не закрывайте их щитовыми крышками, которые помешают работе блокировки
• При необходимости замены одного из выключателей - снимите блокировку, затем замените аппарат и снова установите её
• Не используйте силу при включении - если ручка не двигается, проверьте, не включён ли второй выключатель
