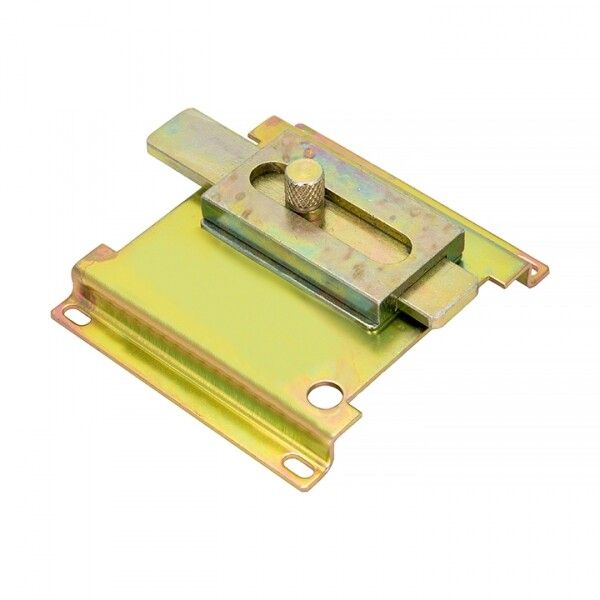

Механическая взаимная блокировка 2-х 3р ВА-99М 400 EKF Basic | mccb99m-a-157

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 400 от EKF - устройство для механической блокировки двух автоматических выключателей серии ВА-99М, исключающего одновременное включение. Применяется в системах с переключением питания между источниками, где важна безопасность и последовательность операций.

Назначение и область применения

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 400 предназначена для физического запрета на одновременное замыкание двух автоматических выключателей ВА-99М. Это необходимо в схемах с двумя источниками питания - например, основной и резервной линии - чтобы избежать параллельного подключения, что может вызвать короткое замыкание или повреждение оборудования.

Подходит для установки в щитах управления на предприятиях, в жилых комплексах, на транспорте и в других местах, где требуется надёжная блокировка коммутационных аппаратов. Устройство работает совместно только с выключателями ВА-99М EKF Basic, установленными рядом друг с другом.

Технические характеристики

• Тип устройства: Механическая взаимная блокировка
• Количество блокируемых выключателей: 2
• Полюсность: 3-полюсные выключатели
• Материал корпуса: Сталь - обеспечивает прочность и долговечность
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищено от пыли и воды
• Способ монтажа: Крепление через винты к корпусу выключателя
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным и холодным климатом, в условиях повышенной влажности
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)
• Количество контактов: 0 НЗ и 0 НО - устройство не имеет электрических контактов, полностью механическое

Совместимость и монтаж

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 400 совместима **только** с автоматическими выключателями серии ВА-99М EKF Basic. Она не работает с другими моделями, даже от EKF.

Монтаж выполняется после установки двух выключателей ВА-99М рядом. Блокировка крепится винтами к передним стенкам корпусов выключателей. Для этого:

• Убедитесь, что выключатели установлены на одной плоскости и имеют одинаковое положение рычагов
• Совместите отверстия на блокировке с отверстиями на корпусах
• Закрутите винты до упора - не переусердствуйте, чтобы не повредить резьбу
• Проверьте свободу движения рычагов: при одном включенном второй должен быть заблокирован

Не требует подключения проводов - полностью механический принцип работы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), регламентирующему безопасность низковольтных коммутационных аппаратов. Отсутствие электрических цепей снижает риск отказа из-за перегрузок или помех. Однако из-за степени защиты IP20 не применяется во влажных, пыльных или открытых зонах - только внутри щитов.

Преимущества

• Надёжная механическая блокировка - не зависит от электроники, не выходит из строя при скачках напряжения
• Простота установки - не требует программирования или настройки
• Высокая прочность - стальной корпус выдерживает механические нагрузки
• Совместимость с сериями PROxima и EKF Basic - легко интегрируется в существующую систему

Ограничения применения

• Работает **только** с выключателями ВА-99М EKF Basic - несовместима с другими типами АВ, включая другие серии EKF
• IP20 - нельзя использовать вне закрытых щитов, в сырых или пыльных средах
• Не подходит для частого переключения - длительная эксплуатация при постоянных усилиях на блокировку может привести к износу механизмов
• Требует точного расположения двух выключателей - расстояние и высота должны совпадать

Примеры использования

• Переключение питания между городской сетью и дизель-генератором в больницах или серверных
• Резервирование питания на участках технологической линии с обязательным отключением одного источника перед включением другого
• Щиты управления насосными станциями, где два насоса работают поочередно
• Объекты с требованиями безопасности по ПУЭ - там, где недопустимо параллельное питание

Практические советы

• Перед установкой проверьте, что оба выключателя ВА-99М имеют одинаковый тип крепления и размеры - иначе блокировка не установится
• Не используйте блокировку с выключателями, уже оснащёнными электроприводами или ручными приводами - возможны механические помехи
• При обслуживании всегда отключайте питание - хотя блокировка механическая, сам выключатель остаётся под напряжением
• При необходимости замены одного из выключателей - заменяйте его на точно такую же модель ВА-99М EKF Basic; аналоги могут иметь другой шаг крепления
• При сборке щита оставляйте минимум 10–15 мм свободного места между выключателями - это упрощает установку и сервисное обслуживание блокировки
