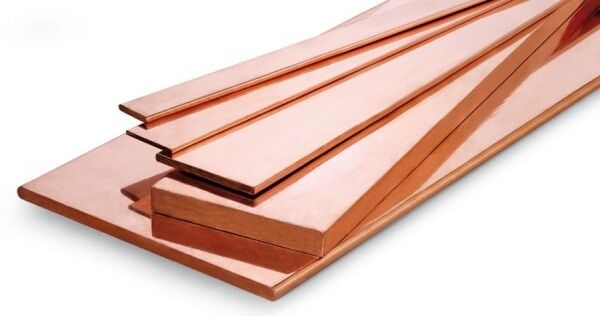

Шина медная твердая М1Т 5х40х4000 мм EKF PROxima | SM-5x40

Шина медная твердая М1Т 5х40х4000 мм от EKF серии PROxima - это жесткий проводник из высокочистой меди для надежного распределения тока до 700 А в силовых щитах и шинных системах. Применяется там, где требуется устойчивый контакт, минимум потерь и долгий срок службы.

Назначение и область применения

Шина медная твердая М1Т 5х40х4000 мм используется для передачи и распределения электроэнергии внутри распределительных устройств. Подходит для сборки шинных мостов, подключения автоматических выключателей, контакторов и других коммутационных аппаратов. Часто применяется в промышленных щитах, на производствах, в цехах с мощным оборудованием - например, на конвейерах, насосных станциях, сварочных линиях.

Технические характеристики

• Материал: медь марки М1 - высокая проводимость, минимальные потери энергии
• Форма: плоская шина - удобна для компактной установки и фиксации болтами
• Размеры: 5×40 мм - толщина 5 мм, ширина 40 мм, длина 4000 мм
• Номинальный ток: 700 А - рассчитана на длительную работу при высоких нагрузках
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина медная твердая М1Т 5х40х4000 мм совместима с клеммами и зажимами, предназначенными для плоских медных шин сечением 5×40 мм. Для монтажа используются болты M8–M12 с гроверами и шайбами. Установка выполняется на изоляционные опоры или DIN-рейки с соответствующими креплениями. Обязательно соблюдайте момент затяжки - перетягивание повредит металл, недотягивание вызовет нагрев и окисление контакта. Посадочный диаметр отверстий в шине - 9 мм, что соответствует стандартному шагу крепежа.

Безопасность и стандарты

Шина изготовлена из меди, соответствующей ГОСТ 859, и не содержит легирующих элементов, снижающих проводимость. Хотя сама шина не имеет изоляции, её применение допускается только в защищённых щитах с доступом ограниченного уровня IP20 и выше. Напряжение работы - до 1000 В переменного тока. Соответствует требованиям безопасности для промышленных электрощитов.

Преимущества

• Высокая теплопроводность меди обеспечивает равномерный отвод тепла - меньше риска перегрева
• Жесткая форма позволяет использовать шину как несущую конструкцию - не требует дополнительных креплений между точками подключения
• Уменьшает количество соединений по сравнению с кабелями - снижает вероятность отказа
• Не требует обслуживания при правильной установке - служит десятки лет

Ограничения применения

• Не предназначена для внешней установки - не имеет изоляции и не защищена от влаги, пыли, химической коррозии
• Не рекомендуется для мобильных или вибрационных систем - жесткая конструкция не выдерживает частых механических деформаций
• Требует наличия достаточного свободного пространства вокруг - нельзя устанавливать вплотную к другим металлическим элементам без изоляции
• Не подходит для токов выше 700 А - возможен перегрев и потеря прочности

Примеры использования

• Главный входной шинный мост в распределительном щите 400/230 В на заводе
• Распределение питания от главного автомата к групповым рубильникам в цехе
• Подключение нескольких преобразователей частоты к одной шине постоянного тока
• Замена многожильных кабелей в щитах с плотной компоновкой - экономия места и времени монтажа

Практические советы

• Перед монтажом проверьте чистоту поверхности шины - удалите оксидную плёнку наждаком или специальной щёткой
• Используйте антиоксидантную смазку (например, на основе графита) на контактах - продлевает срок службы соединений
• При необходимости резки - используйте ножницы по металлу или диск по меди; после резки зачистите кромки
• Для длинных участков (более 2 м) предусмотрите компенсацию температурного расширения - оставляйте небольшой люфт при креплении
• Шина М1Т 5х40х4000 мм от EKF PROxima - идеальный выбор, когда нужна надёжность, а не эстетика. Её можно комбинировать с другими шинами этой же серии для создания сложных конфигураций.
