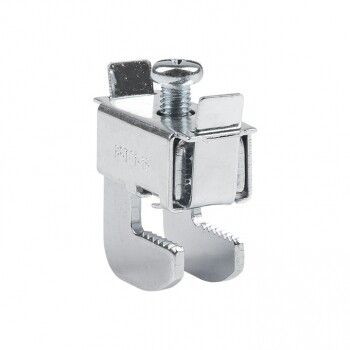

Терминал универсальный для проводников 2.5-16мм.кв на шину 5мм PROxima - ut-25.16-5 EKF

Терминал универсальный для проводников 2.5–16 мм2 на шину 5 мм от EKF PROxima - надёжный зажим для соединения одножильных и многожильных проводов с плоскими шинами толщиной 5 мм. Подходит для распределительных щитов, силовых панелей и промышленного оборудования.

Назначение и область применения

Терминал предназначен для быстрого и безопасного подключения проводов к плоским медным или алюминиевым шинам. Применяется в электрощитах, распределительных устройствах, системах автоматизации и на производстве - например, для подключения кабелей к шинопроводам в цехах, на конвейерах или в системах освещения.

Технические характеристики

• Сечение подключаемых проводников: от 2,5 до 16 мм2
• Номинальный ток: 180 А (максимальный допустимый ток также 180 А)
• Толщина шины: 5 мм (совпадает с шириной шинопровода)
• Ширина зажима: 17 мм - обеспечивает плотное прилегание к шине
• Количество контактов: один
• Материал: оцинкованная сталь - устойчива к коррозии и перепадам температур
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Терминал совместим с любыми плоскими шинами толщиной 5 мм, в том числе медными и алюминиевыми. Устанавливается на DIN-рейку стандартной ширины 35 мм. Для монтажа достаточно зафиксировать терминал на шине, затем вставить провод и затянуть винт. Поддерживает:

• Круглые провода - одножильные и многожильные
• Провода секторного (сегментного) сечения - типичные для силовых кабелей

Не требует предварительной подготовки жил - можно вставлять провод сразу после снятия изоляции. Контактная поверхность имеет фиксирующую форму, исключающую проскальзывание.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса - оцинкованная сталь - обеспечивает долговременную устойчивость к влаге и химическим воздействиям. Гарантия 84 месяца подтверждает соответствие нормам надёжности для промышленного использования.

Преимущества

• Универсальность - работает с проводами любого типа внутри заявленного сечения
• Высокая нагрузочная способность - 180 А позволяет использовать в мощных цепях
• Простота установки - не нужен инструмент кроме отвёртки
• Стойкость к среде - оцинкованная сталь выдерживает влажную и пыльную среду
• Долгий срок службы - гарантия 7 лет, что выше среднего для аналогов

Ограничения применения

Терминал не предназначен для:

• Шин толще 5 мм - зажим не закроет контакт полностью
• Проводов сечением менее 2,5 мм2 - риск плохого контакта и перегрева
• Активной вибрации без дополнительной фиксации - возможен самопроизвольный откручивание винта
• Электролитических сред - не рассчитан на постоянное воздействие кислот, щелочей или солевых растворов

Примеры использования

• Подключение входного кабеля 10 мм2 к главной шине в этажном щите
• Разводка питания на станках через алюминиевую шину 5 мм
• Соединение кабелей управления с шинопроводом в пищевой промышленности
• Формирование групповой цепи освещения в производственных помещениях

Практические советы

• Перед монтажом проверьте толщину шины - она должна точно быть 5 мм, иначе контакт будет ненадёжным
• Для многожильных проводов используйте наконечники - хотя терминал поддерживает прямое подключение, это продлит срок службы
• Затягивайте винт усилием 1,5–2 Нм - переусиливать нельзя, чтобы не повредить резьбу
• При использовании в условиях повышенной влажности рекомендуется периодически контролировать состояние контакта
• Терминал EKF PROxima ut-25.16-5 совместим с другими элементами серии PROxima - легко формируются комплектные решения
