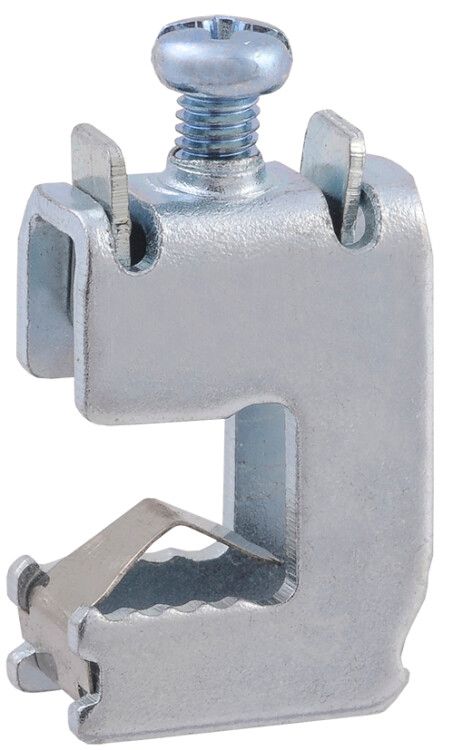

Зажим шинный (терминал) ЗШИ 1,5-16 мм2 для шины 10 мм | YNT10-10-25-016 IEK

Зажим шинный (терминал) ЗШИ 1,5–16 мм2 для шины 10 мм от IEK предназначен для надёжного соединения одножильных и многожильных проводов с плоской медной или алюминиевой шиной толщиной 10 мм. Этот терминал применяется в распределительных щитах, шинопроводах и силовых цепях, где требуется быстрый доступ к шине для подключения оборудования.

Назначение и область применения

Зажим шинный (терминал) ЗШИ 1,5–16 мм2 для шины 10 мм используется для подключения проводов к сборной шине в распределительных устройствах. Он обеспечивает безопасный контакт между проводником и шиной, позволяя легко отключить питание для обслуживания или замены оборудования. Подходит для установки в щитах автоматики, промышленном оборудовании, системах освещения и управления.

Технические характеристики

• Максимальное сечение проводника: 16 мм2 (подходит для проводов от 1,5 до 16 мм2)
• Толщина шины: 10 мм (совместим с шинами толщиной 5–10 мм)
• Ширина шинопровода: 5–120 мм (работает с большинством стандартных шин)
• Номинальный рабочий ток: 180 А
• Максимальное напряжение: 660 В
• Количество контактов: один (для одного проводника)
• Материал корпуса: оцинкованная сталь
• Срок службы: 15 лет
• Поддерживает круглые провода: да

Совместимость и монтаж

Зажим шинный (терминал) ЗШИ 1,5–16 мм2 для шины 10 мм фиксируется на плоской шине с помощью болта и гайки. Для монтажа необходимо:

• Выбрать место на шине шириной 5–120 мм;
• Закрепить зажим так, чтобы он плотно прилегал к поверхности шины;
• Зачистить конец провода (до 14 мм) и вставить его в клемму;
• Затянуть винт до упора - контроль затяжки не требует специального момента.

Открытая клеммная камера позволяет выполнять подключение без демонтажа зажима. Установка возможна как на вертикальную, так и на горизонтальную шину.

Безопасность и стандарты

Зажим шинный (терминал) ЗШИ 1,5–16 мм2 соответствует требованиям безопасности для электроустановок до 1000 В. Материалы выдерживают перегрев и механические нагрузки. Применение оцинкованной стали защищает от коррозии в условиях повышенной влажности. Номинальный ток 180 А и напряжение 660 В гарантируют работу в промышленных сетях без риска перегрузки.

Преимущества

• Простота монтажа благодаря открытому дизайну клеммы - не нужен инструмент для вскрытия корпуса
• Стабильный контакт даже при колебаниях температуры и вибрациях
• Совместимость с медными и алюминиевыми шинами
• Высокая долговечность - срок службы 15 лет при соблюдении условий эксплуатации
• Поддержка круглых проводов - удобство при использовании стандартных жил

Ограничения применения

• Не для шин толще 10 мм - использование с более толстой шиной снижает надёжность контакта
• Не рекомендуется применять в средах с постоянным воздействием химически активных паров или солевых растворов - оцинкованная сталь не является антикоррозийной для экстремальных условий
• Не предназначен для частого отсоединения/присоединения - рассчитан на единичное или редкое подключение
• Не работает с проводами больше 16 мм2 - превышение сечения вызывает нагрев и повреждение клеммы

Примеры использования

• Подключение кабеля питания к шине PE/N в этажном щите
• Присоединение сигнальных проводов к шине управления в пульте станка
• Фиксация проводов от датчиков к шинному ряду в распределительной коробке
• Обеспечение временного подключения тестового оборудования к основной сети

Практические советы

• Перед установкой проверьте толщину шины - она должна точно совпадать с 10 мм; допуск +-0,5 мм приемлем, но большие отклонения нарушают герметичность контакта
• Для многожильных проводов используйте наконечники - они предотвращают деформацию жил при затяжке
• Не затягивайте винт слишком сильно - это может повредить внутреннюю пластиковую часть клеммы
• Проверяйте контакт через год после установки - особенно в помещениях с высокой влажностью
• Артикул ynt10-10-25-016 от IEK совмещается с другими изделиями серии ЗШИ - можно использовать в комплекте с аналогичными зажимами для масштабирования системы
