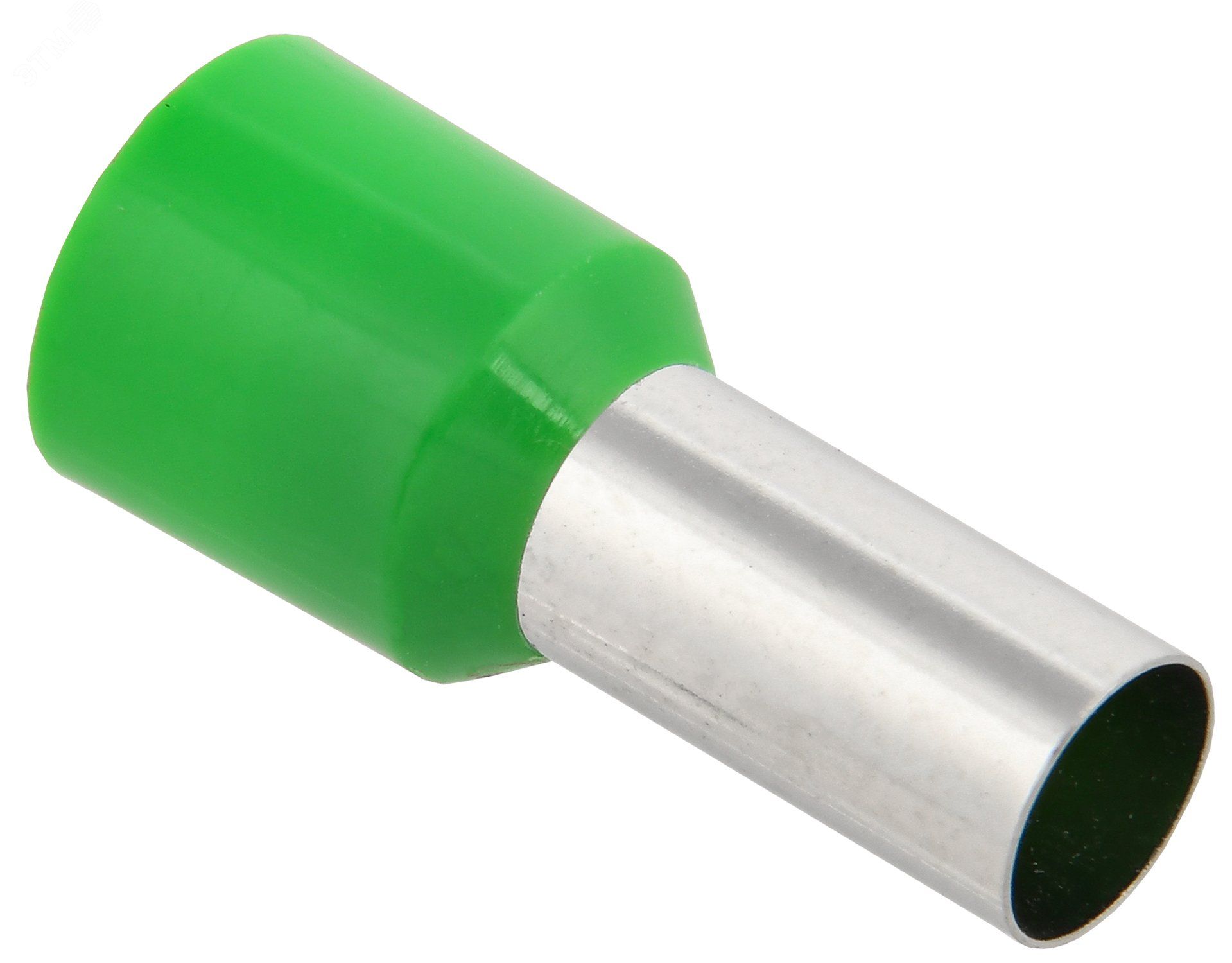

Наконечник НШВИ 16-12 зеленый (20шт/упак) | UGN10-4-016-08-12 IEK

Наконечник-гильза НШВИ 16-12 зеленый 16 мм2 от IEK предназначен для надежного оконцевания многопроволочных проводов сечением 16 мм2 перед подключением к клеммам оборудования. Упакован по 20 штук, артикул ugn10-4-016-08-12.

Назначение и область применения

Наконечник-гильза НШВИ 16-12 зеленый 16 мм2 используется для оконцевания многопроволочных гибких проводов. После опрессовки он обеспечивает прочное и долговечное соединение между проводом и контактными элементами - например, клеммными блоками, автоматическими выключателями, зажимами наборными, розетками и другими устройствами. Подходит для силовых цепей в распределительных щитах, на станках, конвейерах и других объектах промышленной и бытовой электропроводки.

Технические характеристики

• Номинальное сечение проводника: 16 мм2
• Тип изделия: Наконечник-гильза с изоляцией
• Материал: Медь, лужёная поверхность
• Изоляция: Поливинилхлорид (PVC), зелёного цвета
• Длина гильзы: 22,4 мм
• Наружный диаметр: 8,8 мм
• Внутренний диаметр: 5,8 мм - соответствует зачищенному участку провода
• Форма фланца: Трубчатая
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник-гильза НШВИ 16-12 зеленый 16 мм2 совместим с любыми контактами, рассчитанными на провод 16 мм2 и внешним диаметром до 8,8 мм. Для установки требуется специальный обжимной инструмент с матрицей для гильз типа НШВИ. Защищённый конец провода зачищается на длину, равную длине гильзы (около 22 мм), вставляется внутрь и обжимается. Обжим должен быть плотным - без люфта и перекоса. Цвет изоляции (зелёный) соответствует стандартному обозначению сечения 16 мм2, что упрощает визуальную идентификацию при обслуживании.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50030.5.2 и DIN 46228. Лужёная медная гильза снижает риск окисления контакта, повышает срок службы соединения. PVC-изоляция устойчива к механическим воздействиям и не распространяет горение. Соответствует нормам безопасности для электротехнических изделий в условиях постоянной нагрузки.

Преимущества

• Изоляция предохраняет от случайного замыкания и поражения током
• Лужёное покрытие препятствует коррозии, особенно в условиях повышенной влажности
• Гибкий многожильный провод после опрессовки становится жестким - легко вводить в клеммы
• Чёткая цветовая маркировка (зелёный) позволяет быстро выбрать нужный размер
• Упаковка по 20 штук удобна для частых работ и минимизирует потери

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при обжиме
• Работает только при использовании правильного обжимного инструмента; обычные плоскогубцы недопустимы
• Не рекомендуется использовать в средах с температурой выше +70 C длительно - изоляция может деформироваться
• Не подходит для высокочастотных или импульсных цепей без дополнительной проверки

Примеры использования

• Подключение кабеля 16 мм2 к входному автомату в щите
• Обжим проводов на клеммах теплового реле или контактора
• Присоединение заземляющего провода к шине PE
• Подключение мощных потребителей: насосов, компрессоров, нагревательных элементов

Практические советы

• Перед обжимом обязательно зачистите провод точно на длину гильзы - 22,4 мм. Перегибы и лишняя изоляция нарушают контакт
• Проверьте соответствие диаметра гильзы (5,8 мм) и количества жил - слишком много проволочек может вызвать неплотный обжим
• Используйте инструмент с регулировкой усилия: переобжим разрушает гильзу, слабый обжим - плохой контакт
• После монтажа потяните за провод - если он не выскальзывает, соединение выполнено правильно
• Храните в сухом месте: хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения
