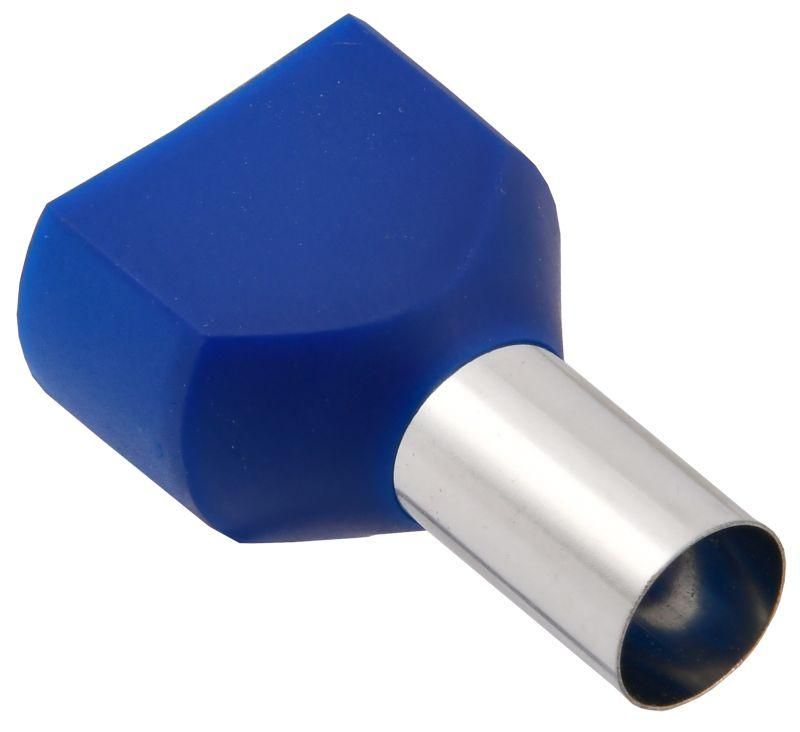

Наконечник НШВИ2 16-14 с изолированным фланцем (100шт/упак) GENERICA - UGN31-014-016-100-G IEK

Наконечник НШВИ2 16-14 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения двух медных проводов сечением 16 и 14 мм2 методом опрессовки. Упакован по 100 штук, подходит для промышленной и бытовой электромонтажной работы.

Назначение и область применения

Наконечник НШВИ2 16-14 с изолированным фланцем используется для оконцевания двойных медных жил в электрических цепях переменного и постоянного тока. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам и другим устройствам, где требуется соединить два провода одного или близкого сечения. Часто применяется на станках, щитах управления, системах автоматизации и распределительных устройствах.

Технические характеристики

• Материал втулки: медь, лужёная - обеспечивает хорошую проводимость и защищает от окисления
• Изоляция: PVC, синего цвета - защищает от случайного касания и замыкания
• Длина втулки: 14 мм - достаточна для прочной опрессовки
• Тип конструкции: двойной втулочный - позволяет зажать одновременно два провода
• Форма фланца: трубчатая - удобна для прохода через отверстия клемм
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Сечение проводов: 16 мм2 и 14 мм2 - для каждого из двух каналов
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник НШВИ2 16-14 совместим с любыми инструментами для опрессовки, имеющими матрицу под двойные втулочные наконечники. Перед монтажом зачистите изоляцию с обоих проводов на длину, равную глубине втулок (не более 14 мм). Вставьте провода до упора, затем плотно обожмите специальным клещами. Не используйте плоскогубцы - это снижает контактное давление и увеличивает риск перегрева. Кабель должен быть многожильным; для одножильных проводов лучше применять другие типы наконечников.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ Р МЭК 60947-7-1 и EN 60947-7-1. Изоляция выполнена из самозатухающего PVC, что исключает распространение горения. Цвет изоляции - синий - соответствует принятой цветовой маркировке для низковольтных цепей. Применение лужёной меди повышает долговечность контакта в условиях повышенной влажности.

Преимущества

• Два канала в одном корпусе - экономия места в клеммах и ускорение монтажа
• Изолированный фланец - исключает необходимость в дополнительной термоусадке или изоленте
• Лужёная поверхность - устойчивость к коррозии, особенно важна в промышленной среде
• Стандартная форма - совместим с большинством клеммных блоков и автоматических выключателей
• Высокая механическая прочность после опрессовки - предотвращает выпадение проводов

Ограничения применения

• Не предназначены для алюминиевых проводов - возможен химический гальванический эффект
• Не рекомендуются для частых вибраций без дополнительной фиксации - может возникнуть люфт
• Работают только при температуре от –40C до +80C - выше указанного диапазона изоляция деформируется
• Не подходят для высокочастотных цепей - из-за поверхностного эффекта в двойной втулке
• Запрещено использовать при напряжении свыше 1000 В - не сертифицированы для высоковольтных систем

Примеры использования

• Подключение двух выходных проводов от датчика к клемме PLC
• Объединение фазного и нулевого проводов перед входом в автоматический выключатель
• Соединение параллельных проводов в распределительном щите
• Монтаж в панелях управления насосами, компрессорами и конвейерами

Практические советы

• Перед установкой проверьте соответствие сечений проводов - один должен быть 16 мм2, второй - 14 мм2. Не смешивайте с другими значениями.
• При использовании в сырых помещениях (например, на улице или в цехах с мойкой) дополнительно контролируйте герметичность клеммы.
• При закручивании болта в клемму не перетягивайте - это может повредить изоляционный фланец.
• Храните в сухом месте, избегайте прямого солнечного света - срок службы PVC сохранится полностью.
• Для массового монтажа выбирайте упаковки по 100 штук - так выгоднее и удобнее в работе.
