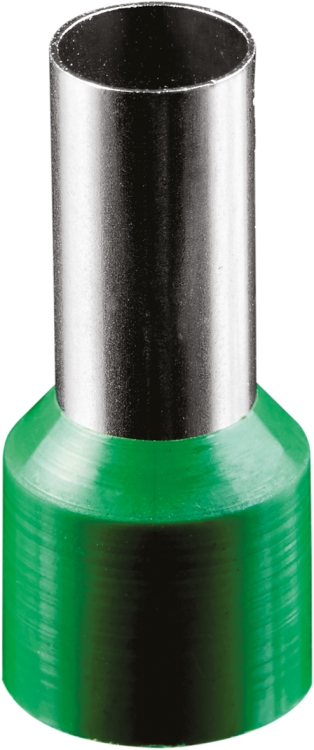

Наконечник НШВИ 16

Изолированные втулочные наконечники для опрессовки многопроволочных медных проводов сечением 16 мм кв.. Применяются в щитах учета, распределительных шкафах, при подключении оборудования.

Как выбрать

Основные технические параметры, влияющие на совместимость и надёжность соединения:

• Сечение проводника: должно точно соответствовать 16 мм кв.. Указание "до 16 мм кв." недопустимо - требуется строго соответствие для безопасного контакта.
• Материал и покрытие: медь с лужением предотвращает окисление и снижает переходное сопротивление. Латунь менее эффективна при длительной нагрузке.
• Длина втулки: от 12 до 30+ мм. Короткие (12-14 мм) - стандарт для большинства клеммников. Длинные (>20 мм) используются при частых переподключениях или глубоких зажимах.
• Тип конструкции: одиночные (под один провод) и двойные (НШВИ(2)) позволяют подключить два провода одной втулкой - актуально для шлейфов.
• Метод монтажа: опрессовка клещами - основной способ. Обжимные модели из латуни требуют аккуратности: мягкий металл деформируется при перетяжке.

Выбор по характеристикам

Стандартные наконечники НШВИ 16-12 (L=12 мм)

Наиболее распространённый размер. Подходит для подключения к автоматам, клеммникам, модульным устройствам. Диаметр втулки ~5.8-6.3 мм - точное попадание в жилу 16 мм кв.. Выполнены из лужёной меди, изоляция из полипропилена или ПВХ. Различия в ценах связаны с брендом, упаковкой и материалом изоляции. Полипропилен термостойкий (до 105  град. C), ПВХ - дешевле, но хуже переносит нагрев.

Товары: [1] [2] [3] [4]

Удлинённые наконечники (L > 20 мм)

Имеют длину втулки от 22 до почти 30 мм. Такие габариты нужны при работе с оборудованием, где клемма расположена глубоко внутри корпуса, или при необходимости многократного демонтажа - длинная втулка даёт запас для повторной опрессовки. Конструктивно аналогичны базовым, но дороже из-за расхода материала.

Товары: [5] [6] [7] [8]

Двойные наконечники (НШВИ(2))

Позволяют подключить два провода сечением 16 мм кв. одним наконечником. Используются при создании шлейфов между автоматами или при разделении питания. Важно: суммарное сечение остаётся 16 мм кв. на выход, поэтому нельзя загружать обе втулки под максимум. Длина 14 мм - чуть больше стандарта, чтобы вместить две жилы.

Товары: [9] [10] [11] [12]

Наконечники из латуни с обжимом

Произведены из латуни, покрыты лужением. Отличаются способом монтажа - обжим, а не опрессовка. Хотя некоторые производители указывают "под опрессовку", реальная прочность ниже: латунь твёрже меди, плохо деформируется, риск повреждения жилы выше. Также встречаются экземпляры с большим внутренним диаметром (~8.7 мм), что допускает люфт при сборке. Экономия на цене, но потенциально - потеря качества контакта.

Товары: [13] [14] [15] [16] [17]

Выбор по бюджету

Бюджетные решения

Подходят для временных подключений, малонагруженных цепей, прототипирования. Чаще всего выполнены из латуни или имеют меньшую длину втулки. Компромисс: сниженная механическая прочность, повышенное сопротивление контакта при длительной нагрузке. Пластик (ПВХ) менее стоек к тепловому воздействию. При активном использовании возможен перегрев.

Товары: [14] [18] [19] [20] [21]

Средний сегмент

Оптимальный баланс цены и качества. Материал - медь с лужением, изоляция из полипропилена, длина втулки 12-14 мм. Соответствует ГОСТ и практике электромонтажа. Подходит для щитов, коммерческих объектов, квартир. Надёжный контакт, устойчивость к вибрации и температурным колебаниям.

Товары: [1] [2] [3] [4] [22] [16] [12]

Высокий ценовой сегмент

Включает удлинённые и двойные модели в большой упаковке. Получаете запас по длине втулки, удобство монтажа в труднодоступных местах, возможность ремонта без замены провода. Цена выше из-за увеличенного веса меди и технологичности. Оправдан при масштабных проектах, где важна ремонтопригодность и скорость монтажа.

Товары: [5] [6] [7] [8] [10] [9]

Выводы

Если нужен надёжный контакт для щита - выбирайте медные наконечники с длиной 12 мм: [1] [2] [3]. Для шлейфов подойдут двойные модели: [9] [12]. При ограниченном бюджете можно взять латунные версии ([14] [13]), но проверьте качество обжима. Для частых переподключений или глубоких клемм берите удлинённые: [5] [6]. Избегайте несоответствий по сечению - все представленные товары заявлены как 16 мм кв., однако у латунных моделей встречается заниженная точность посадки.
