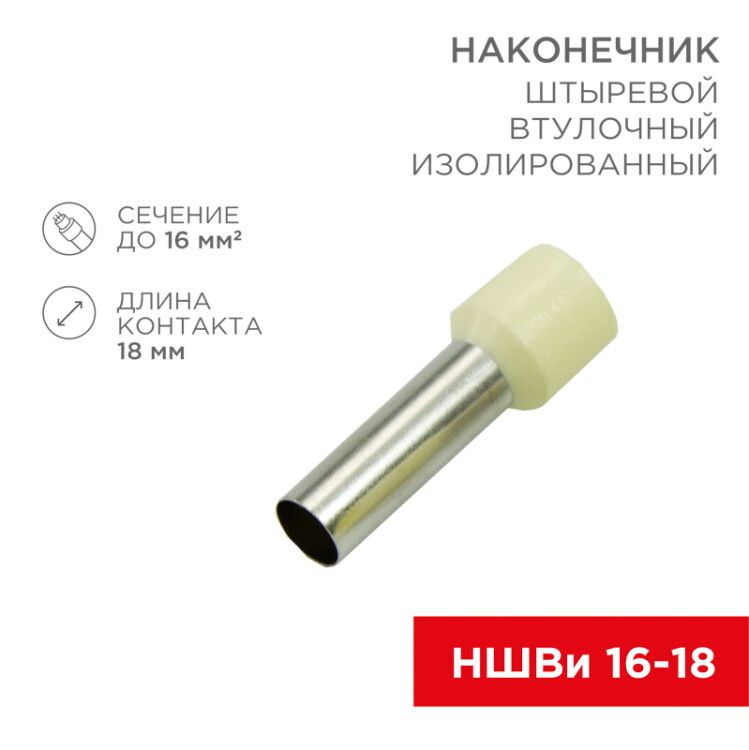

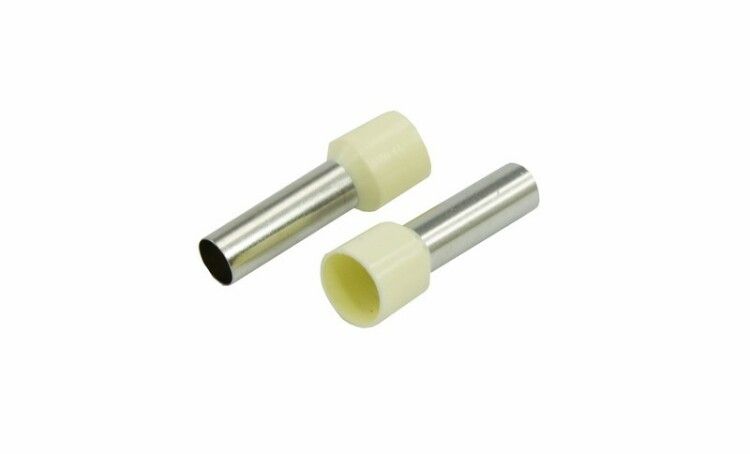

Наконечник штыревой втулочный изолированный F-18 мм 16 мм² (НШВи 16-18) слоновая кость | 08-1828 REXANT MEET

Наконечник штыревой втулочный изолированный F-18 мм 16 мм2 (НШВи 16-18) слоновая кость от Rexant обеспечивает надёжное и быстрое соединение многожильных медных проводов сечением 16 мм2. Применяется в промышленном и бытовом оборудовании, где требуется прочное, изолированное и долговечное контактное соединение.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных медных проводов перед подключением к клеммам, разъёмам или зажимам оборудования. Он исключает необходимость облуживания или скручивания жил, снижает риск перегрева и улучшает надёжность контакта. Подходит для установки в распределительных щитах, на станках, конвейерах, системах автоматизации, освещении и другом электрооборудовании с требованием к качественному обжиму.

Технические характеристики

• Поперечное сечение провода: 16 мм2
• Длина втулки: 18 мм
• Диаметр отверстия: 6,2 мм - подходит для болтов M6
• Материал втулки: латунь с лужёным покрытием - повышает антикоррозийную стойкость и проводимость
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам и влаге
• Тип монтажа: обжимной - требует специальный инструмент
• Форма фланца: трубчатая - позволяет легко вводить провод
• Цвет изоляции: слоновая кость - визуальное отличие от других типов, упрощает идентификацию
• Количество проводов на один наконечник: 1 (не предназначены для двойного подключения)

Совместимость и монтаж

Наконечник НШВи 16-18 совместим с обжимными инструментами, поддерживающими сечение до 16 мм2. Для правильного монтажа используйте кримперы: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед обжимом зачистите изоляцию провода на длину втулки - около 18 мм. Убедитесь, что все жилы полностью вошли в втулку, и не выступают за её край. Обжим должен быть равномерным, без трещин в изоляции.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для электромонтажа. Лужёное покрытие предотвращает окисление латуни, сохраняя низкое переходное сопротивление. Изоляция ПВХ не поддерживает горение и устойчива к большинству бытовых химикатов. Однако не предназначен для постоянного нахождения под прямыми солнечными лучами или в условиях высоких температур выше +70 C.

Преимущества

• Удобная коническая манжета из ПВХ облегчает введение многожильного провода в втулку
• Лужёное покрытие увеличивает срок службы контакта в условиях повышенной влажности
• Изолированная конструкция исключает случайные замыкания и защищает от внешнего воздействия
• Яркий цвет «слоновая кость» упрощает визуальный контроль и классификацию в распределительных щитах
• Высокая механическая прочность латунной втулки гарантирует устойчивость к вибрациям

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных медных
• Работает при температуре от -40 C до +70 C - не подходит для экстремальных условий
• Запрещено использовать с алюминиевыми проводами - материал втулки несовместим
• Не допускается повторное использование после демонтажа - обжим нарушает структуру металла
• Не предназначен для открытой прокладки вне корпуса - изоляция не защищена от UV-излучения

Примеры использования

• Подключение силового кабеля к клеммнику в частном домашнем щитке
• Монтаж проводов на термореле или контакторы в промышленных пультах управления
• Соединение проводов в цепях питания насосов, компрессоров, вентиляторов
• Установка в распределительных коробках на объектах с высокой влажностью (бассейны, теплицы)

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 16 мм2. Меньшие провода не будут плотно фиксироваться, большие - не войдут в втулку
• Используйте только рекомендованные кримперы. Неправильно выбранный инструмент может повредить изоляцию или вызвать плохой контакт
• При работе в местах с возможным попаданием воды - дополнительно герметизируйте место входа провода в наконечник термоусадкой
• При групповой прокладке нескольких наконечников НШВи 16-18 от Rexant - соблюдайте минимальный радиус изгиба провода, чтобы не деформировать изоляцию
• Артикулы etm08-1828 и 08-1828 - это одна и та же модель. Разница лишь в оформлении каталога. Выбирайте по доступности.
