Наконечник-гильза с изолированным фланцем для жилы сечением 16кв.мм, длина контактной части 18мм, синий (НШВИ 16-18) | IF16-18BL DKC ДКС

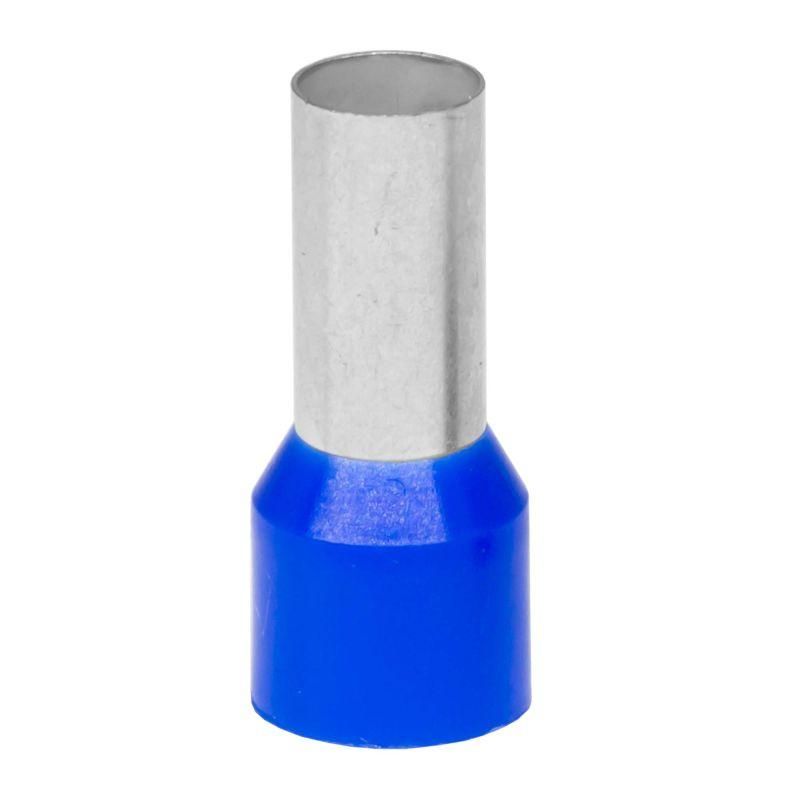

Наконечник-гильза с изолированным фланцем НШВИ 16-18 от DKC (ДКС) предназначен для надёжного оконцевания многожильных медных проводов сечением 16 мм2. Благодаря изолированному фланцу и лужёной меди обеспечивает безопасное соединение без необходимости дополнительной изоляции. Артикул if16-18bl соответствует серии Quadro и подходит для промышленной автоматизации, распределительных щитов и силовой электроники.

Назначение и область применения

Наконечник-гильза НШВИ 16-18 используется для оконцевания многожильных проводников, чтобы предотвратить расслоение жил при зажиме в клеммах, выключателях, контакторах и автоматических выключателях. Подходит для установки в шины, клеммники и болтовые соединения. Применяется в системах управления, на станках, конвейерах, в распределительных щитах и других местах, где требуется прочное и долговечное соединение.

Технические характеристики

• Поперечное сечение жилы: 16 мм2 (соответствует AWG 6)
• Длина контактной части: 18 мм - оптимальна для стандартных клемм и болтовых зажимов
• Материал контактной части: медь М0, высокой проводимости
• Покрытие: лужёное (олово с висмутом) - улучшает контакт, снижает окисление
• Материал изоляции: полипропилен (PP) - не поддерживает горение, класс UL94 HB
• Цвет изоляции: синий - стандартизированная цветовая идентификация для сечения 16 мм2
• Тип конструкции: стандартная - одноразовый, несъёмный фланец
• Проклеенность: да - клей внутри изоляции фиксирует жилы после обжима
• Содержание галогенов: да - не является негалогенной конструкцией
• Устойчивость к короткому замыканию: да - выдерживает импульсы тока до предельных значений для данного сечения
• Идентификационный флажок: да - позволяет легко определить тип и сечение при визуальном осмотре

Совместимость и монтаж

Наконечник-гильза НШВИ 16-18 совместим с любыми клеммами и зажимами, рассчитанными на провода 16 мм2. Для монтажа используйте обжимной инструмент с матрицей для сечения 16 мм2 и типа “гильза”. Обжим должен быть выполнен равномерно - давление должно охватывать всю длину контактной части. Клей внутри изоляции активируется при температуре обжима и плотно фиксирует все жилы, исключая их выпадение. Убедитесь, что внешний диаметр изоляции (около 10–11 мм) свободно проходит через клемму или корпус устройства.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение (UL94 HB), что снижает риск распространения пламени. Конструкция не содержит свинца, однако содержит галогены - поэтому не рекомендован для применений, требующих негалогенных материалов (например, в метро, тоннелях, судостроении). Соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-1 для наконечников. Устойчивость к короткому замыканию проверена в соответствии с нормами для медных проводников указанного сечения.

Преимущества

• Автоматическая фиксация жил за счёт внутреннего клея - не нужна предварительная скрутка
• Гладкая внутренняя поверхность изоляции - отсутствие заусенцев, которые могли бы повредить жилы
• Высокая электропроводность благодаря лужению с висмутом - меньше нагрев при нагрузке
• Цветная изоляция - ускоряет идентификацию сечения при обслуживании
• Фланец изолирует зажимную часть - исключает случайные прикосновения к токоведущим элементам

Ограничения применения

• Не применяется для одножильных проводов - предназначена только для многожильных
• Не подходит для сред с повышенными требованиями к негалогенному составу (например, в закрытых транспортных системах)
• Не допускается повторный обжим - после первого снятия контактная часть деформируется
• Максимальная рабочая температура изоляции - +105 C; выше - возможна потеря механической прочности
• Не использовать в условиях постоянного воздействия масла, растворителей или агрессивных химикатов - полипропилен не устойчив к ним

Примеры использования

• Подключение мощных двигателей в панелях управления
• Запитка частотных преобразователей и контакторов
• Соединение шинных групп в распределительных щитах
• Обжим проводов в клеммных колодках Siemens, ABB, Schneider Electric
• Электромонтаж в цехах с высокими вибрациями - фиксация жил предотвращает ослабление контакта

Практические советы

• Перед обжимом удалите изоляцию точно на длину контактной части - 18 мм. Перебор - риск оголённых жил, недобор - плохой контакт
• Выбирайте обжимной инструмент с регулировкой усилия - пережим деформирует гильзу, слабый обжим - плохой контакт
• Проверьте соответствие диаметра клеммы и внешнего диаметра изоляции - если слишком велико, не войдёт в корпус
• Для удобства сборки используйте наконечники одного цвета и серии - это ускоряет диагностику и ремонт
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие может повлиять на адгезию клея
