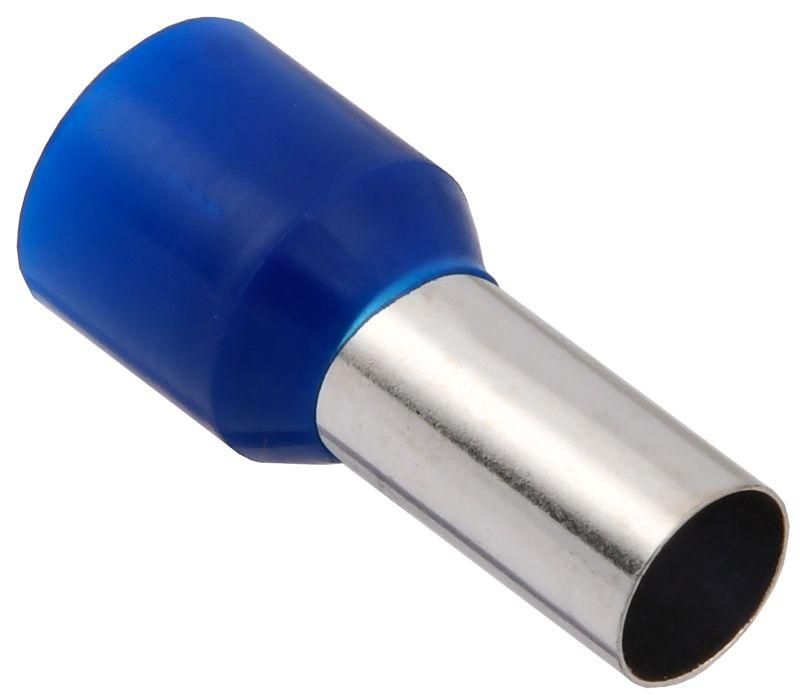

Наконечник НШВИ 16-12 16мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-012-016-100-G IEK

Наконечник НШВИ 16-12 16 мм2 с изолированным фланцем (100 шт/упак) от GENERICA и IEK предназначен для надёжного соединения многожильных медных проводов сечением 16 мм2 через опрессовку. Изделие с синей изоляцией и лужёной медной втулкой обеспечивает устойчивый контакт в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Наконечник НШВИ 16-12 16 мм2 с изолированным фланцем применяется для оконцевания многожильных медных проводов в электрических цепях переменного и постоянного тока. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам, зажимам распределительных щитов и другим устройствам с болтовыми соединениями. Часто используется в промышленном оборудовании, системах автоматизации, на объектах ЖКХ и энергетике.

Технические характеристики

• Поперечное сечение: 16 мм2 - рассчитан на ток до 80–90 А (в зависимости от условий монтажа)
• Длина втулки: 12 мм - достаточна для плотной опрессовки многожильных проводов
• Материал втулки: медь, лужёная - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: PVC, синего цвета - защищает от случайного замыкания, легко различима визуально
• Форма фланца: трубчатая - позволяет использовать стандартные клещи для опрессовки
• Срок службы: 5 лет - при соблюдении условий эксплуатации и температурного режима
• Упаковка: 100 штук в одной упаковке - удобно для крупных проектов и запаса на складе

Совместимость и монтаж

Наконечник НШВИ 16-12 16 мм2 совместим с любыми инструментами для опрессовки, имеющими матрицу под сечение 16 мм2. Для качественного соединения используйте специальные гидравлические или ручные клещи с регулируемым усилием. Убедитесь, что провод полностью вставлен в втулку - не допускайте выступающих жил. После опрессовки проверьте прочность соединения легким рывком. Изолированный фланец не требует дополнительной термоусадки или изоленты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-84 и международному стандарту IEC 60947-7-1. Лужёная поверхность снижает риск окисления, а изоляция из PVC устойчива к перегреву до +105 C. Применяется в сетях напряжением до 1000 В переменного и постоянного тока.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной изоляции после монтажа
• Лужёная медь предотвращает коррозию даже в агрессивных средах (высокая влажность, химические испарения)
• Синий цвет изоляции упрощает визуальную идентификацию сечения провода
• Трубчатая форма фланца гарантирует равномерное распределение давления при опрессовке
• Высокая долговечность - срок службы 5 лет при нормальных условиях

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке
• Работает только с медными жилами; несовместима с алюминием
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации
• Изоляция из PVC не подходит для высоких температур выше +105 C - избегайте установки рядом с нагревательными элементами
• Не следует использовать в открытых наружных установках без защиты от УФ-излучения

Примеры использования

• Подключение силового кабеля 16 мм2 к входному автомату в щите управления
• Завершение жил кабеля на клеммах частотного преобразователя
• Обжим проводов в распределительных коробках промышленных станков
• Соединение заземляющего проводника с контуром заземления
• Монтаж в цепях управления конвейеров, насосных станций, компрессоров

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину втулки - 12 мм. Лишняя изоляция внутри втулки снижает качество контакта
• Выбирайте клещи с матрицей, помеченной как “16 мм2” - использование неверного инструмента приведёт к плохому обжиму
• Проверяйте посадочный диаметр клеммы: он должен соответствовать внешнему диаметру фланца (обычно около 6–7 мм)
• Храните упаковку в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на адгезию
• При массовой работе закупайте сразу несколько упаковок - 100 штук достаточно для одного крупного объекта, но расход зависит от сложности системы
