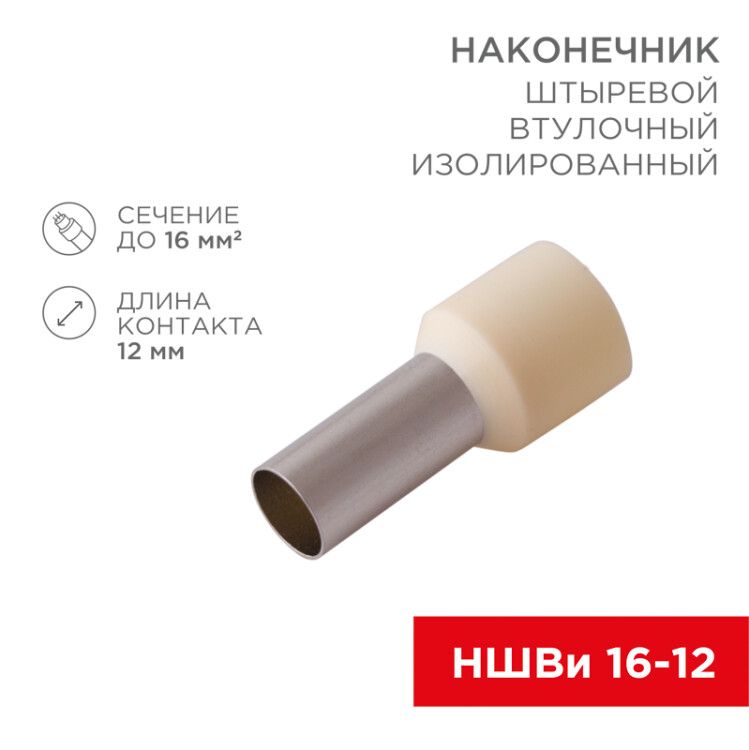

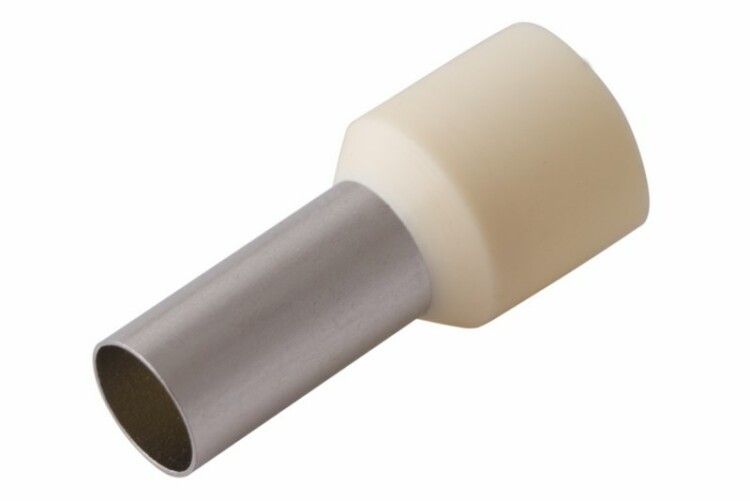

Наконечник штыревой втулочный изолированный F-12 мм 16 мм² (НШВи 16-12) слоновая кость | 08-0832 REXANT MEET

Наконечник штыревой втулочный изолированный F-12 мм 16 мм2 (НШВи 16-12) слоновая кость от Rexant обеспечивает надёжное и безопасное соединение многожильных медных проводов сечением до 16 мм2 через обжим. Применяется в распределительных щитах, промышленном оборудовании и автоматике.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного контакта между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контактами реле или силовой аппаратуры. Особенно эффективен там, где требуется исключить ослабление контакта из-за перегрузок или вибраций. Подходит для установки в электрощитах, на станках, конвейерах, системах освещения и управления.

Технические характеристики

• Сечение провода: 16 мм2
• Диаметр отверстия: 6,2 мм - совместим с болтами M5–M6
• Длина втулки: 12 мм - достаточна для устойчивого обжима
• Материал втулки: латунь с лужёным покрытием - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Изоляция: Поливинилхлорид (ПВХ) - термостойкий, гибкий материал, сохраняющий форму при температуре до +105 C
• Цвет изоляции: слоновая кость - позволяет легко отличать цепи при обслуживании
• Тип монтажа: обжимной - требует специальный инструмент
• Форма фланца: трубчатая - равномерное давление при обжиме

Совместимость и монтаж

Наконечник НШВи 16-12 рассчитан на один многожильный провод сечением 16 мм2. Его можно использовать для подключения двух проводов одновременно - они помещаются внутри одной втулки перед обжимом. Для правильного монтажа необходим обжимной инструмент:

• HT-8164 (артикул 12-3206)
• HT-301E (артикул 12-3114)
• HT-301S (артикулы 12-3119, 12-3019-4)

Перед обжимом обязательно зачистите изоляцию провода точно на длину втулки - около 12 мм. Манжета из ПВХ облегчает введение жил, предотвращая их деформацию. Обжим должен выполняться плотно, без трещин и перекосов - проверьте качество после операции.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в соответствии с ГОСТ Р 50044.2-92 и IEC 60947-7-1. Лужённая поверхность снижает риск оксидирования, что важно для длительной работы в условиях повышенной влажности. Изоляция ПВХ не распространяет горение и устойчива к механическим нагрузкам.

Преимущества

• Устраняет необходимость вручную лудить провода - экономит время и снижает вероятность брака
• Изолированная конструкция защищает от случайного контакта с другими элементами
• Поддерживает двойное подключение - два провода в одном наконечнике
• Лужёное покрытие увеличивает срок службы контакта в агрессивной среде
• Яркая цветовая маркировка ускоряет диагностику и ремонт

Ограничения применения

• Не предназначены для одноядерных твёрдых проводов - возможен разрыв жил при обжиме
• Работают только при использовании подходящего обжимного инструмента - попытки затянуть плоскогубцами приведут к плохому контакту
• Не рекомендованы для постоянного погружения в жидкости - хотя изоляция IP67, сама втулка не герметична
• Максимальная рабочая температура - +105 C; выше этого значения изоляция начинает деформироваться

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Запитка двигателей переменного тока на производстве
• Соединение проводов в контроллере системы вентиляции
• Монтаж сигнализационных цепей в пищевой промышленности - благодаря лужению и ПВХ устойчив к мойке и пару

Практические советы

• Выбирайте наконечники с учётом точного диаметра болта - здесь 6,2 мм идеально подходит под M5/M6
• Проверяйте соответствие сечения провода - использование меньшего провода (например, 10 мм2) в этом наконечнике допустимо, но большего - запрещено
• При работе в сыром месте используйте этот наконечник вместо неизолированных аналогов - он даёт дополнительную защиту
• Храните в сухом месте - даже с изоляцией, латунь может окисляться при высокой влажности
• Артикулы 08-0832 и etm08-0832 - это одна и та же модель, просто разные номера поставщика. Убедитесь, что заказываете именно N ШВи 16-12 слоновая кость от Rexant.
