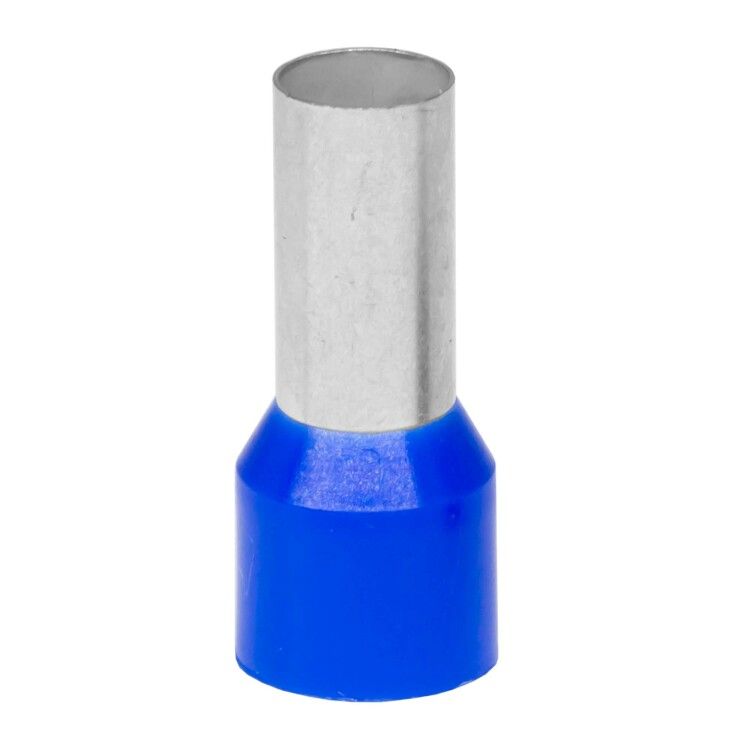

Наконечник-гильза с изол. фланцем для жилы сечением 16кв.мм, длина контактной части 14мм, синий | IF16-14BL DKC ДКС

Наконечник-гильза с изолированным фланцем DKC if16-14bl предназначен для надёжного соединения многожильных медных проводников сечением 16 мм2. Благодаря изолированному фланцу и лужёной меди он обеспечивает безопасную и долговечную коммутацию в распределительных щитах, на станках и других устройствах промышленной автоматизации.

Назначение и область применения

Наконечник-гильза с изолированным фланцем DKC if16-14bl используется для оконцевания многожильных проводов сечением 16 мм2 перед установкой в клеммы, зажимы и контакты. Применяется в силовых цепях, системах управления, электрооборудовании станков, конвейеров, шкафах автоматики и распределительных щитах. Изолированный фланец исключает риск случайного замыкания на корпус или соседние токоведущие элементы.

Технические характеристики

• Поперечное сечение жилы: 16 мм2 (соответствует AWG 6)
• Длина контактной части: 14 мм
• Материал контактной части: медь М0, лужёная (олово с висмутом)
• Материал изоляции: полипропилен (PP), не поддерживающий горение (UL94 HB)
• Цвет изоляции: синий
• Форма фланца: трубчатая
• Проклеенная изоляция: да - уплотнение предотвращает попадание влаги и пыли внутрь
• Содержание галогенов: да - не соответствует требованиям Low Smoke Zero Halogen (LSZH)
• Упаковка: есть - комплектация рассчитана на удобное хранение и использование

Совместимость и монтаж

Наконечник-гильза DKC if16-14bl совместим с клеммами и болтовыми зажимами, рассчитанными на провода 16 мм2. Для монтажа используйте обжимной инструмент с матрицей для сечений 16 мм2 и типом “трубчатый наконечник”. Обжим должен быть равномерным - проверьте, что металл заполнен полностью, а изоляция не деформируется. Убедитесь, что посадочный диаметр клеммы соответствует внешнему диаметру наконечника (обычно около 8–9 мм).

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение согласно UL94 HB. Это снижает риск распространения пламени при перегреве. Однако материал содержит галогены - поэтому наконечник-гильза не рекомендован для применений в закрытых помещениях с высокими требованиями к безопасности дыма и токсичности (например, метро, больницы, тоннели). Лужёное покрытие увеличивает коррозионную стойкость и улучшает контактную проводимость.

Преимущества

• Автоматическая формовка изоляции - внутри нет заусенцев, которые могли бы повредить жилы при обжиме
• Проклеенный фланец - герметизирует место входа провода, защищает от влаги и пыли
• Лужёная медь - уменьшает переходное сопротивление, продлевает срок службы контакта
• Яркая синяя изоляция - позволяет легко определить сечение визуально при обслуживании
• Стандартная форма - совместима с большинством промышленных клемм и зажимов

Ограничения применения

• Не применяйте в средах с повышенными требованиями к негорючести и низкому дымообразованию - изоляция содержит галогены
• Не допускается использование с одножильными проводами - конструкция предназначена только для многожильных
• Не подходит для частых механических нагрузок или вибраций без дополнительной фиксации - обжатый наконечник может ослабнуть
• Запрещено использовать при температуре выше +105 C - полипропилен начинает терять прочность

Примеры использования

• Подключение мощных двигателей в панелях управления
• Соединение кабелей питания в распределительных щитах
• Оконцевание проводов в промышленных контроллерах и преобразователях частоты
• Монтаж заземления в оборудовании с током до 100 А

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - 14 мм. Перебор - риск оголённых жил; недобор - плохой контакт
• Обязательно используйте правильный инструмент: обжимные клещи с регулировкой усилия и подходящей матрицей
• Проверяйте качество обжима - после сжатия наконечник должен плотно держать провод, без люфта
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на контактную поверхность
• Для серийного монтажа выбирайте партии с одинаковым номером - цвет и точность размеров могут отличаться между партиями
