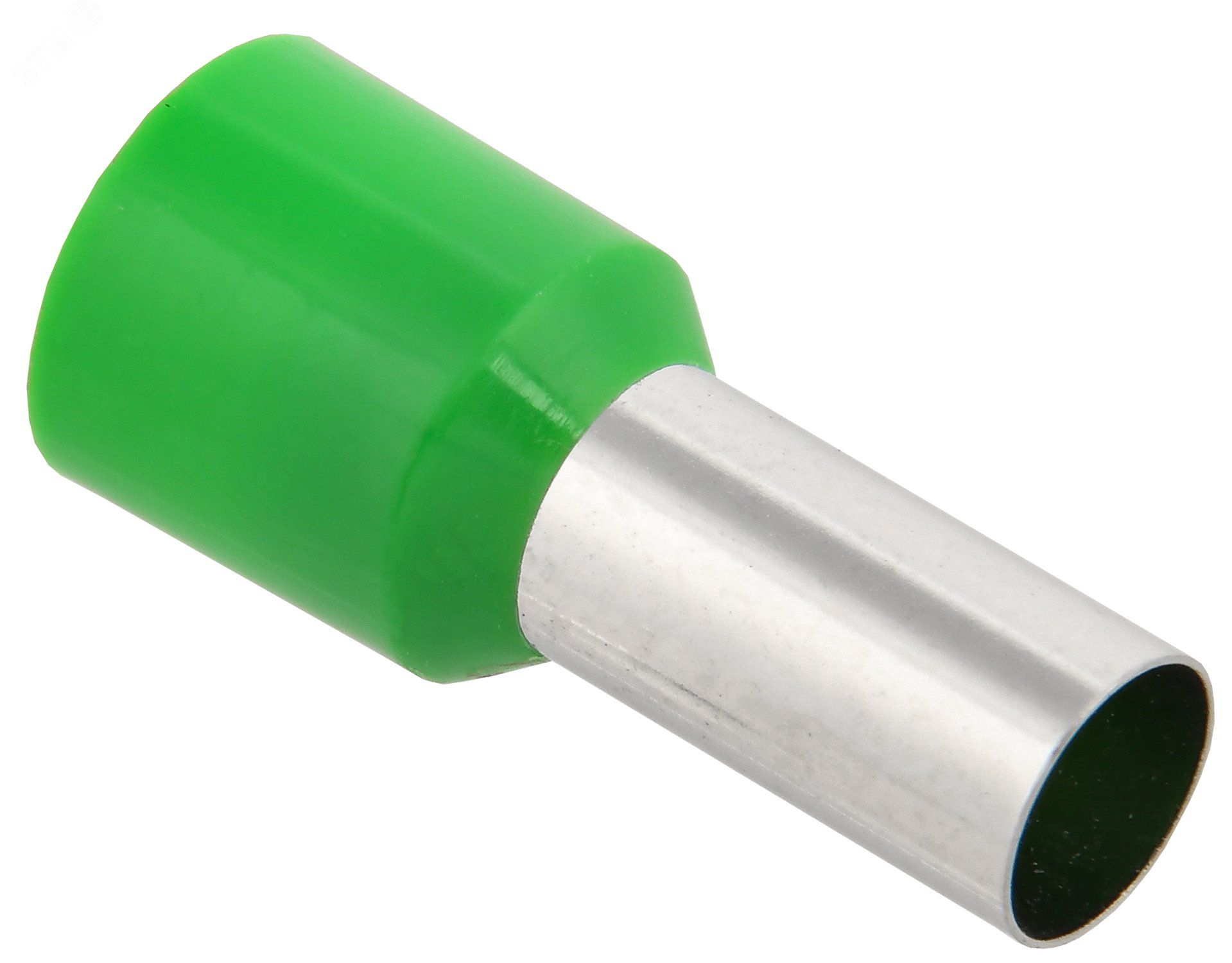

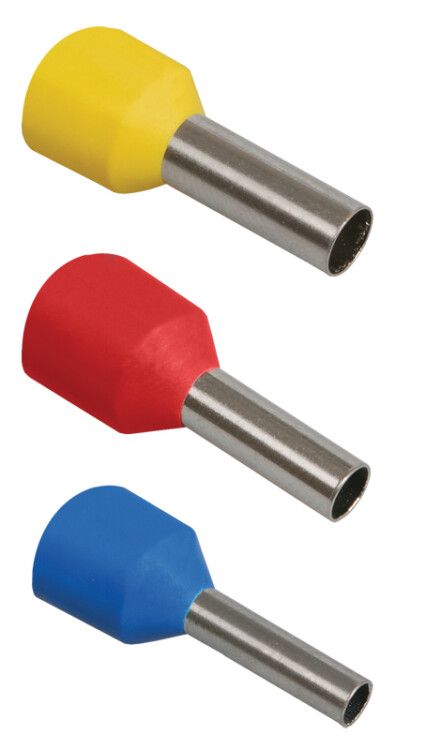

Наконечник кабельный НШВИ 16-12, 16 мм², 12 мм IEK UGN10-016-08-12

Наконечник кабельный НШВИ 16-12 зеленый (100 штук в упаковке) от IEK предназначен для надежного оконцевания многопроволочных гибких проводов сечением 16 мм2 перед подключением к клеммам оборудования. Лужёная медная втулка и PVC-изоляция обеспечивают долговечность и безопасность соединений в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Наконечник кабельный НШВИ 16-12 зеленый используется для подготовки концов многопроволочных проводов к подключению. Он позволяет исключить распад жил при затяжке в клеммах, обеспечивает плотный контакт и снижает риск перегрева. Применяется в распределительных щитах, на автоматах, контакторах, клеммных колодках, розетках и других устройствах, где требуется надежное соединение гибкого провода.

Технические характеристики

• Номинальное сечение проводника: 16 мм2 - подходит для проводов с таким сечением, например, ВВГнг-Ls 3×16 или NYM 3×16
• Материал втулки: медь, лужёная - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: поливинилхлорид (PVC) - защищает от случайного замыкания, устойчив к воздействию масла и влаги
• Диаметр внутренней части втулки: 5,8 мм - соответствует внешнему диаметру зачищенного провода 16 мм2
• Диаметр наружный: 8,8 мм - совместим с большинством стандартных клеммных зажимов
• Длина втулки: 22,4 мм - достаточна для качественной опрессовки
• Цвет изоляции: зелёный - стандартизированный цвет для обозначения сечения 16 мм2 в соответствии с ГОСТ
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Форма: стандартная - односторонняя втулка с изоляцией до основания

Совместимость и монтаж

Наконечник НШВИ 16-12 зеленый совместим с любыми клеммными зажимами, рассчитанными на провод 16 мм2 и диаметром входного отверстия до 9 мм. Для установки:

• Зачистите конец провода на длину около 20–22 мм
• Вставьте жилу в втулку до упора
• Обожмите специальным пресс-клещами с матрицей для сечения 16 мм2
• Убедитесь, что изоляция не задавлена, а металл втулки полностью охватывает жилу

Не используйте плоскогубцы или обычные клещи - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник НШВИ 16-12 зеленый соответствует требованиям ГОСТ 7385-80 и международному стандарту IEC 60947-7-1. Материалы изоляции и металлической втулки проходят проверку на термостойкость и самозатухание. Лужёное покрытие предотвращает окисление меди, что особенно важно в помещениях с высокой влажностью.

Преимущества

• Изолированная конструкция исключает риск прикосновения к токоведущим частям после монтажа
• Лужёная медь увеличивает срок службы соединения и снижает переходное сопротивление
• Чёткая цветовая маркировка (зелёный) ускоряет идентификацию сечения при обслуживании
• Высокая прочность соединения после опрессовки - не требует дополнительной фixации
• Упаковка по 100 штук - удобна для крупных проектов и минимизирует расходы на доставку

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Не подходят для работы при температуре выше +80 C длительно - PVC-изоляция начинает деформироваться
• Не рекомендуются для постоянного погружения в воду - хотя IP-класс не указан, PVC не является герметичной оболочкой
• Не используются в цепях переменного тока свыше 1000 В - требуются специализированные наконечники

Примеры использования

• Подключение силового кабеля 16 мм2 к автоматическому выключателю IEK ABB или Schneider Electric
• Присоединение проводов к клеммной колодке в распределительном щите
• Монтаж заземления через клемму PE в бытовых и промышленных системах
• Подключение проводов к тепловым реле, магнитным пускателям, частотным преобразователям

Практические советы

• Перед опрессовкой убедитесь, что зачистка провода точно соответствует длине втулки - 22,4 мм
• Выбирайте пресс-клещи с регулировкой усилия - переобжатие может повредить изоляцию, недожатие - вызовет нагрев
• Проверяйте качество обжима: втулка должна быть равномерно сплюснута, без трещин и выпирающих жил
• При работе в условиях влажности или химически активной среды дополнительно смазывайте место соединения контактной пастой
• Храните в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой
