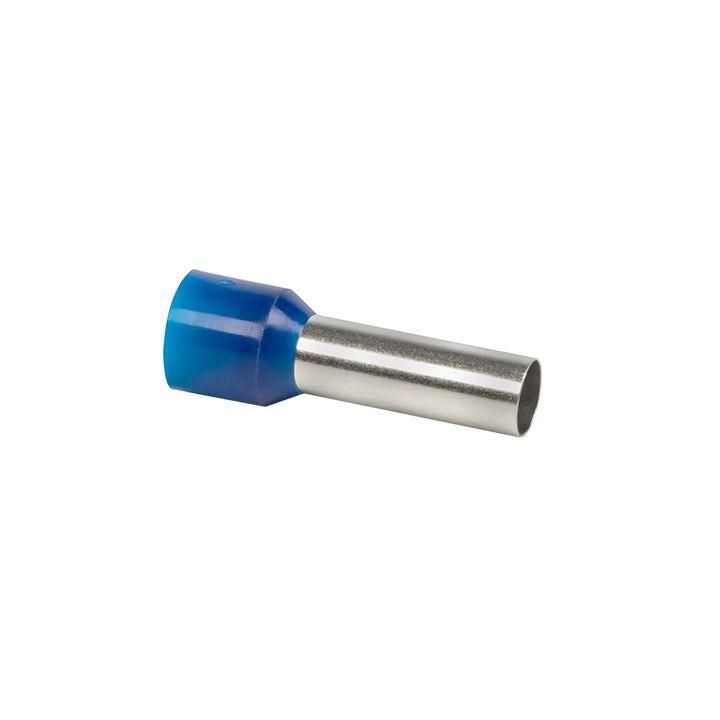

Наконечник штыревой втулочный НШвИ 16,0-18 (50шт.) EKF PROxima | nhvi-16.0-18

Наконечник штыревой втулочный НШвИ 16,0-18 от EKF PROxima - это готовый к установке соединительный элемент для многожильных медных проводов сечением 16 мм2. Благодаря лужёной медной втулке и изолирующей манжете из полипропилена, он исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая надёжность контакта. Артикул nhvi-16.0-18 рассчитан на массовое применение в распределительных щитах, панелях управления и промышленном оборудовании.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 16,0-18 предназначен для создания надёжного электрического соединения между многожильным проводом и зажимом оборудования - например, автоматическим выключателем, клеммной колодкой или контактором. Подходит для проводов типа ПВ-3, ПВС, ПУГВ и аналогичных, где требуется высокая механическая прочность и стабильность контакта. Часто используется в промышленной автоматике, системах освещения, силовых щитах и на объектах с повышенной вибрацией.

Технические характеристики

• Тип: Штыревой втулочный, одинарный
• Сечение провода: 16 мм2
• Длина втулки: 18 мм
• Материал втулки: Медь, лужёная
• Материал изоляции: Полипропилен (PP), безгалогенный
• Цвет изоляции: Желтый
• Количество в упаковке: 50 штук
• Конструкция: Стандартная, с развальцованным входом

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ 16,0-18 совместим с любыми штыревыми контактами, соответствующими стандарту DIN 46228/IEC 60947. Для установки требуется специальный пресс-клещи с матрицей для наконечников типа “штырь” сечением 16 мм2. Не требует облуживания провода - благодаря лужёной поверхности втулки и развитому входу, провод легко вставляется и фиксируется одной операцией. Убедитесь, что зачищенная часть провода полностью помещается внутри втулки (не более 18 мм), чтобы обеспечить плотную опрессовку.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р 50030.5.5. Лужёное покрытие снижает окисление меди, увеличивает срок службы контакта и предотвращает коррозию даже во влажной среде. Изоляция из полипропилена не содержит галогенов - при возгорании не выделяет токсичных газов, что важно для закрытых помещений и систем безопасности.

Преимущества

• Заменяет этап облуживания провода - экономит время и снижает риск брака
• Лужёная медь обеспечивает низкое переходное сопротивление и долгий срок службы
• Развальцованный конец втулки упрощает введение многожильного провода
• Изоляция из PP сохраняет форму и не трескается при температурных перепадах
• Жёлтый цвет позволяет быстро идентифицировать сечение провода при обслуживании

Ограничения применения

Не применяется для одножильных жестких проводов - предназначены исключительно для многожильных. Не рекомендуются для постоянного погружения в воду или работы в агрессивных химических средах. Температурный режим эксплуатации ограничен материалом изоляции: до +105 C. Не использовать с проводами меньшим сечением - возможна потеря контакта; большим - невозможно правильно заполнить втулку.

Примеры использования

• Подключение клемм автомата в распределительном щите
• Присоединение проводов к тепловым реле и контакторам
• Монтаж цепей управления на станках и конвейерах
• Соединение проводов в пультах управления и панелях АСУ ТП

Практические советы

• Перед опрессовкой проверьте, что зачистенная длина провода равна длине втулки (18 мм) - слишком длинный провод может выступать и нарушать контакт
• Используйте клещи с правильной матрицей - некорректный инструмент деформирует втулку и снижает надёжность
• При работе в условиях вибрации дополнительно используйте контргайки или фиксаторы на болтовые соединения
• Артикул nhvi-16.0-18 - идеальная замена старым нелужёным наконечникам, особенно при модернизации существующих систем
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повредить контактную поверхность
