Наконечник 93 604 NET-NSHV-16-12 (уп.50шт) NAVIGATOR 93604

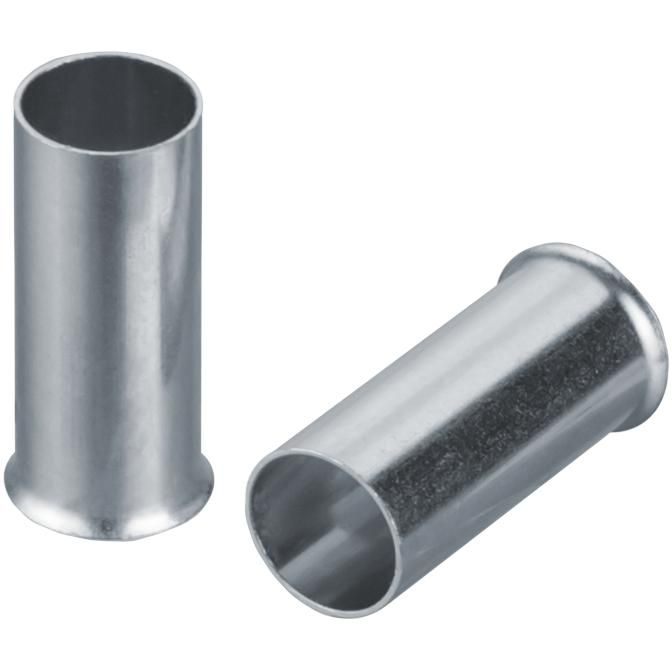

Наконечник NET-NSHV-16-12 от бренда Navigator предназначен для надёжного соединения медного провода сечением 16 мм2 с болтовыми зажимами. Артикул 93604 относится к серии NET-NSHV - линейке наконечников, оптимизированным для промышленной автоматизации и распределительных устройств.

Назначение и область применения

NET-NSHV-16-12 используется для оконцевания одножильных и многожильных медных проводов перед подключением к клеммам, шинам или контактным площадкам. Применяется в силовых цепях, где требуется прочное и долговечное соединение без потерь тока. Подходит для установки на оборудовании: панелях управления, частотных преобразователях, контакторах, щитах автоматики.

Технические характеристики

• Материал: медь, гальванизированная оловом - улучшает проводимость и защищает от окисления
• Сечение провода: 16 мм2
• Диаметр отверстия под болт: 12 мм
• Форма: трубчатый, с фланцем - обеспечивает жёсткую фиксацию и равномерное распределение усилия затяжки
• Цвет изоляции: отсутствует - наконечник не имеет изолирующего покрытия

Совместимость и монтаж

NET-NSHV-16-12 совместим с болтами M12 и соответствующими гайками, шайбами и контргайками. Для монтажа используйте обжимные клещи с матрицей под размер 16 мм2. Убедитесь, что провод полностью вошёл в трубку наконечника до упора - это исключает перегрев и плохой контакт. После обжима проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскочить.

Безопасность и стандарты

NET-NSHV-16-12 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и DIN 46228-1. Наконечник рассчитан на рабочие температуры от –40C до +105C. Не применяйте в условиях постоянного воздействия открытого пламени или агрессивных химических сред.

Преимущества

• Гальванализация оловом снижает риск окисления контакта, особенно в условиях повышенной влажности
• Жесткий фланец предотвращает деформацию при затяжке, сохраняя целостность соединения
• Высокая теплопроводность меди минимизирует нагрев в точке контакта даже при длительной нагрузке
• Стандартный размер отверстия 12 мм позволяет использовать распространённую фурнитуру M12

Ограничения применения

• Не предназначена для алюминиевых проводов - возможна электрохимическая коррозия
• Не рекомендуется применять в цепях переменного тока выше 1000 В без дополнительной изоляции
• Запрещено использование в условиях постоянного погружения в жидкости - отсутствует герметизация
• Не подходит для многократных разъединений - после нескольких демонтажей контакт теряет плотность

Примеры использования

• Подключение входного кабеля к рубильнику в распределительном щите
• Обжим фазного провода на клемме частотного преобразователя
• Соединение провода с шиной PE в ящике автоматики
• Установка на выходе контактора мощностью до 40 А

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину трубки наконечника - лишняя изоляция внутри вызывает плохой контакт
• Используйте только подходящий инструмент: некорректный обжим приводит к трещинам в меди и перегреву
• При сборке щита учитывайте посадочный диаметр 12 мм - выбирайте болты и гайки с учётом этого параметра
• Для защиты от внешних факторов можно дополнительно использовать термоусадочные трубки - они не заменят изоляцию наконечника, но повысят надёжность
• Артикул 93604 - один из самых востребованных в серии NET-NSHV; запасайте его при закупках комплектующих для промышленных систем
