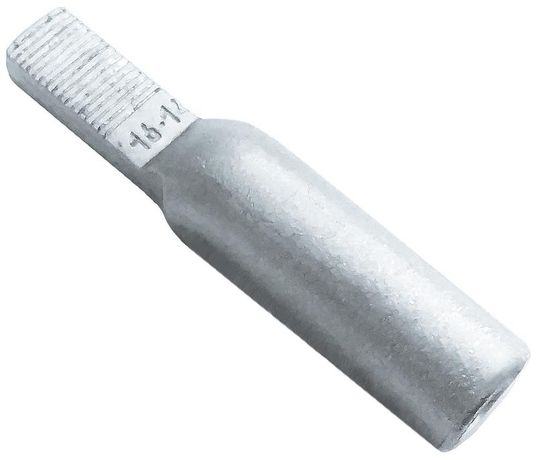

Наконечник обжимной НШл-16 (НШАл-16) 16 мм² ВК 21800031

Наконечник НШл-16 ВК - это надёжный элемент для оконцевания многопроволочных и круглых алюминиевых проводов сечением 16 кв.мм, предназначенный для соединений через опрессовку. Бренд ВК и артикул 21800031 указывают на серийную продукцию, применяемую в силовых цепях, особенно там, где важна компактность контакта.

Назначение и область применения

Наконечник НШл-16 ВК используется для подготовки концов алюминиевых проводов и кабелей перед подключением к клеммам оборудования. Он обеспечивает прочное и долговечное соединение при помощи опрессовки. Применяется в линиях электропередачи, распределительных щитах, на выводах автоматических выключателей, контакторов и других устройств с узкими контактными группами, где нельзя использовать крупные наконечники.

Технические характеристики

• Номинальное поперечное сечение: 16 кв.мм - соответствует проводам из алюминия или меди с этим сечением;
• Тип изделия: наконечник с изоляцией - защищает место соединения от внешнего воздействия;
• Материал: медная токоведущая часть, пластиковая изоляция - сочетание проводимости и безопасности;
• Количество жил: одна - предназначен для одиночного провода, не для многожильных сборок;
• Рабочий температурный диапазон: от -60 до +50 C - работает в суровых условиях, включая холодные регионы и открытые установки;
• Устойчивость к УФ-излучению: да - не теряет механическую прочность и цвет при длительном воздействии солнца;
• Гарантийный срок: 60 месяцев - подтверждает высокую надёжность материала и технологии производства.

Совместимость и монтаж

Наконечник НШл-16 ВК совместим с алюминиевыми и медными многопроволочными проводами сечением 16 кв.мм. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под размер наконечника. После опрессовки изоляция должна плотно прилегать к проводу, не пережимая жилы. Контактная часть вставляется в клемму устройства - ширина клеммы должна позволять свободное размещение наконечника без зазора или давления на корпус.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам, предъявляемым к соединениям с использованием опрессовки. Материалы не поддерживают горение, изоляция устойчива к механическому повреждению. Гарантия 5 лет свидетельствует о соответствии внутренним стандартам качества производителя ВК.

Преимущества

• Пластиковая изоляция снижает риск случайного замыкания и защищает от влаги и пыли;
• Устойчивость к УФ позволяет использовать в открытых распределительных пунктах и на улице;
• Работает при экстремально низких температурах - подходит для северных районов и холодильных установок;
• Компактная форма удобна для установки в плотно укомплектованных щитах и на малогабаритных клеммах.

Ограничения применения

• Не применяется для однопроволочных (монолитных) алюминиевых проводов - требует многопроволочной структуры для равномерной опрессовки;
• Не рекомендован для проводов сечением менее 16 кв.мм - возможен перегрев и плохой контакт;
• Не предназначен для частого демонтажа - после опрессовки наконечник не подлежит повторному использованию;
• Не следует использовать с клеммами, рассчитанными исключительно на медные наконечники - возможна химическая коррозия при смешении металлов без переходных элементов.

Примеры использования

• Подключение алюминиевого кабеля ААБл-16 к входным клеммам автомата в распределительном щите на улице;
• Соединение фазного провода в цепи управления конвейера с клеммой реле;
• Завершение алюминиевой шины в трансформаторной подстанции с ограниченным пространством между клеммами.

Практические советы

• Перед опрессовкой проверьте, что провод полностью вошёл в гильзу наконечника - не допускайте выступающих жил;
• Используйте пресс с правильной матрицей - для НШл-16 ВК обычно нужна матрица 4–5 мм;
• При работе на открытом воздухе убедитесь, что поверхность клеммы сухая - даже с УФ-защитой изоляция не спасёт от попадания воды в контакт;
• При замене старого наконечника всегда используйте новый - восстановление опрессовки невозможно и опасно;
• Обращайте внимание на посадочный диаметр клеммы - он должен точно соответствовать форме наконечника, чтобы избежать люфта и нагрева.
