Наконечник кабельный ТМЛ(DIN) 16-6 - 58653 КВТ

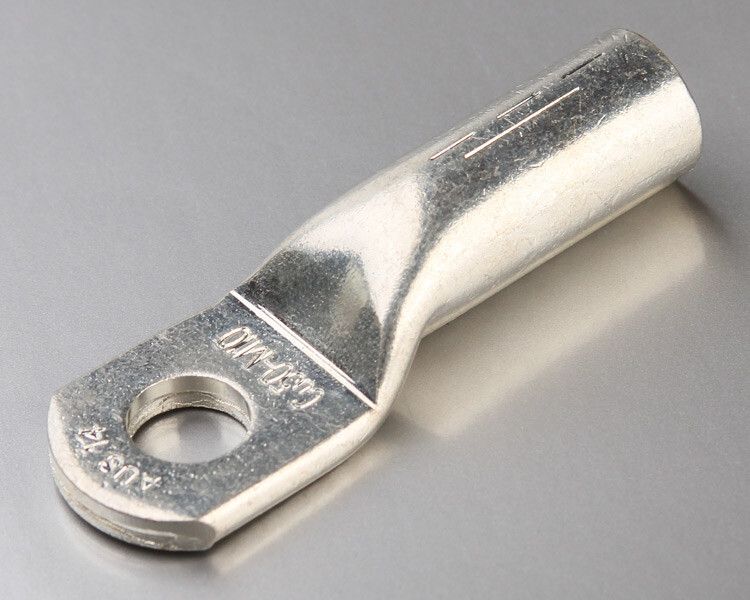

Наконечник луженый медный ТМЛ(DIN) 16-6-5,5 от бренда КВТ предназначен для надёжного оконцевания медных проводов и кабелей сечением 16 мм2 методом опрессовки. Продукт соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник луженый медный ТМЛ(DIN) 16-6-5,5 используется для создания прочного и долговечного соединения между медным проводом и зажимом, клеммой или шиной. Подходит для работы в распределительных щитах, трансформаторных подстанциях, промышленном оборудовании и энергообъектах. Особенно эффективен там, где требуется устойчивость к влаге, перепадам температур и коррозии.

Технические характеристики

• Номинальное поперечное сечение: 16 мм2 - подходит для проводов и кабелей указанного сечения
• Внутренний диаметр: 5,5 мм - точно соответствует внешнему диаметру изоляции многожильного провода 16 мм2
• Наружный диаметр: 8,5 мм - обеспечивает удобную установку в стандартные клеммы и зажимы
• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая прочность
• Покрытие: луженое (олово-висмутовое) - защищает от окисления, снижает переходное сопротивление
• Угол соединения: 180° - прямой, неизогнутый форм-фактор для компактной сборки
• Номинальное напряжение: до 35 кВ - допущен для использования в средневольтных сетях
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болтом
• Количество монтажных отверстий: 1 - совместим с одиночными болтовыми соединениями
• Стандарт: DIN 46235 - европейский эталон качества для кабельных наконечников
• Количество в упаковке: 100 шт. - оптимально для крупных проектов и запаса на объекте

Совместимость и монтаж

Наконечник луженый медный ТМЛ(DIN) 16-6-5,5 монтируется исключительно методом опрессовки специальными клещами. На трубной части нанесена двухдорожечная разметка - она указывает, где должны находиться отпечатки матриц в зависимости от их ширины. Для сечения 16 мм2 рекомендовано использовать матрицу шириной 6–9 мм. Убедитесь, что инструмент соответствует DIN 46235 - некорректная опрессовка снижает надёжность соединения. Диаметр отверстия 5,5 мм требует точного подбора жилы: не используйте провода меньшего сечения, чтобы избежать люфта и нагрева.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - самому распространённому и проверенному нормативу для медных наконечников. Напряжение до 35 кВ позволяет применять его в системах среднего класса напряжения. Луженое покрытие предотвращает образование оксидов, которые могут вызвать перегрев и отказ контакта. Соответствие стандарту гарантирует совместимость с сертифицированными клеммами и зажимами.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери мощности
• Электролитическое лужение защищает от коррозии даже в агрессивной среде
• Чёткая разметка на трубке упрощает контроль качества опрессовки
• Прямой угол (180°) позволяет экономить место в плотных распределительных устройствах
• Сертифицированное соответствие DIN 46235 повышает доверие при аудите и контроле качества

Ограничения применения

Не предназначается для использования с алюминиевыми проводами - материал наконечника несовместим с алюминием, возможна гальванопара и быстрое разрушение соединения. Не следует применять в условиях постоянного погружения в воду - хотя лужение защищает от влаги, изделие не имеет герметичной защиты IP. Также не рекомендуется многократно демонтировать и переустанавливать наконечник: после первой опрессовки металл деформируется, и повторная фиксация снижает надёжность.

Примеры использования

• Подключение медных кабелей 16 мм2 к шинам в распределительных щитах 10(6)/0,4 кВ
• Оконцевание выводов трансформаторов и реакторов
• Соединение кабелей с автоматическими выключателями и контакторами в промышленных пультах управления
• Монтаж заземляющих проводников в электроустановках до 35 кВ

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине трубки наконечника - не более того, чтобы не оставалось голых жил вне корпуса
• Используйте только подходящие по размеру матрицы - не пытайтесь “придавить” наконечник слишком узкой или широкой матрицей
• Проверьте результат опрессовки: отпечатки должны быть чёткими, равномерными, без трещин и перекосов
• Храните наконечники в сухом месте - даже лужёные изделия могут терять защитные свойства при длительном воздействии влаги и соли
• Для больших партий закупайте сразу упаковки по 100 шт. - так выгоднее, чем покупать мелкие комплекты
