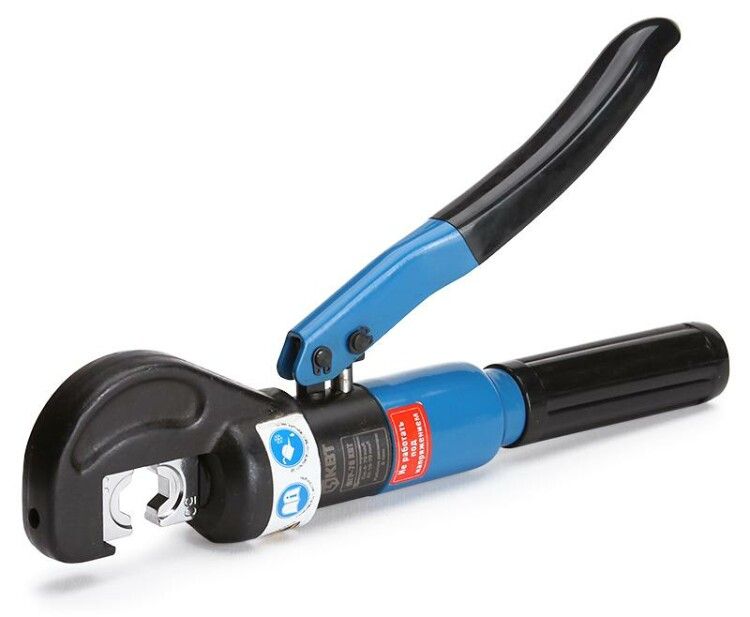

Пресс гидравлический ручной ПГР-70 серия МАСТЕР - 52065 КВТ

Пресс гидравлический ручной ПГР-70 от бренда КВТ - надёжный инструмент для обжима кабельных наконечников сечением от 4 до 70 мм2. Устройство сочетает высокую точность, прочную конструкцию и удобство работы в условиях , особенно когда требуется мобильность и контроль силы обжима.

Назначение и область применения

Пресс гидравлический ручной ПГР-70 предназначен исключительно для обжима медных и алюминиевых кабельных наконечников, ответвлений и соединителей. Подходит для работ с проводами в распределительных щитках, на подстанциях, при монтаже силового оборудования, систем заземления и освещения. Инструмент эффективен там, где недоступна электроэнергия или нужна точная регулировка усилия - например, в труднодоступных местах или на выездных объектах.

Технические характеристики

• Тип привода: гидравлический
• Управление: ручное
• Диапазон сечений: 4–70 мм2
• Производитель: КВТ
• Артикул: 52065
• Максимальное усилие: 5 тонн
• Длина хода поршня: 12 мм
• Профиль обжима: шестигранный (гексагональный)
• Материал корпуса: закалённая сталь
• Количество сменных матриц: 8
• Температурный диапазон эксплуатации: от –15 C до +50 C
• Особенность механизма: двухскоростная гидропомпа с функцией быстрого хода поршня
• Цвет: синий

Совместимость и монтаж

Пресс гидравлический ручной ПГР-70 совместим с любыми наконечниками, соответствующими ГОСТ 7385 и IEC 60947, имеющими сечение от 4 до 70 мм2. Матрицы легко фиксируются в пазах штока и головки - замена занимает менее минуты. Для правильного обжима выбирайте матрицу, точно соответствующую типу и сечению наконечника. Не используйте матрицы других моделей - они не обеспечивают требуемый профиль.

Инструмент не требует внешнего питания. Перед первым использованием проверьте уровень масла в гидросистеме - он должен находиться между метками на бачке. Пробегите насос несколько раз без нагрузки, чтобы удалить воздушные пробки.

Безопасность и стандарты

Пресс ПГР-70 изготовлен в соответствии с требованиями безопасности для ручного инструмента. Конструкция защищает пользователя от случайного срабатывания благодаря механическому клапану сброса давления. Оболочка инструмента выполнена из стали, устойчивой к ударным нагрузкам. Температурный предел (-15…+50 C) гарантирует безопасную работу в большинстве условий, кроме экстремально холодных или жарких сред.

Преимущества

• Двухскоростная помпа позволяет быстро установить поршень в начальное положение, затем переключиться на медленный, контролируемый ход - экономит время и повышает точность.
• Поворот рабочей головки на 360° даёт доступ к сложным углам и плотным участкам сборки без перемещения всего инструмента.
• Восьмёрка сменных матриц покрывает широкий спектр задач - от малых сечений до крупных силовых кабелей.
• Механизм ручного сброса давления позволяет безопасно вернуть поршень после завершения операции - снижает риск травмы.
• Кейс в комплекте обеспечивает целостность инструмента и всех принадлежностей при перевозке и хранении.

Ограничения применения

• Не предназначен для обжима термоусаживаемых соединений, трубчатых наконечников или непрофилированных контактов - только для шестигранных матриц.
• Запрещается применять для сечений выше 70 мм2 - возможен выход из строя гидравлической системы.
• Не использовать при температурах ниже –15 C - масло становится слишком вязким, что снижает эффективность и увеличивает нагрузку на насос.
• Не допускается использование с неоригинальными матрицами - некорректный профиль обжима приведёт к плохому контакту и нагреву.
• Не рекомендован для постоянной ежедневной интенсивной нагрузки более 100 циклов/час - это сокращает срок службы уплотнений и гидропомпы.

Примеры использования

• Обжим наконечников АПЛ-16 и АПЛ-70 на силовых кабелях в распределительных пунктах.
• Подключение заземляющих проводников к контурам заземления на строительных площадках.
• Монтаж кабелей в ящиках автоматики на промышленных конвейерах.
• Работы на элеваторах, тепловых пунктах, вентиляционных шахтах - где нет сети 220 В.
• Эксплуатация в аварийных службах Эnerго, при ремонте ЛЭП вне базы.

Практические советы

• Перед каждым обжимом проверяйте, правильно ли вставлена матрица - она должна полностью войти в паз и зафиксироваться без люфта.
• Частые смены матриц - смазывайте направляющие пазы машинным маслом один раз в неделю при активной работе.
• Если чувствуется повышенное сопротивление при качании рычага - немедленно прекратите работу и проверьте наличие масла и герметичность системы.
• Храните инструмент в кейсе, в сухом месте, при комнатной температуре - даже при отсутствии эксплуатации, гидравлическая система требует защиты от влаги.
• При длительном хранении (более месяца) выпустите давление через клапан сброса - так продлевается жизнь уплотнительным кольцам.
