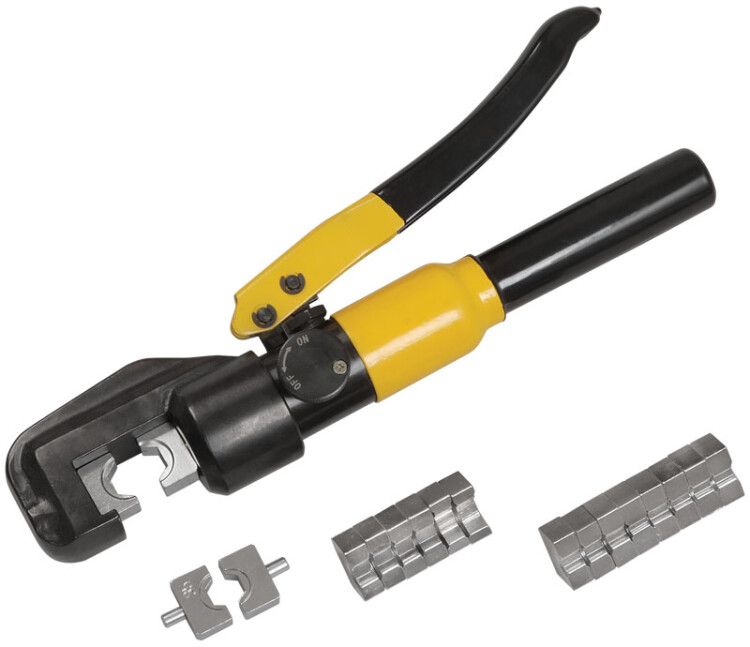

Пресс гидравлический ручной ПГР-70 4-70 мм², 45 кН IEK TKL10-001

Пресс гидравлический ручной ПГР-70 от IEK - компактный инструмент для надёжной опрессовки кабельных концевых гильз и наконечников сечением от 4 до 70 мм2. Устройство обеспечивает точную гексагональную формовку без необходимости больших физических усилий, что делает его удобным для монтажа на объектах и в условиях ограниченного доступа.

Назначение и область применения

Пресс гидравлический ручной ПГР-70 предназначен для создания механических соединений между медными или алюминиевыми жилами кабелей и кабельными концевыми гильзами либо наконечниками. Подходит для работ с проводами и кабелями, где требуется высокая надёжность контакта: распределительные щиты, трансформаторные подстанции, силовые цепи, системы заземления, промышленное оборудование.

Технические характеристики

• Усилие прессования: 45 кН - достаточно для плотной опрессовки гильз до 70 мм2
• Диапазон сечений: 4–70 мм2 - покрывает большинство распространённых кабельных сечений
• Форма опрессовки: гексагональная - обеспечивает равномерное давление и улучшенный контакт
• Тип привода: ручной - работает за счёт механического рычага, не требует электроэнергии
• Материал корпуса: сталь - прочная конструкция выдерживает частые нагрузки
• Цвет: желтый - повышает видимость на рабочих местах
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пресс гидравлический ручной ПГР-70 оснащён сменными матрицами, которые необходимо подбирать по типу и сечению гильзы или наконечника. Матрицы не входят в комплект - приобретаются отдельно. Для замены матрицы используется стандартный крепёж, доступный в сервисных наборах IEK. Перед использованием проверьте соответствие матрицы сечению кабеля - использование неверной матрицы снижает качество соединения и может повредить инструмент.

Преимущества

• Меньшее усилие по сравнению с механическими прессами - снижается утомляемость при работе
• Высокая точность формы опрессовки - гарантирует долговечный и безопасный контакт
• Легкая перенастройка - быстрая замена матриц позволяет работать с разными сечениями
• Не требует внешнего питания - можно использовать в удалённых или сложных условиях
• Прочная стальная конструкция - устойчив к износу при регулярном применении

Ограничения применения

• Не подходит для опрессовки многожильных кабелей сечением более 70 мм2 - возможен недостаточный контакт
• Не предназначен для работы с трубчатыми или круглыми наконечниками - требует специальных матриц
• Не рекомендован для постоянной интенсивной эксплуатации (более 50 операций/день) - риск перегрузки гидросистемы
• Требует наличия правильных матриц - без них инструмент функционировать не будет

Примеры использования

• Опрессовка медных гильз ГМЛ-16 и ГМЛ-50 при монтаже силового кабеля в распределительном щите
• Установка алюминиевых наконечников НА-35 на кабеле АВВГ при подключении к шине заземления
• Обжим концов кабелей в мобильных бригадах на стройплощадках без доступа к электросети
• Замена повреждённых соединений на воздушных линиях при аварийных работах

Практические советы

• Перед каждой опрессовкой проверяйте, чтобы матрица точно соответствовала сечению гильзы - используйте маркировку на матрице
• Не допускайте перекоса кабеля в матрице - это вызывает неравномерное давление и плохой контакт
• После нескольких десятков циклов смазывайте шток и поршень гидравлической системой (машинное масло 20–40 cSt)
• Храните пресс в сухом месте - влага может вызвать коррозию внутренних деталей
• При работе в холодную погоду (ниже –10C) предварительно прогрейте инструмент - гидравлическая жидкость теряет текучесть
• Для массовой работы рассмотрите возможность приобретения запасных матриц - это сэкономит время на замену
