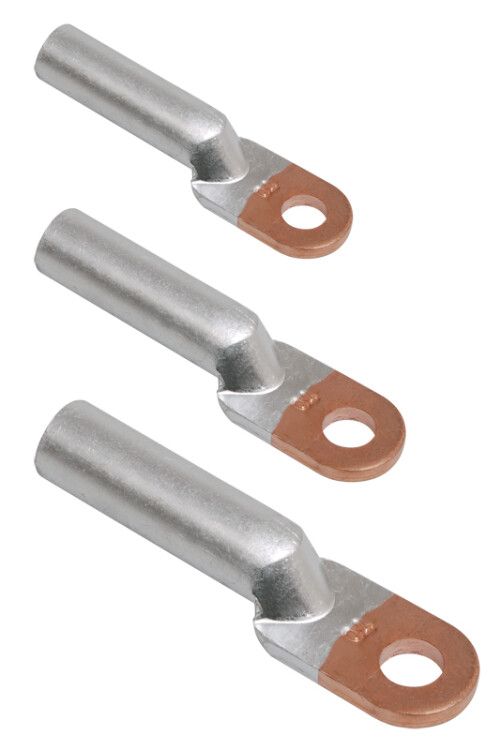

Наконечник медно-алюминиевый ТАМ 50-16-10 5 DTL-50 - UNP31-050-08-10 IEK

Наконечник медно-алюминиевый DTL-50 50 мм от IEK предназначен для надёжного соединения алюминиевых проводов с медными шинами и кабелями, предотвращая коррозию из-за гальванического эффекта. Артикул unp31-050-08-10 соответствует требованиям для силовых цепей с током до 50 мм2.

Назначение и область применения

Наконечник медно-алюминиевый DTL-50 50 мм используется там, где необходимо соединить алюминиевый проводник с медной частью системы - например, при подключении алюминиевого кабеля к медной шине в распределительном щите, на выводах автоматического выключателя или контактах коммутационного аппарата. Прямой контакт меди и алюминия вызывает электрохимическую коррозию, которая снижает надёжность соединения. Этот наконечник устраняет эту проблему за счёт композитной конструкции.

Технические характеристики

• Номинальное поперечное сечение: 50 мм2 - подходит для проводов и кабелей с таким сечением
• Материал: сочетание алюминия и меди - внутренняя часть из алюминия для соединения с алюминиевым проводом, внешняя - из меди для контакта с медной шиной
• Способ монтажа: опрессовка - требует специального инструмента для обжима
• Наружный диаметр: 16 мм - важен для выбора подходящего зажима или клеммы
• Внутренний диаметр: 10,5 мм - обеспечивает плотную посадку на многожильный провод
• Форма поперечного сечения: предназначена для многопроволочных круглых и секторных жил - совместима с большинством типов кабелей
• Цвет: серый - визуально отличается от однородных медных или алюминиевых наконечников
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-50 50 мм совместим с алюминиевыми проводами сечением 50 мм2 и медными шинами, имеющими зажимы, рассчитанные на диаметр 16 мм. Для установки требуется инструмент для опрессовки - обычные клещи не подойдут. Обжим должен выполняться по всей длине гильзы, чтобы обеспечить равномерное давление и минимальное переходное сопротивление. Перед монтажом зачистите провод от оксидной плёнки и используйте смазку против окисления, если она рекомендована производителем.

Преимущества

• Устраняет гальваническую коррозию между медью и алюминием - продлевает срок службы соединения
• Стандартная форма и размеры обеспечивают совместимость с популярными клеммами и шинами
• Высокая механическая прочность после опрессовки - не ослабевает при вибрациях и перегрузках
• Серый цвет позволяет легко отличить этот наконечник от других типов при осмотре

Ограничения применения

• Не применяется для однопроволочных (монолитных) жил - только для многопроволочных и секторных
• Не допускается использование без опрессовки - скручивание или болтовое крепление недопустимы
• Работает только при температуре в пределах нормальных условий эксплуатации - не предназначен для экстремальных сред (высокая влажность, химически активные среды без защиты)
• Срок службы 5 лет - не является вечным решением; через указанное время рекомендуется проверка состояния соединения

Примеры использования

• Подключение алюминиевого кабеля АС 50 к медной шине в главном распределительном щите
• Присоединение алюминиевой жилы к выходному контакту автомата типа IEK IEC 60947
• Соединение алюминиевого провода с медной шиной в системе заземления
• Монтаж в промышленных станках, конвейерах, где используются алюминиевые кабели и медные клеммники

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует 50 мм2 - меньшее сечение приведёт к плохому контакту, большее - к невозможности вставить провод
• Выбирайте матрицу для опрессовки, соответствующую именно этому наконечнику - не все обжимные инструменты универсальны
• Проверьте, что внутренний диаметр 10,5 мм совпадает с диаметром вашей жилы - особенно важно для секторных проводов
• После монтажа проверьте усилие затяжки в клемме - слишком слабый или слишком сильный зажим снижают надёжность
• Храните наконечник в сухом месте - даже с защитой от коррозии длительное воздействие влаги может повлиять на качество
