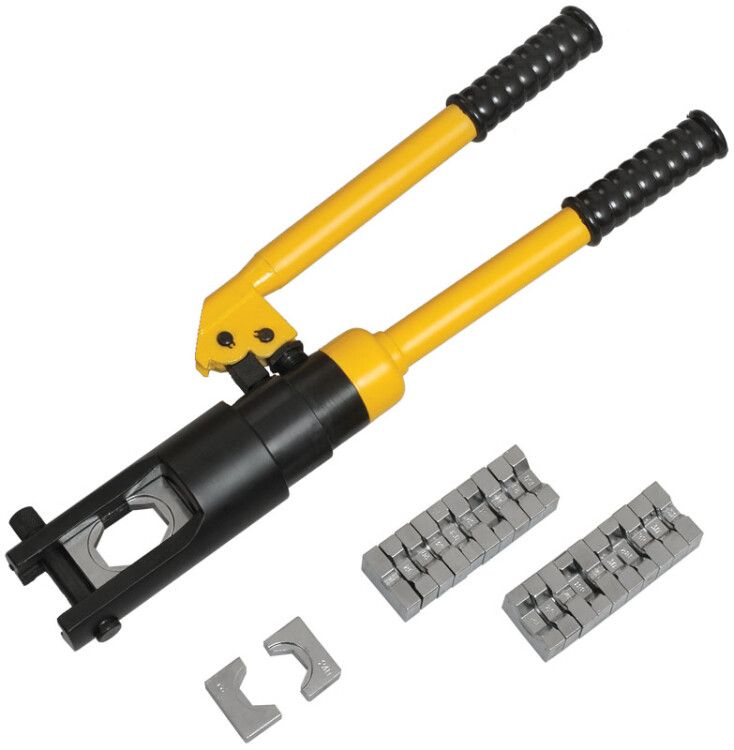

Пресс гидравлический ручной ПГР-300 (10-300 мм.кв) - TKL10-004 IEK

Пресс гидравлический ручной ПГР-300 (10-300 мм.кв) от IEK предназначен для надёжной опрессовки кабельных концевых гильз и наконечников сечением от 10 до 300 мм2. Благодаря гидравлическому приводу и сменным матрицам, этот инструмент обеспечивает качественное соединение без перегрузки оператора - идеально подходит для работ на объектах с ограниченным доступом к электроэнергии.

Назначение и область применения

Пресс гидравлический ручной ПГР-300 (10-300 мм.кв) используется для создания механических соединений между медными или алюминиевыми жилами кабеля и неизолированными наконечниками либо кабельными гильзами. Подходит для монтажа силовых кабелей, заземления, подключения оборудования на трансформаторных подстанциях, распределительных щитах, промышленных станках и линиях электропередач.

Технические характеристики

• Диапазон сечения: 10–300 мм2 - позволяет работать с проводами от малых сечений до крупных силовых кабелей
• Усилие прессования: 70 кН - достаточное давление для плотного обжатия даже толстых гильз
• Тип привода: ручной гидравлический - снижает физическую нагрузку по сравнению с рычажными прессами
• Форма опрессовки: шестигранная (гексагональная) - обеспечивает равномерное распределение давления и улучшает контактную площадь
• Материал корпуса: сталь - высокая прочность и долговечность при интенсивном использовании
• Цвет: желтый - повышает видимость на рабочей площадке
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пресс гидравлический ручной ПГР-300 (10-300 мм.кв) оснащён сменными матрицами, которые необходимо подбирать по типу и сечению наконечника или гильзы. Матрицы легко заменяются без инструмента - достаточно вынуть старую и установить новую. Убедитесь, что выбранная матрица соответствует сечению жилы (не больше и не меньше указанного диапазона). Для правильной опрессовки поместите наконечник в матрицу так, чтобы жила полностью вошла внутрь, а изоляция не попала в зону обжатия.

Преимущества

• Гидравлическая система даёт равномерное усилие - исключает деформацию наконечника и повреждение жилы
• Сменные матрицы позволяют одним устройством обслуживать широкий спектр сечений - экономят время и средства
• Нет необходимости в внешнем питании - можно использовать в удалённых местах, на высоте или в условиях отсутствия электросети
• Высокая точность формы обжатия - соответствует требованиям ГОСТ и ПУЭ для надёжных электрических контактов

Ограничения применения

• Не предназначена для опрессовки изолированных наконечников - требуется специальная матрица, которой данный пресс не комплектуется
• Не рекомендуется для работы с многожильными алюминиевыми проводами свыше 240 мм2 без предварительной проверки совместимости матрицы
• Требует регулярной смазки гидравлической системы - игнорирование этого правила снижает срок службы
• Не подходит для автоматизированного производства - только ручной режим работы

Примеры использования

• Обжатие медных наконечников НШВИ-25 на кабеле АВВГ 2×95 мм2 перед подключением к автоматическому выключателю
• Опрессовка гильзы ГАМ-185 для соединения двух кабелей СИП-4 в ответвлении ЛЭП
• Подключение заземляющего проводника 70 мм2 к контуру заземления на подстанции
• Монтаж силового кабеля 185 мм2 на трансформаторе в цеху

Практические советы

• Перед каждым использованием проверяйте, правильно ли установлена матрица - неверный выбор вызывает плохой контакт или трещины в металле
• После каждого 10–15 циклов прессования смазывайте поршень гидравлической системы маслом для прессов (например, минеральным 20W)
• Не используйте матрицы от других моделей - они могут иметь другую форму или размер, что приведёт к браку
• При работе с алюминием - слегка зачищайте поверхность жилы перед опрессовкой, чтобы убрать оксидную плёнку
• Храните пресс в сухом месте - влага вызывает коррозию деталей, особенно в механизме насоса
• Проверяйте посадочный диаметр гильзы - он должен точно совпадать с внутренним диаметром матрицы, иначе соединение будет неплотным
