Пресс гидравлический ручной ПГРc-120 Expert | pgrs-120 EKF

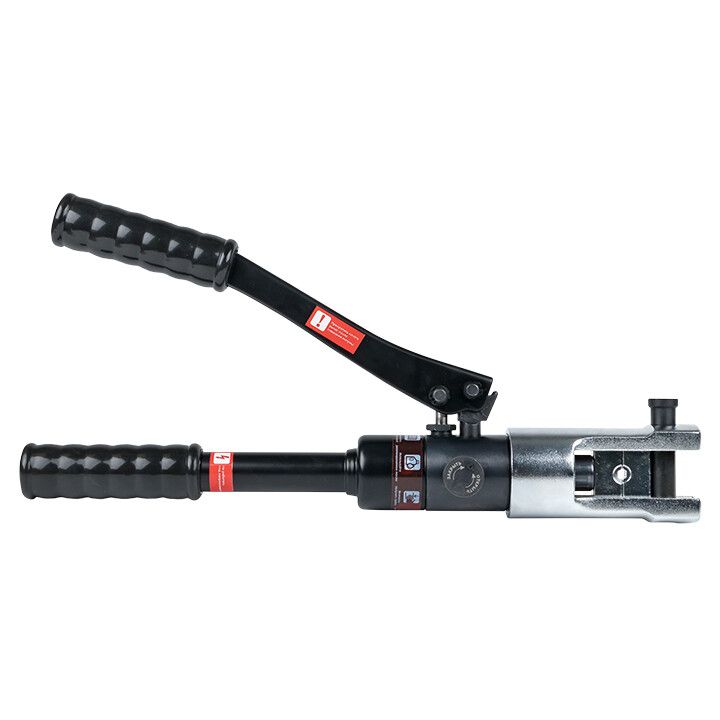

Пресс гидравлический ручной ПГРс-120 от EKF - надёжный инструмент для опрессовки кабельных наконечников и гильз сечением от 10 до 120 мм2. Подходит для работ на объектах с ограниченным доступом к электроэнергии, где важна мобильность и точность соединений.

Назначение и область применения

Пресс гидравлический ручной ПГРс-120 используется для создания прочных и долговечных соединений между кабелями и металлическими наконечниками или гильзами. Применяется при монтаже силовых кабелей в распределительных щитах, на трансформаторных подстанциях, в промышленном оборудовании и на объектах ЖКХ. Особенно эффективен там, где невозможно использовать электрические или пневматические прессы.

Технические характеристики

• Тип привода: ручной гидравлический - работает за счёт механического усилия оператора через насосную систему;
• Диапазон сечения: 10–120 мм2 - поддерживает все распространённые размеры медных и алюминиевых наконечников;
• Форма опрессовки: шестигранник - обеспечивает равномерное распределение давления и улучшенный контакт;
• Наличие сменной матрицы: да - позволяет менять формы для различных типов наконечников без замены всего инструмента;
• Защита от перегрузки: встроенный клапан ограничения давления - предотвращает повреждение инструмента при превышении допустимой нагрузки.

Совместимость и монтаж

Пресс гидравлический ручной ПГРс-120 совместим с любыми кабельными силовыми наконечниками и гильзами, соответствующими ГОСТ 7385 и IEC 60947. Для работы требуется установить подходящую матрицу, соответствующую сечению наконечника. Установка занимает менее минуты: достаточно вынуть старую матрицу и вставить новую до фиксации. Инструмент не требует внешнего питания, что делает его удобным для работы в труднодоступных местах.

Безопасность и стандарты

Пресс гидравлический ручной ПГРс-120 соответствует требованиям безопасности для ручного инструмента. Встроенная система ограничения давления снижает риск аварийного выхода из строя гидравлической системы. Работа с инструментом должна проводиться в соответствии с правилами безопасного выполнения электромонтажных работ - использование защитных перчаток и очков обязательно.

Преимущества

• Высокая точность формирования шестигранной опрессовки - минимизирует переходное сопротивление и увеличивает срок службы соединения;
• Мобильность - не нуждается в сети, компактен, легко транспортируется;
• Увеличенный ресурс благодаря защите от перегрузки - продлевает срок службы гидросистемы;
• Замена матриц без специнструмента - экономит время при работе с разными типами наконечников.

Ограничения применения

• Не подходит для опрессовки наконечников сечением более 120 мм2 - потребуется более мощный пресс;
• Не рекомендован для частого использования свыше 10–15 соединений в час - высокая физическая нагрузка на оператора;
• Не применяется для опрессовки пластиковых или неметаллических элементов - только медные и алюминиевые наконечники и гильзы.

Примеры использования

• Подключение силового кабеля 70 мм2 к зажиму в распределительном щите;
• Обжим гильзы для соединения двух алюминиевых кабелей 95 мм2 в воздушной ЛЭП;
• Монтаж наконечников на выводы автоматических выключателей в промышленных пультах управления;
• Работы на объектах без доступа к электросети - например, на стройплощадках или в удалённых пунктах.

Практические советы

• Перед каждым использованием проверяйте состояние матрицы - износ или трещины приводят к плохому контакту;
• Выбирайте матрицу строго по сечению наконечника - даже небольшое отклонение снижает качество соединения;
• После опрессовки осмотрите соединение: шестигранник должен быть ровным, без трещин и деформаций;
• Храните пресс в сухом месте, смазывайте поршень и гидравлические уплотнения маслом один раз в месяц при активном использовании;
• Посадочный диаметр наконечника должен точно соответствовать внутреннему диаметру жилы кабеля - иначе возможен проскальзывание при опрессовке.
