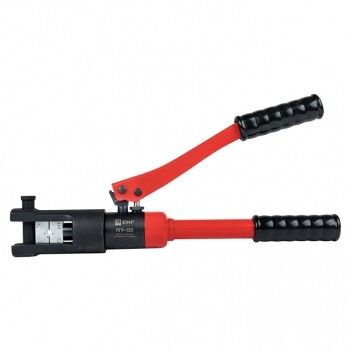

Пресс гидравлический ручной ПГР-120 Master | pgr-120 EKF

Пресс гидравлический ручной ПГР-120 от EKF - надёжный инструмент для опрессовки кабельных наконечников и гильз сечением от 10 до 120 мм2. Подходит для работы с медными и алюминиевыми проводами на объектах энергетики, промышленности и ЖКХ.

Назначение и область применения

Пресс гидравлический ручной ПГР-120 используется для создания прочных и долговечных соединений путём опрессовки неизолированных трубчатых кабельных наконечников и гильз. Применяется при монтаже силовых кабелей, заземления, подключении оборудования на станциях, распределительных щитах, промышленных линиях и других местах, где требуется надёжный контакт без пайки.

Технические характеристики

• Тип привода: гидравлический - обеспечивает высокое усилие при минимальном физическом воздействии
• Максимальное усилие: 8 тонн - позволяет работать с крупными сечениями без проскальзывания
• Диапазон сечения: 10–120 мм2 - покрывает большинство распространённых кабельных наконечников
• Форма опрессовки: шестигранник - гарантирует равномерное давление и механическую стабильность соединения
• Тип наконечников: медные и алюминиевые силовые неизолированные
• Система нагнетания: высокоскоростная - снижает время цикла опрессовки за счёт быстрого заполнения гидросистемы маслом
• Клапан сброса давления: ручной - позволяет безопасно вернуть поршень в исходное положение после операции
• Рабочая головка: усиленная - повышает срок службы при частом использовании

Совместимость и монтаж

Пресс гидравлический ручной ПГР-120 совместим с любыми стандартными кабельными наконечниками и гильзами, соответствующими ГОСТ и IEC, в пределах указанного сечения. Для замены матрицы достаточно вытащить старую и установить новую - механизм не требует инструмента. Установите пресс на ровную поверхность, вставьте наконечник в нужную матрицу, плотно прижмите кабель и сделайте один полный ход ручкой. После окончания работы используйте клапан сброса для возврата поршня.

Преимущества

• Встроенная гидравлическая помпа - не требует внешнего насоса или компрессора
• Набор из 8 сменных матриц - покрывает весь диапазон сечений без необходимости докупать оборудование
• Удобный пластиковый кейс - обеспечивает транспортировку и хранение всех компонентов в одном месте
• Высокая скорость работы - экономит время при массовой опрессовке
• Простая конструкция - минимум обслуживания, легко диагностируются неисправности

Ограничения применения

• Не предназначена для опрессовки изолированных наконечников - работает только с неизолированными
• Не рекомендован для работы с сечениями менее 10 мм2 - возможна некачественная деформация
• Не подходит для автоматических линий - требует ручного управления
• Запрещено применять при температуре ниже –15 C - масло теряет текучесть, снижается эффективность

Примеры использования

• Подключение силового кабеля 95 мм2 к шине в распределительном щите
• Обжим алюминиевой гильзы при соединении двух участков кабеля на воздушной ЛЭП
• Монтаж заземляющего проводника 50 мм2 к контуру заземления
• Изготовление ответвлений на промышленных конвейерах с использованием медных наконечников

Практические советы

• Перед каждой опрессовкой проверяйте соответствие матрицы сечению наконечника - использование неверной матрицы приведёт к плохому контакту
• После 10–15 циклов проверяйте герметичность системы: при появлении капель масла замените уплотнительные кольца из ремкомплекта
• Не перегружайте пресс - максимальное усилие 8 тонн рассчитано именно на диапазон 10–120 мм2; попытки обжать большие сечения повредят механизм
• Храните ПГР-120 в сухом помещении, в кейсе, чтобы избежать коррозии и загрязнения внутренних деталей
• При работе в условиях повышенной влажности (например, на улице) протирайте корпус после каждого использования
