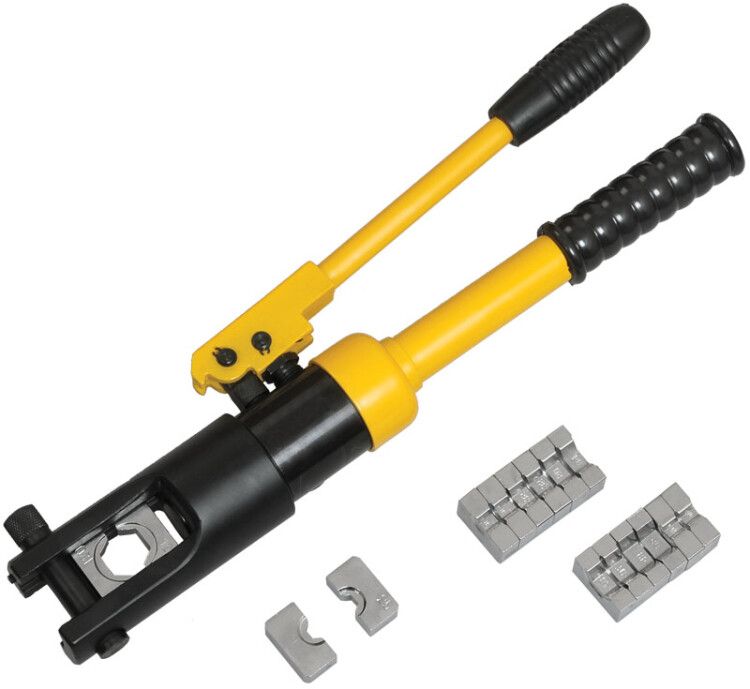

Пресс гидравлический ручной ПГР-120 (16-120 мм.кв) - TKL10-002 IEK

Пресс гидравлический ручной ПГР-120 (16-120 мм.кв) от IEK предназначен для надёжной опрессовки кабельных концевых гильз и наконечников сечением от 16 до 120 мм2. Устройство сочетает компактность, высокую точность и долговечность благодаря стальной конструкции и сменным матрицам - идеально подходит для работ на объектах с ограниченным доступом к электроэнергии.

Назначение и область применения

Пресс гидравлический ручной ПГР-120 (16-120 мм.кв) используется для создания механических соединений между медными или алюминиевыми жилами кабелей и кабельными наконечниками либо гильзами. Подходит для монтажа силовых и контрольных кабелей в распределительных устройствах, на трансформаторных подстанциях, в щитовых и на промышленном оборудовании. Особенно эффективен там, где невозможно использовать электрифицированные прессы - например, на выездных работах или в условиях отсутствия сети.

Технические характеристики

• Тип привода: ручной - работает за счёт механического давления оператора
• Усилие прессования: 60 кН - достаточно для плотного обжима гильз до 120 мм2
• Диапазон сечений: 16–120 мм2 - покрывает большинство распространённых кабелей
• Форма опрессовки: шестигранная (гексагональная) - обеспечивает равномерное распределение давления и улучшенную проводимость
• Материал корпуса: сталь - прочная, износостойкая конструкция
• Сменные матрицы: да - возможность замены для разных типов и размеров наконечников
• Цвет: желтый - повышает видимость на рабочей площадке
• Гарантия: 12 месяцев

Совместимость и монтаж

Пресс гидравлический ручной ПГР-120 (16-120 мм.кв) совместим с набором сменных матриц, соответствующих стандартам ГОСТ и IEC. Для работы необходимо установить правильную матрицу под нужное сечение - например, для 35 мм2 используют одну матрицу, для 95 мм2 - другую. Матрицы фиксируются легко, без инструментов. Перед первым использованием проверьте соответствие матрицы и кабеля по маркировке на корпусе. Обязательно используйте только оригинальные или сертифицированные матрицы - несовместимые элементы могут повредить механизм или вызвать плохой контакт.

Безопасность и стандарты

Пресс гидравлический ручной ПГР-120 (16-120 мм.кв) соответствует требованиям безопасности для ручного инструмента. Работа с ним не требует подключения к электросети, что снижает риск поражения током. Однако при работе следует соблюдать правила: использовать защитные перчатки, не направлять руки в зону смыкания матриц, не применять устройство для превышения допустимого усилия или сечения. Несоблюдение этих условий может привести к травме или выходу из строя инструмента.

Преимущества

• Не требует внешнего питания - можно использовать в любом месте
• Высокая точность обжима благодаря гексагональной форме матриц - минимизирует переходное сопротивление
• Сменные матрицы продлевают срок службы - один пресс обслуживает весь спектр сечений
• Прочная стальная рама - выдерживает многократные циклы нагрузки
• Легко хранится и перевозится - компактный размер и вес около 4–5 кг

Ограничения применения

• Не подходит для опрессовки сечений менее 16 мм2 - требуется другой инструмент
• Не рекомендован для частого использования свыше 100 циклов в день - возможна быстрая усталость металла
• Не применяется для опрессовки трубчатых или нестандартных гильз - только для классических наконечников и гильз с круглым сечением
• Требует физического усилия - не подходит для людей с ограниченной подвижностью рук

Примеры использования

• Обжим наконечника на медной жиле 70 мм2 перед подключением к автоматическому выключателю
• Опрессовка двухжильной гильзы при соединении кабелей в распределительной коробке
• Монтаж кабельных окончаний на трансформаторе или в ящике КРУ
• Работы на воздушных линиях при замене ответвлений

Практические советы

• Перед каждым обжимом проверяйте, чтобы жила полностью вошла в гильзу - недостаточная длина ввода снижает качество контакта
• Чистите матрицы после каждого десятого обжима - грязь и оксиды влияют на форму и глубину пресса
• Выбирайте матрицу по маркировке на её поверхности - она указана в миллиметрах квадратных, а не по цвету
• При работе с алюминием используйте смазку на основе графита - предотвращает залипание и трещины
• Храните пресс в сухом месте - даже сталь может corrode при постоянной влажности
• Проверяйте состояние гидравлического масла раз в месяц - при потере уровня или помутнении долейте масло того же типа
