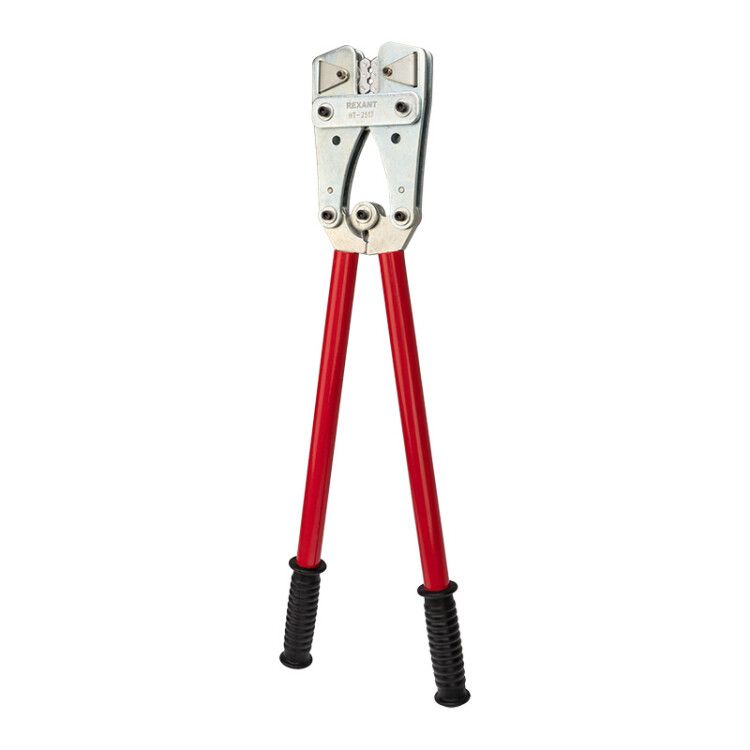

Кримпер для обжима силовых наконечников и гильз 16, 25, 35, 50, 70, 95, 120 мм2 (HT-2517) от Rexant - надёжный ручной инструмент для профессионального обжима медных и алюминиевых наконечников и гильз сечением до 120 мм2. Подходит для работ с кабелями в распределительных щитах, на подстанциях и на объектах энергетики.

Назначение и область применения

Кримпер для обжима силовых наконечников и гильз 16, 25, 35, 50, 70, 95, 120 мм2 (HT-2517) используется для создания прочных и долговечных соединений между проводами и наконечниками. Применяется при монтаже силовых кабелей в электроустановках: подключение автоматических выключателей, заземления, сборки шинных систем, установки трансформаторов и оборудования на промышленных объектах.

Технические характеристики

• Диапазон сечений: 16–120 мм2 (соответствует AWG 0–5)
• Тип наконечника: кольцевой
• Форма опрессовки: гексагональная (шестигранная)
• Тип привода: ручной
• Материал корпуса: закалённая инструментальная сталь
• Количество штампов: 0 (обжим осуществляется через вращающуюся матрицу)
• Тип матриц: револьверные, встроенные
• Поддерживаемые сечения: 16, 25, 35, 50, 70, 120 мм2

Совместимость и монтаж

Кримпер для обжима силовых наконечников и гильз 16, 25, 35, 50, 70, 95, 120 мм2 (HT-2517) совместим с медными и алюминиевыми кабельными наконечниками и гильзами, соответствующими указанным сечениям. Для работы необходимо выбрать подходящую матрицу на револьверном механизме - поворотом головки инструмента переключаются между размерами. Обжим выполняется одним движением: захватите наконечник, поместите его в матрицу, замкните рукоятки до упора. Гексагональная форма обеспечивает равномерную деформацию металла без повреждения жил.

Преимущества

• Револьверная система матриц - быстрая смена сечений без замены инструмента
• Конструкция с двойным рычагом снижает усилие на руки на 30–40% по сравнению с обычными кримперами
• Высокопрочная сталь корпуса гарантирует долгий срок службы даже при ежедневной нагрузке
• Эргономичные нескользящие рукоятки уменьшают усталость при длительной работе
• Гексагональный обжим создаёт более надёжный контакт, чем круглый, предотвращая проворот наконечника

Ограничения применения

• Не предназначена для обжима наконечников сечением менее 16 мм2 - возможна некорректная фиксация
• Не подходит для обжима изолированных наконечников с пластиковым кожухом - требуется предварительная подготовка жил
• Не рекомендуется использовать для многожильных кабелей с очень мягкими жилами (например, класса 5) без предварительного запрессовки - риск разрушения жил
• Инструмент не автономен: требует ручного усилия, не подходит для массового производства без специализированного оборудования

Примеры использования

• Обжим наконечника на медном кабеле 70 мм2 перед подключением к автоматическому выключателю в распределительном щите
• Соединение двух алюминиевых кабелей 120 мм2 с помощью гильзы в подземной кабельной линии
• Установка заземляющего проводника 35 мм2 на шину заземления в цеховой электрощитовой
• Монтаж силовых контактов на трансформаторе или частотном преобразователе

Практические советы

• Перед обжимом проверьте соответствие сечения кабеля и наконечника - не используйте наконечники с меньшим сечением, чем кабель
• Чистите жилы от оксидов и смазки перед обжимом - особенно важно для алюминиевых кабелей
• Проверяйте качество обжима: после сжатия наконечник не должен болтаться на проводе; гексагональная форма должна быть чётко выражена
• При использовании кримпера для обжима силовых наконечников и гильз 16, 25, 35, 50, 70, 95, 120 мм2 (HT-2517) регулярно смазывайте ось револьвера - это продлит срок службы механизма
• Храните инструмент в сухом месте - влага вызывает коррозию стальных элементов, особенно в условиях промышленной среды
