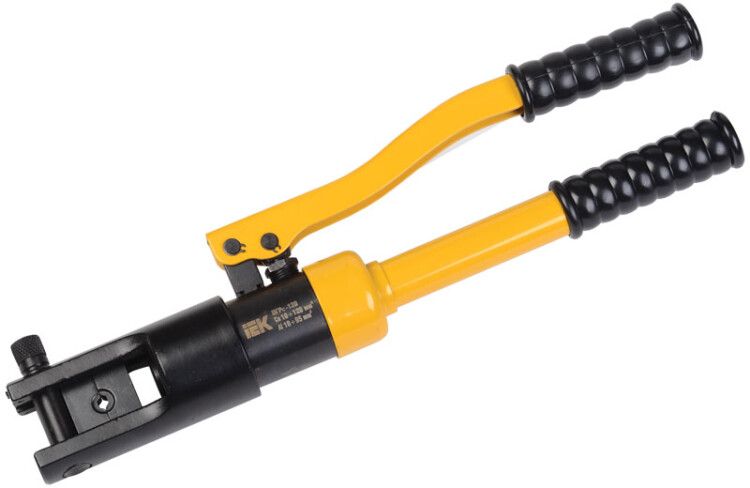

Пресс гидравлический ручной ПГРc-120 | TKL11-002 IEK

Гидравлический пресс ручной ПГРc-120 от IEK позволяет надёжно опрессовывать кабельные концевые гильзы и неизолированные наконечники сечением от 10 до 120 мм2. Устройство сочетает высокую точность, удобство управления и долгий срок службы - идеально подходит для профессионального монтажа силовых и контрольных кабельных сетей.

Назначение и область применения

ПГРc-120 используется для создания прочных механических соединений между медными или алюминиевыми жилами кабеля и кабельными концевыми гильзами либо неизолированными наконечниками. Подходит для работ на объектах энергетики, ЖКХ, промышленности и транспорта - например, при установке распределительных щитов, подключении оборудования, ремонте кабельных линий.

Технические характеристики

• Диапазон сечений: 10–120 мм2 - поддерживает большинство распространённых кабелей и гильз
• Усилие прессования: 60 кН - обеспечивает плотную и равномерную деформацию металла
• Форма опрессовки: шестигранная (гексагональная) - гарантирует максимальную площадь контакта и устойчивость к вибрациям
• Тип привода: гидравлический - снижает физическую нагрузку оператора по сравнению с рычажными прессами
• Сменные матрицы и вставки: да - возможность замены для работы с различными типами и размерами наконечников
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

ПГРc-120 совместим с любыми сменными матрицами, соответствующими стандартам для гексагональной опрессовки. Для правильной работы необходимо использовать матрицу, точно соответствующую сечению гильзы или наконечника. Монтаж устройства не требуется - он портативный, работает вручную. Перед использованием проверьте, что матрица правильно установлена и зафиксирована в корпусе. Гидравлическая система заправлена маслом из завода - доливать не требуется в течение гарантийного срока при соблюдении режима эксплуатации.

Безопасность и стандарты

ПГРc-120 соответствует требованиям к ручному электроинструменту для выполнения ответственных соединений. Несмотря на отсутствие явного указания стандарта, форма опрессовки и усилие рассчитаны на соответствие ГОСТ Р 50489 и IEC 60352-2. Работать следует в перчатках, исключить попадание грязи внутрь гидросистемы. Не применять для опрессовки изолированных наконечников - устройство предназначено только для неизолированных.

Преимущества

• Меньшее усилие при работе благодаря гидравлическому приводу - снижается утомляемость при массовой опрессовке
• Шестигранная форма давления повышает контактную поверхность и долговечность соединения
• Сменные матрицы и вставки позволяют одним устройством обслуживать широкий спектр гильз и наконечников
• Прочная конструкция корпуса выдерживает частое использование на стройплощадках
• Легко хранится и перевозится - компактный размер и отсутствие внешних трубок

Ограничения применения

• Не подходит для опрессовки изолированных наконечников - только для неизолированных
• Не рекомендован для сечений менее 10 мм2 - возможна недостаточная деформация
• Не предназначен для работы с многожильными проводами без предварительной сборки в гильзу
• Запрещено применять в условиях постоянной влажности или погружения - IP-класс защиты не указан, значит, нет специальной герметизации
• Не заменяет термическое соединение - применяется только для механической опрессовки

Примеры использования

• Подключение кабеля к автоматическому выключателю через наконечник 35 мм2
• Обжим гильзы 95 мм2 при соединении двух участков силового кабеля
• Монтаж заземляющих проводников в распределительном щите
• Ремонт кабельных линий на трансформаторных подстанциях
• Установка клеммных соединений в системах освещения и управления

Практические советы

• Перед каждой опрессовкой проверяйте, что матрица соответствует сечению гильзы - используйте маркировку на матрице
• Не перегружайте механизм: после достижения усилия 60 кН пресс автоматически прекращает движение - не насilуйте ручку
• Чистите матрицы после каждого рабочего дня - остатки металла снижают качество последующих соединений
• Храните ПГРc-120 в сухом месте, желательно в оригинальной сумке - даже небольшая пыль может повредить гидравлические уплотнения
• Для больших объемов работ закупайте запасные матрицы - они изнашиваются быстрее, чем основной корпус
• Проверяйте состояние гидравлической жидкости каждые 6 месяцев - при появлении помутнения или потери эластичности ручки обратитесь в сервис
