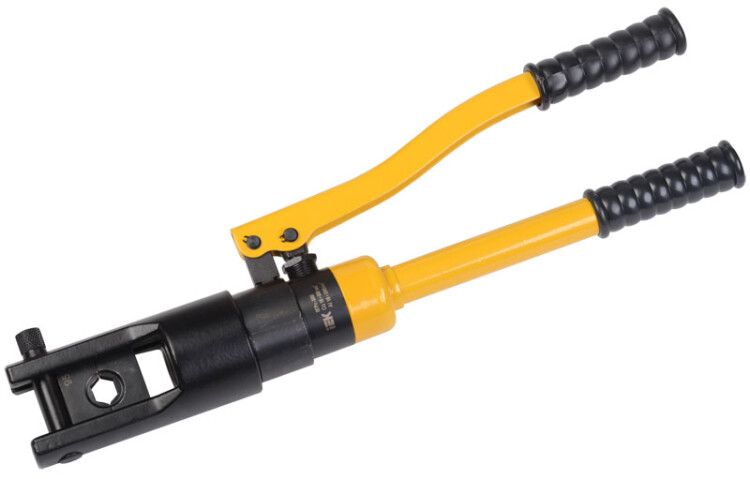

Пресс гидравлический ручной ПГРc-300 | TKL11-004 IEK

Пресс гидравлический ручной ПГРc-300 от IEK - компактный инструмент для надёжной опрессовки кабельных концевых гильз и неизолированных наконечников сечением от 10 до 300 мм2. Подходит для монтажа на объектах с ограниченным доступом, где невозможно использовать электро- или пневмопрессы.

Назначение и область применения

Пресс гидравлический ручной ПГРc-300 используется для создания механических соединений между медными или алюминиевыми жилами кабеля и кабельными концевыми гильзами либо неизолированными наконечниками. Обеспечивает прочное, долговечное соединение за счёт гексагональной формы опрессовки, которая равномерно деформирует металл без повреждения жилы.

Основные области применения: электромонтаж распределительных щитов, подключение силовых кабелей на трансформаторных подстанциях, монтаж систем заземления, ремонт оборудования на производствах и в энергообъектах.

Технические характеристики

• Диапазон сечения: 10–300 мм2 - позволяет работать с проводами от малых сечений до крупных силовых кабелей
• Усилие прессования: 70 кН - достаточное давление для плотного обжима даже толстых гильз из меди или алюминия
• Тип привода: гидравлический - снижает физическую нагрузку оператора по сравнению с рычажными прессами
• Форма опрессовки: гексагональная - обеспечивает максимальную площадь контакта и устойчивость к вибрациям
• Сменные матрицы: да - возможность замены для разных типов и размеров наконечников
• Сменные вставки: да - поддерживают точную адаптацию под конкретные модели гильз
• Тип наконечника: неизолированный - совместим с гильзами и наконечниками без изоляционной оболочки
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пресс гидравлический ручной ПГРc-300 работает исключительно с сменными матрицами. Для каждого сечения кабеля требуется своя матрица - они должны точно соответствовать типу и размеру гильзы или наконечника. Установка матрицы выполняется вручную: выньте старую, вставьте новую, закрепите фиксатором.

Перед первым использованием проверьте соответствие матрицы заявленному сечению. Неправильно подобранная матрица может привести к плохому обжиму или повреждению инструмента.

Место установки: удобно использовать на столе или на полу. Инструмент не требует внешнего питания - полностью автономен.

Безопасность и стандарты

Пресс гидравлический ручной ПГРc-300 соответствует требованиям к ручному инструменту для электромонтажа. Гидравлическая система герметична, не содержит масла под высоким давлением - риск утечки минимален. Работа с инструментом не требует специальной защиты, кроме стандартных средств индивидуальной защиты: перчатки и защитные очки рекомендованы при работе с острыми краями гильз.

Преимущества

• Меньшее усилие при работе - благодаря гидравлике, чем у обычных рычажных прессов
• Высокая точность обжима - гексагональная форма гарантирует равномерное распределение давления
• Гибкость - одна модель покрывает широкий диапазон сечений при смене матриц
• Надёжность - металлический корпус и качественные уплотнители обеспечивают длительный срок службы
• Легкость обслуживания - матрицы и вставки легко заменить без сложного инструмента

Ограничения применения

• Не подходит для опрессовки изолированных наконечников - только для неизолированных
• Не рассчитан на частый цикличный режим работы - не предназначен для массового производства
• Не используйте для сечений меньше 10 мм2 - возможен недостаточный обжим
• Запрещено применять матрицы других производителей - несоответствие форм и размеров может повредить механизм
• Не допускается работа при температуре ниже –15 C - гидравлическая жидкость теряет текучесть

Примеры использования

• Обжим медной гильзы 95 мм2 для подключения кабеля к шине в распределительном щите
• Опрессовка алюминиевой наконечника 185 мм2 на конце силового кабеля перед подключением к трансформатору
• Подготовка заземляющего проводника 70 мм2 к болтовому соединению с контуром заземления
• Монтаж кабелей на стройплощадках, где нет доступа к электросети

Практические советы

• Выбирайте матрицу строго по сечению кабеля - таблица совместимости указана на упаковке матриц
• Перед каждым обжимом проверяйте чистоту матрицы - грязь и оксиды снижают качество соединения
• Не перегружайте пресс: один обжим - одно движение. Повторные нажатия могут испортить форму гильзы
• Храните пресс в сухом месте - влага вызывает коррозию внутренних деталей
• При работе с алюминием - после обжима протрите поверхность мягкой щёткой, чтобы удалить остатки оксида
• Проверяйте посадочный диаметр гильзы - он должен свободно входить в матрицу без зазора
