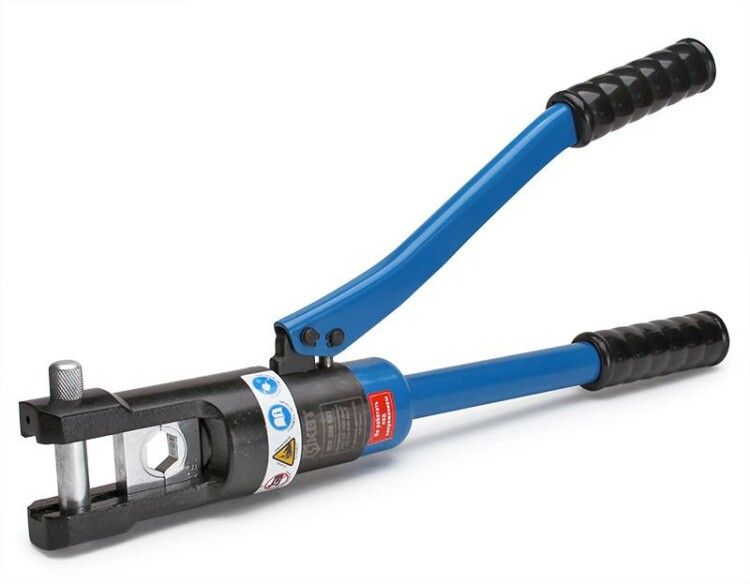

Пресс гидравлический ручной ПГР-300 МАСТЕР 10-300 мм² КВТ 49628

Пресс гидравлический ручной ПГР-300 от бренда КВТ - это надёжный инструмент для обжима кабельных наконечников и соединителей сечением от 10 до 300 мм2. Комплект включает все необходимые матрицы и кейс, что делает ПГР-300 удобным решением для монтажа силовых кабелей на объектах различной сложности.

Назначение и область применения

Пресс гидравлический ручной ПГР-300 предназначен для создания качественных механических соединений между проводами и кабельными наконечниками. Подходит для работы с медными и алюминиевыми неизолированными наконечниками, в том числе типов НШВИ, НШВ, СИП, DIN, ПМ, СОАС и других. Применяется в электроустановках, на производствах, при обслуживании энергообъектов, в автосервисах и на стройплощадках, где требуется надёжный обжим без сварки или пайки.

Технические характеристики

• Тип привода: гидравлический
• Тип управления: ручной
• Диапазон сечений: 10–300 мм2
• Форма опрессовки: шестигранная
• Максимальное усилие: 12 тонн
• Материал корпуса: сталь
• Вес инструмента: 3,60 кг
• Вес комплекта: 6,20 кг
• Длина инструмента: 470 мм
• Габариты кейса: 490×185×90 мм
• Тип насоса: двухскоростная помпа с механизмом быстрого хода поршня
• Система сброса давления: ручной клапан
• Усиление: усиленная рабочая головка

Совместимость и монтаж

Пресс гидравлический ручной ПГР-300 совместим с набором из 12 сменных матриц, включая модели НМ-300 ТМ, НМ-300 ТМЛс, НМ-300 ТА, НМ-300 DIN, НМ-300 ПМ, НМ-300 СОАС, НМ-300 НШВИ, НМ-300 С, НМ-300 СИП. Для замены матрицы достаточно вынуть старую и установить новую - конструкция позволяет менять вставки за минуту без инструментов. Перед работой убедитесь, что выбрана матрица, соответствующая сечению наконечника и материалу жилы (медь/алюминий). Обжим выполняется одним движением: зажимается наконечник, ручка качается до упора, затем открывается клапан сброса давления для возврата поршня.

Преимущества

• Двухскоростная помпа обеспечивает быстрый ход поршня на начальном этапе и точное давление в финале - экономит время и повышает качество обжима.
• Ручной клапан сброса давления позволяет безопасно возвращать поршень в исходное положение без резких ударов.
• Усиленная рабочая головка снижает риск деформации даже при частом использовании.
• Наличие сменных вкладок и матриц расширяет функциональность - один инструмент покрывает большинство стандартных наконечников.
• Компактный и защищённый пластиковый кейс обеспечивает транспортировку и хранение всего комплекта в одном месте.

Ограничения применения

• Не предназначена для обжима изолированных наконечников - требует предварительной подготовки жилы.
• Не подходит для сечений менее 10 мм2 и более 300 мм2 - использование вне диапазона может повредить матрицу или инструмент.
• Требует регулярной проверки герметичности гидросистемы - утечка масла снижает эффективность.
• Не рекомендуется использовать в условиях постоянной влаги или погружения - IP-класс защиты не указан, значит, инструмент не рассчитан на работу под дождём или в сыром помещении без защиты.

Примеры использования

• Обжим медных наконечников НШВИ-16 на кабеле ВВГнг-Ls перед подключением к автомату в щите.
• Создание соединения алюминиевого кабеля СИП-4 с ответвительной муфтой на ЛЭП.
• Подключение кабеля 120 мм2 к шине распределительного устройства с помощью матрицы НМ-300 ТМ.
• Замена контактов в силовой цепи станка с применением наконечника DIN 150 мм2.

Практические советы

• Перед каждым обжимом проверяйте соответствие матрицы и сечения - используйте маркировку на матрице и наконечнике.
• Не перегружайте пресс: после достижения максимального усилия прекращайте качать - дальнейшие движения не увеличивают качество соединения.
• Храните ПГР-300 в сухом месте, периодически протирайте поверхности и проверяйте состояние уплотнительных колец из ремкомплекта.
• При работе с алюминием применяйте смазку на контактную поверхность - это снижает трение и продлевает срок службы матриц.
• Для массового монтажа используйте два человека: один держит наконечник, второй качает - так точнее и быстрее.
