Пресс гидравлический ручной ПГР-240 (16-240 мм.кв) - TKL10-003 IEK

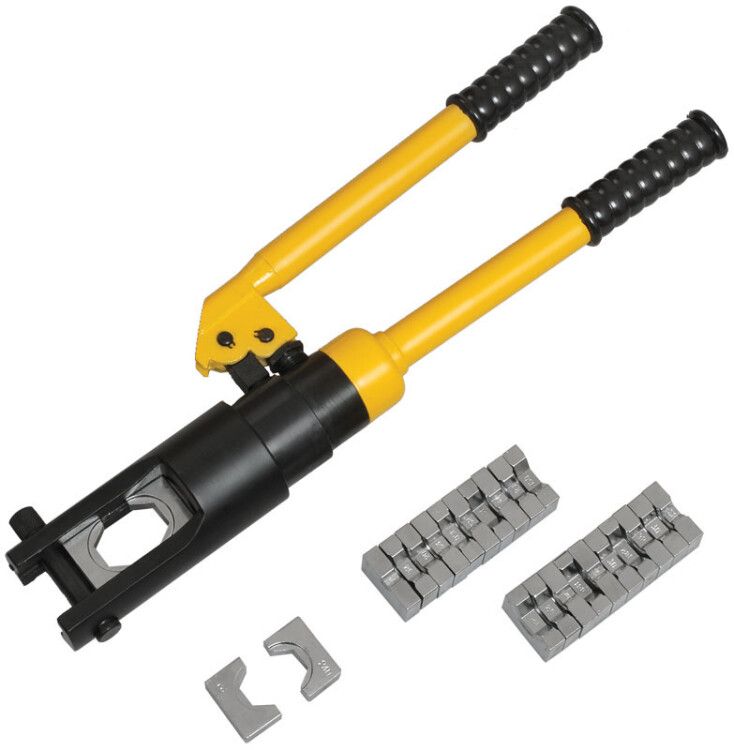

Пресс гидравлический ручной ПГР-240 (16-240 мм2) от IEK предназначен для надёжного обжатия кабельных наконечников и гильз на проводах сечением от 16 до 240 мм2. Устройство сочетает компактность, высокую точность и долговечность - идеально подходит для работ на объектах, где нет доступа к электроэнергии.

Назначение и область применения

Пресс гидравлический ручной ПГР-240 (16-240 мм2) используется для создания механических соединений между медными или алюминиевыми жилами и кабельными наконечниками либо гильзами. Подходит для монтажа силовых кабелей, заземления, подключения оборудования на трансформаторных подстанциях, распределительных щитах и промышленных установках. Особенно эффективен там, где невозможно использовать электрические прессы - например, на выездных работах или в труднодоступных местах.

Технические характеристики

• Тип привода: ручной - работает за счёт давления на рычаг, не требует электропитания
• Диапазон сечений: 16–240 мм2 - позволяет обжимать провода от малых до крупных сечений
• Усилие пресса: 70 кН - достаточно для плотного обжатия даже 240 мм2 с учётом внутреннего провода
• Форма опрессовки: шестигранная (гексагональная) - обеспечивает равномерное распределение давления и улучшает контакт
• Материал корпуса: сталь - прочная конструкция, устойчивая к деформациям при длительной нагрузке
• Цвет: желтый - повышает видимость на рабочей площадке
• Сменные матрицы: да - возможность замены для разных типов наконечников и сечений
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пресс гидравлический ручной ПГР-240 (16-240 мм2) совместим со всеми стандартными сменными матрицами, соответствующими ГОСТ 7385 и IEC 60947. Для работы необходимо выбрать матрицу, точно соответствующую форме и размеру наконечника - например, для медного наконечника НШВИ 240 мм2 нужна матрица с гексагональным профилем 240. Матрицы легко фиксируются в головке пресса без инструментов. Перед использованием проверьте, что провод полностью вошёл в наконечник - недостаточная глубина снижает качество соединения.

Безопасность и стандарты

Пресс гидравлический ручной ПГР-240 (16-240 мм2) соответствует требованиям безопасности для ручного инструмента. Обеспечивает контроль усилия, исключающий перегрузку. Работа с устройством не требует специальной сертификации оператора, однако рекомендуется соблюдать правила ЭБ при работе с высоковольтными системами. Все материалы - без свинца и других токсичных покрытий.

Преимущества

• Не требует внешнего питания - можно применять в любых условиях, включая поля и коллекторы
• Высокая точность обжатия благодаря гексагональной форме - минимизирует риск окисления и нагрева контакта
• Сменные матрицы продлевают срок службы устройства - один пресс обслуживает весь спектр сечений
• Прочная стальная конструкция выдерживает ежедневную нагрузку на стройплощадках
• Удобная эргономика рычага - снижает усталость при многократном использовании

Ограничения применения

• Не подходит для обжима наконечников с изоляцией - требуется предварительная подготовка жилы
• Не рассчитан на частое использование при сечении выше 240 мм2 - превышение может вызвать перегрузку механизма
• Требует регулярной смазки гидравлической системы - игнорирование приведёт к потере усилия
• Неэффективен для массового производства - лучше подходят автоматические прессы

Примеры использования

• Обжатие медных наконечников НШВИ 120 мм2 на кабеле АВВГ 3×120 при подключении к шине распределительного щита
• Подключение заземляющего проводника 185 мм2 к контуру заземления через гильзу ГЗ-185
• Монтаж силовой цепи на дизель-генераторе с кабелем 240 мм2 и наконечником НЛ-240
• Работы на воздушных линиях при замене ответвлений

Практические советы

• Перед каждым обжимом проверяйте соответствие матрицы и наконечника - используйте маркировку на матрице
• После 10–15 обжатий смазывайте поршень гидравлической системы маслом для гидросистем (например, ISO VG 32)
• Не применяйте пресс для алюминиевых наконечников без специальных матриц - они отличаются по твердости и форме
• Храните пресс в сухом месте - влага вызывает коррозию деталей, особенно в районе гидроцилиндра
• При обжатии 240 мм2 - делайте два полных хода рычага, чтобы добиться полного заполнения формы
• Посадочный диаметр входящего провода должен быть меньше внутреннего диаметра наконечника - иначе обжим будет некачественным
