Наконечник кабельный DT-16 ТМ 16-8.5-6.5 16 мм2 М8 IEK UNP22-016-06-08

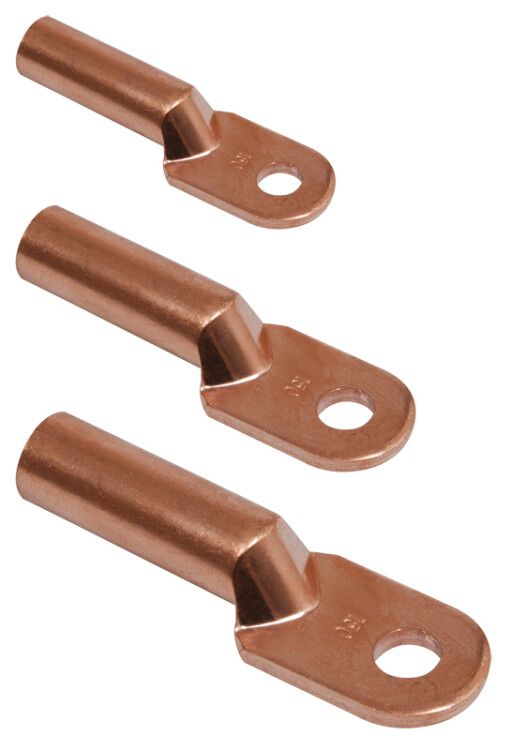

Наконечник медный прессованный кабельный DT-16 16-8,5-6,5 от IEK предназначен для надёжного оконцевания многожильных медных проводов сечением 16 мм2 методом опрессовки. Этот элемент используется в силовых цепях, где важна механическая прочность и стабильность контакта - например, в распределительных щитах, на зажимах автоматических выключателей или клеммах оборудования. Артикул unp22-016-06-08 соответствует серийному ряду DT-16.

Назначение и область применения

Наконечник медный прессованный кабельный DT-16 16-8,5-6,5 применяется для подготовки концов многожильных медных проводов к подключению через болтовые соединения. Он предотвращает расслоение жил при затяжке, обеспечивает равномерную передачу тока и снижает риск перегрева из-за плохого контакта. Подходит для установки в электрошкафах, на шинах, клеммниках, автоматах и других устройствах с гладкими контактными поверхностями диаметром до 8,5 мм.

Технические характеристики

• Номинальное сечение провода: 16 мм2 - совпадает с типичным сечением кабелей типа АВРГ, ВВГ, NYM;
• Диаметр отверстия: 8,5 мм - позволяет использовать с болтами М8–М10;
• Наружный диаметр: 9 мм - учитывается при компоновке в плотных распределительных корпусах;
• Форма контактной площадки: кольцевая - обеспечивает равномерное давление при затяжке;
• Материал: медь - высокая электропроводность и термостойкость;
• Тип проводника: многожильный - специально адаптирован для гибких проводов;
• Угол соединения: прямолинейный - удобен для прямых маршрутов прокладки;
• Цвет: бронзовый - естественный цвет меди после прессования;
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Наконечник DT-16 16-8,5-6,5 совместим с любыми пресс-клещами, поддерживающими матрицу для сечений 16 мм2. Для качественной опрессовки рекомендуется использовать клещи с регулировкой усилия и подходящую матрицу (например, модель КП-16). Перед монтажом зачищается изоляция на длину, равную глубине гильзы наконечника - около 14–16 мм. После опрессовки проверяют герметичность соединения: жила должна быть полностью заключена в трубчатую часть, без выпирающих проволочек. Установка возможна только на медные провода - применение на алюминиевых запрещено.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50044.2-92 и международным нормам IEC 60947-7-1. Наконечник медный прессованный кабельный DT-16 16-8,5-6,5 не содержит свинца и другие опасные вещества. Отсутствие защитного покрытия делает его менее устойчивым к воздействию влаги и химикатов - в условиях повышенной влажности или агрессивной среды требуется дополнительная изоляция или использование смазки типа Литол-24.

Преимущества

• Высокая теплопроводность меди минимизирует потери энергии и нагрев в месте соединения;
• Кольцевая форма контактной площадки исключает деформацию при затяжке болтом;
• Стандартный диаметр отверстия 8,5 мм гарантирует совместимость с большинством коммерчески доступных клемм и зажимов;
• Жесткий металлический корпус повышает механическую устойчивость соединения против вибраций и нагрузок;
• Не требует пайки - экономит время и исключает риск повреждения изоляции при нагреве.

Ограничения применения

• Не для одножильных проводов - предназначены исключительно для многожильных;
• Запрещено использовать в условиях постоянного контакта с водой, маслом или агрессивными парами без внешней защиты;
• Не допускается повторное использование после демонтажа - металл деформируется при первичной опрессовке;
• Подходит только для рабочих температур от –40C до +80C - выше указанного диапазона возможно ослабление контакта;
• Без покрытия - чувствителен к окислению в помещениях с высокой влажностью или солёным воздухом.

Примеры использования

• Подключение входных кабелей к главному автоматическому выключателю в этажном щите;
• Присоединение фазных и нулевых проводов к шинам PE/N в распределительных щитках;
• Обжим проводов к клеммам частотных преобразователей, пускателей или термореле;
• Создание надёжных точек подключения в системах освещения на производствах с вибрацией.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения провода - 16 мм2 - и внутреннего диаметра наконечника; неверный подбор вызывает слабый контакт или разрыв жил;
• Используйте пресс-клещи с контролируемым усилием - недостаточно или слишком большое давление снижают срок службы соединения;
• На объектах с высокой влажностью (цеха, холодильники, улица) нанесите антикоррозийную смазку на место соединения после опрессовки;
• Проверяйте качество опрессовки визуально: гильза должна быть плотно сплющена, без трещин и выбросов меди;
• Артикул unp22-016-06-08 часто встречается в партиях IEK - сохраняйте этикетку при заказе, чтобы избежать замены аналогами с другим диаметром отверстия.
