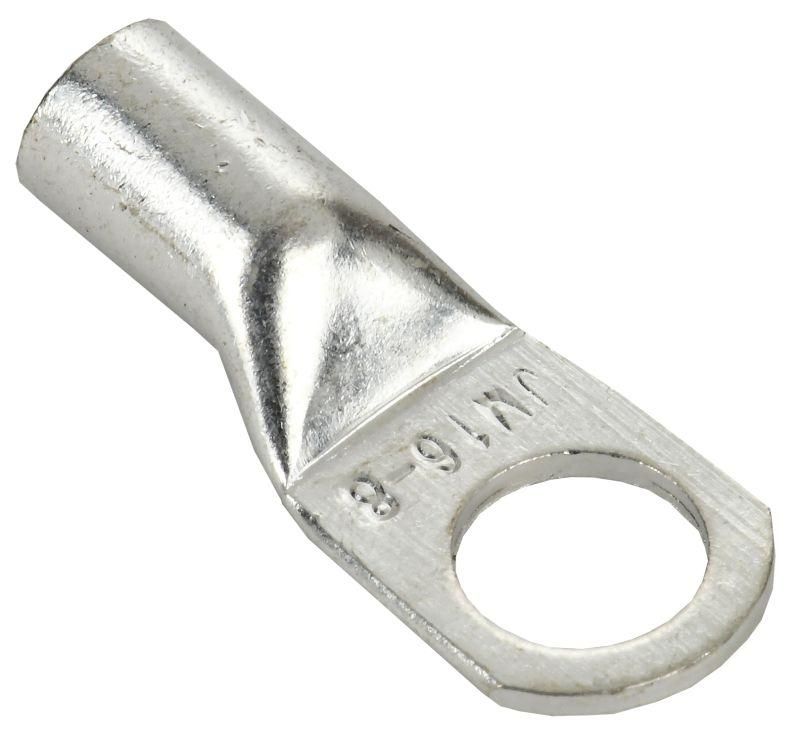

Наконечник медный луженый JGA-16-8 (ТМЛ) (5шт/упак) | UNP10-31-O-016-008-05 IEK

Наконечник медный луженый JGA-16-8 (ТМЛ) - это надёжный элемент для соединения многопроволочных медных проводов с шинами и клеммами оборудования. Упакован по 5 штук, артикул unp10-31-o-016-008-05, продукция бренда IEK. Подходит для монтажа в распределительных щитах, на станках и других устройствах с требованием прочного и долговечного контакта.

Назначение и область применения

Наконечник медный луженый JGA-16-8 (ТМЛ) предназначен для оконцовки многопроволочных медных проводов сечением 16 мм2 перед их подключением к болтовым зажимам, шинам или клеммам электрооборудования. Обеспечивает надёжный электрический контакт и механическую фиксацию. Применяется в силовых цепях: распределительных щитах, панелях управления, трансформаторах, двигателях, конвейерах и другом промышленном оборудовании.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и термостойкость
• Поперечное сечение провода: 16 мм2 - соответствует стандартному сечению для токов до 90–100 А
• Диаметр отверстия: 8,5 мм - совместим с болтами M8
• Метрический размер резьбы: M8 - позволяет использовать стандартные болты и гайки
• Покрытие: лужёное - защищает от окисления, улучшает пайку и снижает переходное сопротивление
• Тип проводника: многопроволочный - оптимизирован для гибких кабелей
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах
• Гарантийный срок: 24 месяца - подтверждает стабильное качество производства

Совместимость и монтаж

Наконечник JGA-16-8 (ТМЛ) совместим с болтами и винтами М8. Для установки требуется опрессовка специальным инструментом - ручным или гидравлическим прессом с матрицей для сечений 16 мм2. Не допускается использование плоскогубцев или обычных клещей - это повредит контактную поверхность и снизит надёжность соединения. После опрессовки проверьте герметичность обжима: металл должен плотно охватывать все жилы без выпирающих проволочек.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.5.1 и IEC 60947-1. Лужёное покрытие предотвращает образование оксидов, что снижает риск перегрева и возгорания. Соответствует нормам безопасности для промышленного электрооборудования.

Преимущества

• Лужёная поверхность увеличивает срок службы контакта в условиях повышенной влажности
• Кольцевая форма контактной площадки исключает деформацию при затяжке
• Стандартные размеры обеспечивают универсальность - подходят ко всем типовым клеммам M8
• Высокая проводимость меди минимизирует потери энергии
• Упаковка по 5 штук - удобна для мелкосерийного ремонта и запаса на объекте

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Не рекомендуются для постоянного погружения в воду - хотя лужение защищает от влаги, сам наконечник не имеет IP-защиты
• Запрещено применять с болтами большего диаметра - это вызывает люфт и нагрев
• Не следует использовать в цепях переменного тока выше 1000 В без согласования с проектом

Примеры использования

• Подключение входного кабеля 16 мм2 к главной шине PE в распределительном щите
• Присоединение кабеля питания к клеммнику частотного преобразователя
• Фиксация заземляющего провода к корпусу станка через болт M8
• Обжим провода в системе автоматизации на заводе с высокой влажностью

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри ухудшает контакт
• Выбирайте пресс с матрицей, помеченной как “16 mm²” - не используйте универсальные насадки без точной подгонки
• Проверяйте посадочный диаметр отверстия (8,5 мм) перед закупкой болтов - он должен совпадать с диаметром стержня
• Храните наконечники JGA-16-8 (ТМЛ) в сухом месте - даже лужёное покрытие не защищает от длительного воздействия солевых растворов
• Рекомендуемый момент затяжки для болта M8: 12–15 Нм - переусиливать нельзя, чтобы не треснуть гильзу
