Наконечник луженый ТМЛ 16-8-6 УХЛ3 опрес. медн. CuPRO КЗОЦМ 55748

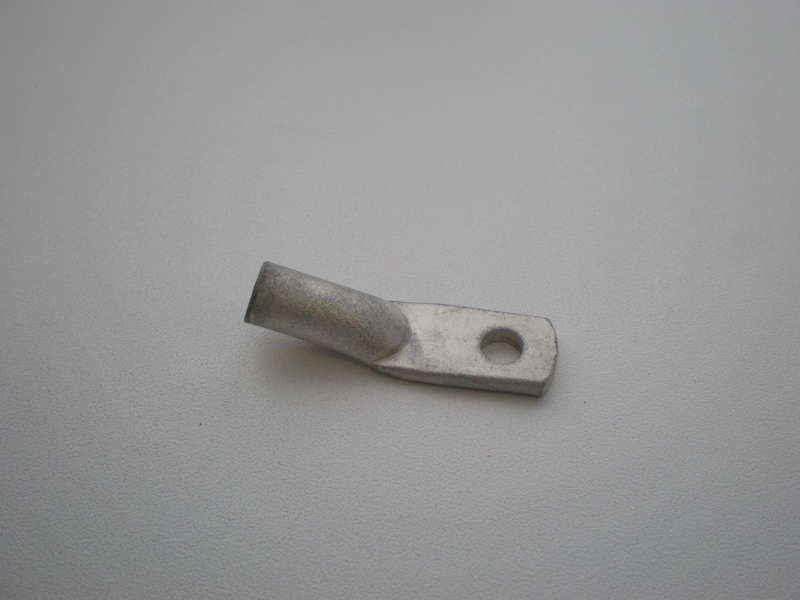

Наконечник луженый медный ТМЛ 16-8-6 Т2 от КЗОЦМ предназначен для надёжного соединения медных кабелей сечением 16 мм2 через опрессовку. Этот тип наконечника обеспечивает устойчивый электрический контакт даже в условиях перепадов температур и повышенной влажности.

Назначение и область применения

Наконечник луженый медный ТМЛ 16-8-6 Т2 используется для оконцевания одножильных и многожильных медных проводов перед подключением к зажимам, клеммным колодкам, автоматическим выключателям и другим элементам электрических цепей. Применяется в распределительных щитах, на оборудовании промышленного типа, в системах управления, силовой электронике и других областях электротехники, где требуется долговременная и безопасная фиксация контакта.

Технические характеристики

• Сечение жилы: 16 мм2 - соответствует кабелям с таким поперечным сечением;
• Диаметр отверстия: 8,4 мм - подходит для болтов M8–M10;
• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Покрытие: олово (лужение) - предотвращает окисление, снижает переходное сопротивление, упрощает последующую пайку;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке;
• Рабочий температурный диапазон: от –70 C до +45 C - допустимо использование в холодных помещениях и на открытых участках при умеренных температурах;
• Способ монтажа: опрессовка - требует специального инструмента, исключает необходимость пайки.

Совместимость и монтаж

Наконечник луженый медный ТМЛ 16-8-6 Т2 совместим с любыми кабелями и проводами с медными жилами сечением 16 мм2. Для установки необходимо применить гидравлический или ручной пресс с матрицей, подходящей под этот тип наконечника. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточное давление вызывает плохой контакт, избыточное - повреждение изоляции. После опрессовки проверьте герметичность соединения: металл не должен трещать, а форма должна сохранять целостность.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-91 и внутренними нормами АО “КЗОЦМ”. Лужение выполнено электрохимическим способом, что гарантирует равномерное и плотное покрытие. Наконечник не содержит свинца и другие токсичные компоненты, соответствует экологическим нормам для промышленного оборудования.

Преимущества

• Высокая электропроводность благодаря материалу - медь М2;
• Защита от коррозии - оловянное покрытие продлевает срок службы в сырых средах;
• Удобство сборки - опрессовка быстрее и надёжнее, чем пайка в труднодоступных местах;
• Стабильность контакта - кольцевая форма обеспечивает равномерное прижатие при затяжке болтом;
• Атмосферостойкость - можно использовать вне закрытых шкафов при условии защиты от прямого попадания воды.

Ограничения применения

Не применяйте наконечник луженый медный ТМЛ 16-8-6 Т2 в средах с постоянной температурой выше +45 C - возможна деформация металла и потеря прочности соединения. Также он не рассчитан на частые вибрационные нагрузки без дополнительной фиксации. Не используйте для алюминиевых проводов - различие коэффициентов теплового расширения приведёт к ослаблению контакта. Диаметр отверстия 8,4 мм не подходит для болтов меньшего или большего размера - выбирайте соответствие точно.

Примеры использования

• Подключение мощных двигателей в промышленных станках;
• Соединение кабелей питания в распределительных щитах заводских линий;
• Монтаж заземления на корпуса оборудования;
• Присоединение к клеммам автоматических выключателей и УЗО в системах освещения и контроля;
• Использование в холодильных камерах и на улице при наличии боксов IP54+.

Практические советы

• Перед опрессовкой удалите изоляцию на нужную длину - не более, чем указана в документации на наконечник. Перегрев при зачистке может повредить жилу;
• Выбирайте пресс с правильной матрицей - для ТМЛ 16-8-6 Т2 обычно используются матрицы с номером 16–18 мм2;
• Проверяйте качество опрессовки: после снятия инструмента наконечник не должен легко двигаться на жиле;
• При использовании в агрессивных средах (например, химические цеха) рекомендовано дополнительно смазывать контактную поверхность антикоррозийной пастой;
• Обязательно пометьте наконечник этикеткой - особенно если он установлен внутри щита с множеством аналогичных соединений.
