Наконечник кабельный ТМЛ 16-10-6 - 89403 КВТ

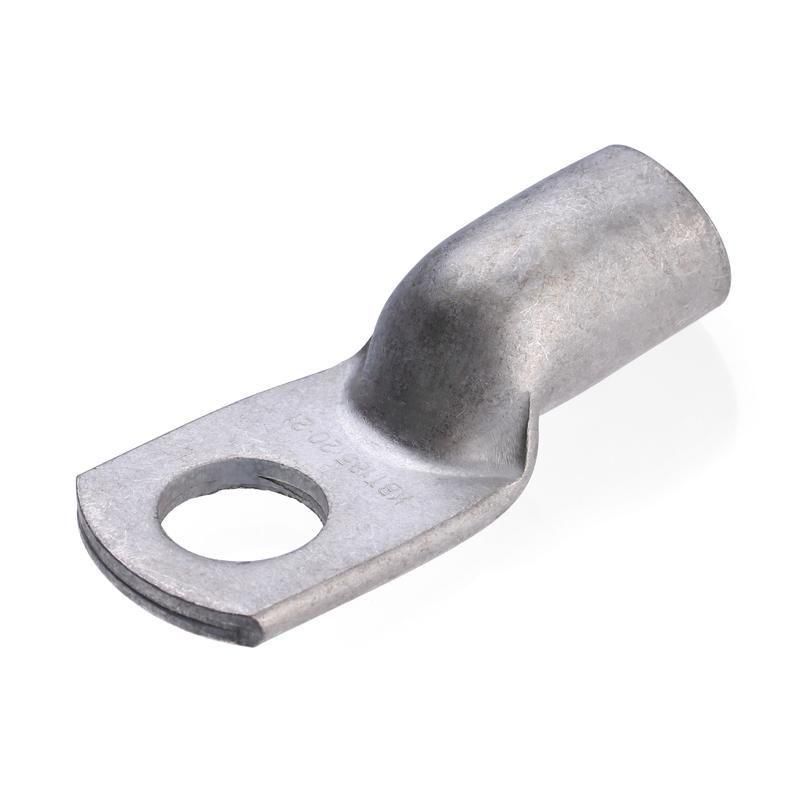

Наконечник кабельный медный луженый ТМЛ 16-10-6 под опрессовку (100 шт/упак) от бренда КВТ предназначен для надежного оконцевания медных кабелей сечением 16 мм2 с последующей фиксацией через болтовое соединение диаметром 10 мм. Этот типовой элемент применяется в силовых цепях до 35 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ 16-10-6 под опрессовку (100 шт/упак) используется для оконцевания однопроволочных и многопроволочных медных жил перед установкой в болтовые зажимы, коммутационные аппараты, распределительные щиты и оборудование. Подходит для промышленных систем: станков, трансформаторов, конвейеров, энергоблоков, а также в электроустановках с повышенными требованиями к надежности соединений.

Технические характеристики

• Поперечное сечение кабеля: 16 мм2
• Метрический размер резьбы: M10
• Материал: электротехническая медь марки М2
• Покрытие: электролитическое лужение с добавками висмута (климатическое исполнение Т2)
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Рабочее напряжение: до 35 кВ
• Класс гибкости проводника: совместим с кабелями 5–6 класса; для 2–3 класса требуется подбор по таблице
• Посадочный диаметр хвостовика: соответствует ГОСТ 7386-80
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ 16-10-6 под опрессовку (100 шт/упак) монтируется с помощью пресса с матрицами MW-образной формы, соответствующими ГОСТ 7386-80. Совместим с гидравлическими прессами КВТ и аналогичным оборудованием, поддерживающим профиль опрессовки по этому стандарту. Перед монтажом необходимо:

• Снять изоляцию с кабеля на длину, равную глубине гильзы наконечника;
• Зачистить жилу от оксидов;
• Проверить соответствие сечения жилы 16 мм2 - не допускается использование с меньшими или большими жилами;
• Использовать только инструмент с правильной матрицей - некорректная опрессовка снижает механическую прочность и электрическую проводимость.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 7386-80. Лужение выполнено по технологии, обеспечивающей безопасную работу в условиях повышенной влажности и температурных колебаний. Наконечник не содержит свинца и других токсичных компонентов. Работает в пределах климатического исполнения Т2 - для умеренного и холодного климата с контролируемой влажностью. Применяется в электроустановках, соответствующих ПУЭ и ГОСТ Р 50571.

Преимущества

• Лужение с висмутом обеспечивает устойчивость к коррозии даже в агрессивной среде - отличается от дешевых блестящих покрытий из Азии, которые легко окисляются.
• Матовая поверхность луда снижает риск образования “электрических мостиков” при сборке в плотных щитах.
• Отжиг после штамповки повышает пластичность меди - снижает вероятность трещин при изгибе или вибрациях.
• Снятие фаски и галтовка исключают заусенцы - упрощает введение жилы и предотвращает повреждение изоляции.
• Штампованная маркировка на каждом изделии позволяет идентифицировать типоразмер и производителя без дополнительных документов.
• КВТ - единственный российский производитель, выпускающий полный спектр типоразмеров по ГОСТ 7386-80, что гарантирует взаимозаменяемость в крупных проектах.

Ограничения применения

• Не предназначена для работы с алюминиевыми или медно-алюминиевыми жилами - возможен гальванический эффект и разрушение контакта.
• Не следует использовать с кабелями класса гибкости ниже 5 - для жестких жил 2–3 класса требуется пересчет по специальной таблице совместимости.
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя IP-класс не указан, лужение T2 не является герметичной изоляцией.
• Не подходит для частых демонтажей - многократная затяжка болта может деформировать луженую поверхность и снизить контактное давление.

Примеры использования

• Подключение медного кабеля 16 мм2 к выводу автоматического выключателя в распределительном щите 10 кВ.
• Оконцевание фазных жил в трансформаторной подстанции с болтовыми зажимами M10.
• Соединение кабеля питания с шиной заземления в промышленном цеху.
• Монтаж в системах управления станков с вибрационными нагрузками - благодаря отжигу и качественному лужению сохраняет контакт при длительной работе.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр жилы точно соответствовал 16 мм2 - переоценка сечения вызывает плохую опрессовку.
• Для жил 2–3 класса гибкости используйте таблицу совместимости от КВТ - иногда требуется выбрать наконечник с большим сечением (например, ТМЛ 25-10-6).
• Храните упаковку в сухом месте - даже луженые изделия могут терять качество при длительном воздействии влаги и соли.
• При замене старых наконечников - всегда выбирайте оригинальные ТМЛ от КВТ, а не аналоги с нестандартными размерами хвостовика.
• Используйте только матрицы, совместимые с ГОСТ MW - другие форматы (например, DIN) дают слабый контакт и риск перегрева.
